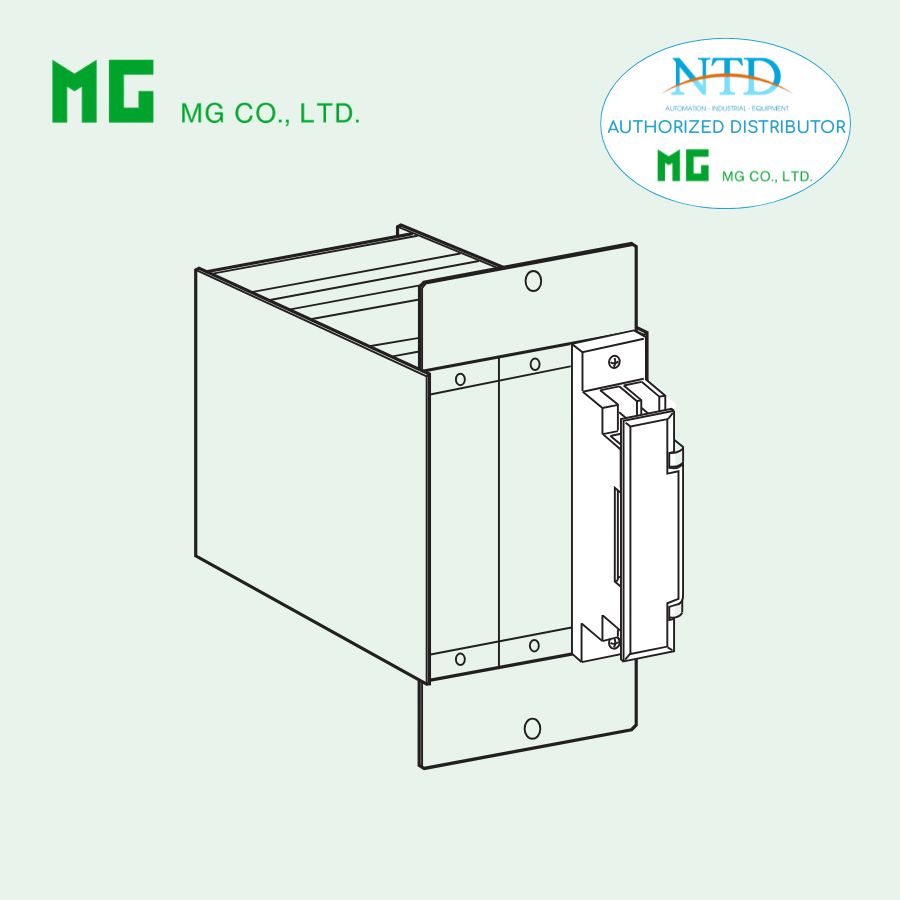

Rack chuẩn 18BXU MG (M-System)

18BXU là rack tiêu chuẩn dành cho các bộ DCS Signal Conditioners 18-RACK, cung cấp cơ sở vật lý vững chắc và nguồn điện ổn định qua thanh bus phía sau. Thiết kế hai vị trí giúp dễ dàng lắp đặt, tháo gỡ và bảo trì các module trong hệ thống DCS.

Đặc điểm nổi bật

• Rack tiêu chuẩn 2 vị trí cho 18-RACK signal conditioners.
• Nguồn điện được cung cấp qua thanh bus phía sau, giúp kết nối gọn gàng và an toàn.
• Khung bằng kim loại bền chắc, phủ lớp chống ăn mòn Zn-Cr màu đen.
• Đầu nối I/O và nguồn bằng terminal M3.5, dễ dàng thao tác.
• Lắp đặt gọn gàng với giá đỡ góc (angle bracket).

Thông số kỹ thuật

Nguồn điện:

• AC: 85 – 132 V AC, 47 – 63 Hz, công suất tối đa 15 VA
• DC: 24 V DC ±10 %, ripple tối đa 10 %p-p

Kết nối:

• I/O: M3.5 screw terminals (mô-men 0.8 N·m)
• Power input: M3.5 screw terminals (mô-men 0.8 N·m)
• Screw terminal: Thép mạ nickel

Cấu tạo:

• Kim loại tổng hợp, phủ Zn-Cr màu đen
• Sức chứa: 2 vị trí
• Kích thước gắn rack tiêu chuẩn

Môi trường lắp đặt:

• Nhiệt độ hoạt động: -5 đến 55°C (DC), 0 đến 55°C (AC)
• Độ ẩm: 30 – 90 %RH (không ngưng tụ)
• Lắp đặt: Giá đỡ góc
• Trọng lượng: 1 kg (2.21 lb)

Hiệu suất:

• Độ cách điện: ≥ 100 MΩ với 500 V DC (I/O → power → FG)
• Chịu điện áp: 500 V AC @ 1 phút (I/O → power → FG)

Ứng dụng phổ biến

• Là khung cơ bản cho các bộ DCS Signal Conditioners 18-RACK.
• Hỗ trợ cung cấp nguồn ổn định và bảo vệ module.
• Sử dụng trong hệ thống DCS của nhà máy, tòa nhà thông minh hoặc trung tâm kiểm soát.
• Giúp lắp đặt, bảo trì và mở rộng hệ thống dễ dàng.
