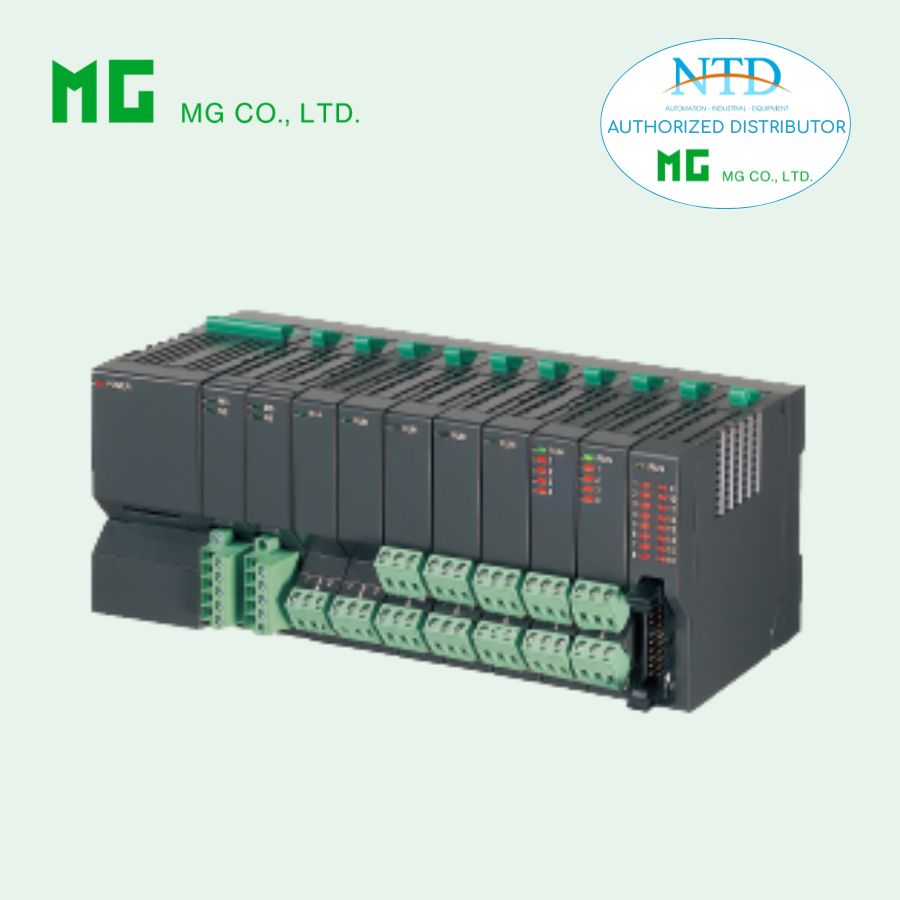

Remote I/O R5 Series của M-System (MG)

Hệ thống hỗ trợ kết nối trực tiếp với cảm biến, đồng thời cho phép cấu hình truyền thông và nguồn dự phòng kép (dual redundancy), giúp tăng khả năng hoạt động liên tục của hệ thống điều khiển. Công ty NTD hiện là đại lý phân phối chính hãng Ashcroft tại Việt Nam, đồng thời cung cấp nhiều giải pháp thiết bị tự động hóa và hệ thống Remote I/O chất lượng cao cho nhà máy và hệ thống điều khiển.

Tính năng nổi bật

• Cho phép kết hợp linh hoạt các mô-đun I/O analog và digital.

• Cách ly hoàn toàn giữa nguồn, truyền thông và các kênh I/O analog.

• Hỗ trợ nhiều fieldbus công nghiệp mở như DeviceNet, Modbus, PROFIBUS, CC-Link, Ethernet (Modbus/TCP).

• Kết nối trực tiếp cảm biến như Thermocouple, RTD, dòng, áp, CT, PT.

• Hỗ trợ truyền thông dự phòng kép (Dual Communication Mode).

• Hỗ trợ nguồn dự phòng kép (Dual Power Supply).

• Mô-đun có CPU độc lập, hỗ trợ Hot Swap (thay thế khi đang hoạt động).

• Phù hợp cho các hệ thống DCS, PLC, SCADA và PC-based control.

Ứng dụng điển hình

• Hệ thống Remote I/O cho DCS và PLC.

• I/O cho máy tính công nghiệp (PC-based control).

• Hệ thống thu thập dữ liệu và giám sát SCADA.

• Nhà máy sản xuất, tự động hóa dây chuyền.

• Hệ thống giám sát nhiệt độ, dòng điện, tín hiệu analog công nghiệp.

Cấu trúc hệ thống R5 Series

Hệ thống R5 Remote I/O gồm các thành phần chính:

• Power Supply Module – Mô-đun nguồn

• Network Interface Module – Mô-đun truyền thông mạng

• I/O Module – Mô-đun tín hiệu đầu vào/đầu ra

• Base (Backplane) – Đế lắp mô-đun

Ngoài ra có thể sử dụng Extender Base để bổ sung nguồn dự phòng.

Network Interface Modules (R5-[1])

Các mô-đun truyền thông kết nối hệ thống với mạng công nghiệp:

• R5-NC1 – CC-Link

• R5-NC2 – CC-Link (32 điểm analog)

• R5-ND1 – DeviceNet

• R5-ND2 – DeviceNet (32 điểm analog)

• R5-NE1 – Ethernet (Modbus/TCP)

• R5-NF1 – T-Link

• R5-NM1 – Modbus

• R5-NP1 – PROFIBUS-DP

• R5-NP2 – PROFIBUS-DP (32 điểm analog)

Base (Backplane) và Blank Module

Base Modules

• R5-BS04 – Lắp 4 mô-đun I/O

• R5-BS05 – Lắp 5 mô-đun I/O (Single communication mode)

• R5-BS08 – Lắp 8 mô-đun I/O

• R5-BS09 – Lắp 9 mô-đun I/O (Single communication mode)

• R5-BS16 – Lắp 16 mô-đun I/O

• R5-EX1 – Extender base cho mô-đun nguồn bổ sung

Blank Filler Module

• R5-DM – Mô-đun che khe trống

I/O Modules (R5-[1][2])

Analog Input Modules

• TS1 / TS2 – Đầu vào Thermocouple

• RS1 / RS2 – Đầu vào RTD

• RSA1 / RSA2 – RTD độ phân giải cao

• SS1 / SS2 – Đầu vào dòng DC

• SV1 / SV2 – Đầu vào điện áp DC

• DS1 / DS2 – Đầu vào 4–20 mA có cấp nguồn

• MS1 / MS2 – Đầu vào biến trở

Analog Output Modules

• YS1 / YS2 – Đầu ra dòng 4–20 mA

• YV1 / YV2 – Đầu ra điện áp DC

Digital / Pulse Modules

• DA4 / DA16 – Đầu vào digital cách ly quang

• PA2 – Đầu vào xung tổng

• DC4 – Relay output

• DC16 – Open collector output

• PC2 – Pulse output

I/O Modules với tín hiệu retransmit

• TS1A – Thermocouple input + retransmit

• RS1A – RTD input + retransmit

• SS1A – DC current input + retransmit

• SV1A – DC voltage input + retransmit

• DS1A – 4–20 mA input + retransmit

• MS1A – Potentiometer input + retransmit

I/O Modules với Terminal Block (R5T Series)

Phiên bản R5T có terminal dạng vít, dễ đấu dây hơn trong tủ điện.

Ngoài các loại analog cơ bản, dòng này còn hỗ trợ:

• CT1 / CT2 – Đầu vào dòng AC (CT)

• CTA1 / CTA2 – Đầu vào dòng AC clamp-on sensor

• CTB1 / CTB2 – Clamp-on current sensor

• PT1 / PT2 – Đầu vào điện áp AC (PT)

Power Supply Modules

Các mô-đun nguồn cung cấp điện cho toàn hệ thống:

• R5-PSR – 24 VDC

• R5-PSK – 100 – 120 VAC

• R5-PSL – 200 – 240 VAC

Chế độ truyền thông

Single Communication Mode

Trong chế độ này:

• Network module nhận dữ liệu từ fieldbus

• Truyền dữ liệu qua internal bus đến các mô-đun I/O

• Các mô-đun output chuyển đổi dữ liệu thành tín hiệu analog hoặc digital

• Các mô-đun input gửi dữ liệu về network module để truyền ra fieldbus

Dual Communication Mode (Truyền thông dự phòng)

Hệ thống có thể dùng 2 network modules để tạo dự phòng truyền thông.

Nguyên lý hoạt động:

• I/O module kết nối đồng thời với bus A và bus B

• Bình thường sử dụng bus A

• Nếu bus A lỗi → tự động chuyển sang bus B

• Nếu cả hai lỗi → giữ trạng thái tín hiệu cho đến khi khôi phục

Hot Swappable Modules

• Các mô-đun có CPU riêng biệt

• Có thể tháo hoặc thay mô-đun khi hệ thống đang hoạt động

• Không gây gián đoạn tín hiệu analog output

• Khuyến nghị thay từng mô-đun một để tránh thay đổi điện áp đường bus

Lưu ý:
Với PROFIBUS, cần tắt nguồn trước khi thay mô-đun theo tiêu chuẩn PROFIBUS.

Thông số chung

• Tốc độ đọc bus nội bộ: khoảng 50 ms

• Vật liệu vỏ: nhựa chống cháy (màu xám)

• Dữ liệu analog 0–100% được chuyển đổi thành hex 0000 – 2710 (0 – 10000)

• Nhiệt độ (°C) được chuyển đổi thành giá trị nhị phân bằng 10 lần giá trị thực

  • Ví dụ: 25.5°C → 255
