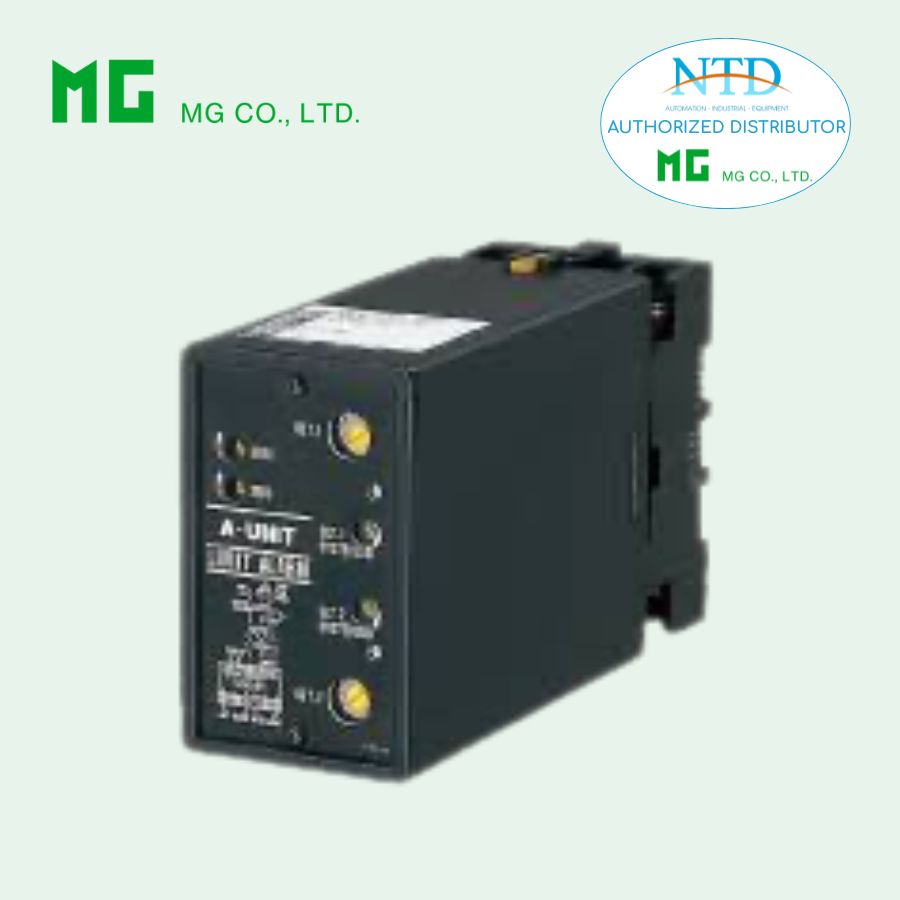

Rơ le báo động nhiệt độ mô đun ATC của MG (M-System)

Rơ le báo động nhiệt độ ATC MG (M-System) là thiết bị giám sát nhiệt độ sử dụng cảm biến cặp nhiệt điện, tích hợp hai ngõ ra relay độc lập cho cảnh báo mức cao/thấp. Thiết bị phù hợp cho lò công nghiệp, lò nung, hệ thống gia nhiệt và các ứng dụng đo nhiệt độ dải cao.

NTD là đại lý phân phối chính hãng M-System tại Việt Nam, cung cấp đầy đủ CO/CQ và hỗ trợ kỹ thuật trong quá trình lựa chọn, cài đặt và vận hành thiết bị.

Tính năng nổi bật

• Ngõ ra relay SPDT tại mức nhiệt độ cài đặt trước

• Nhận tín hiệu trực tiếp từ cặp nhiệt điện

• 2 mức cảnh báo độc lập (Cao/Thấp)

• Bảo vệ đứt dây cảm biến

• Bù nhiệt đầu lạnh độ chính xác cao (CJC)

• Lựa chọn trạng thái cuộn dây khi báo động (có điện hoặc mất điện)

• Điều chỉnh độ trễ (deadband)

• Relay kín bảo vệ

• Hỗ trợ nguồn 110 V DC

• Thiết kế mật độ cao, tiết kiệm không gian tủ điện

Ứng dụng điển hình

• Hệ thống cảnh báo nhiệt độ

• Giám sát lò nung, lò nhiệt luyện

• Giám sát bồn gia nhiệt

• Hệ thống cảnh báo trung tâm

Thông tin đặt hàng

Model: ATC-[1]1[2][3]-[4][5]
Ví dụ: ATC-2111-B/BL/Q

Khi đặt hàng cần cung cấp:

• Dải nhiệt độ (ví dụ: 0 – 800°C)

• Thông số chi tiết nếu chọn tùy chọn /Q

[1] Loại cặp nhiệt điện

• 1: PR (0 đến 1760°C)

• 2: K (CA) (-270 đến +1370°C)

• 3: E (CRC) (-270 đến +1000°C)

• 4: J (IC) (-210 đến +1200°C)

• 5: T (CC) (-270 đến +400°C)

• 6: B (RH) (0 đến 1820°C)

• 7: R (-50 đến +1760°C)

• 8: S (-50 đến +1760°C)

• N: N (-270 đến +1300°C)

• 0: Theo yêu cầu

Điều chỉnh setpoint

• 1: Vít chỉnh 1 vòng

[2] Ngõ ra Setpoint 1

• 1: Cao (cuộn dây có điện khi báo động)

• 2: Cao (cuộn dây mất điện khi báo động)

• 3: Thấp (cuộn dây có điện khi báo động)

• 4: Thấp (cuộn dây mất điện khi báo động)

[3] Ngõ ra Setpoint 2

• 1: Cao (cuộn dây có điện khi báo động)

• 2: Cao (cuộn dây mất điện khi báo động)

• 3: Thấp (cuộn dây có điện khi báo động)

• 4: Thấp (cuộn dây mất điện khi báo động)

[4] Nguồn cấp

Nguồn AC

• B: 100 V AC

• C: 110 V AC

• D: 115 V AC

• F: 120 V AC

• G: 200 V AC

• H: 220 V AC

• J: 240 V AC

Nguồn DC

• S: 12 V DC

• R: 24 V DC

• V: 48 V DC

• P: 110 V DC

[5] Tùy chọn

Bảo vệ đứt dây

• Mặc định: Tác động lên thang cao

• /BL: Tác động xuống thang thấp

• /BN: Không kích hoạt bảo vệ đứt dây

Tùy chọn khác

• /Q: Tùy chọn đặc biệt (cần chỉ định rõ)

Chi tiết tùy chọn /Q:

• /C01: Phủ silicone

• /C02: Phủ polyurethane

• /C03: Phủ cao su

• /S01: Ốc terminal inox

Thông số kỹ thuật chung

• Kiểu lắp: Cắm rút

• Kết nối: Terminal vít M3.5

• Vật liệu ốc: Thép mạ crom (tiêu chuẩn) hoặc inox

• Vỏ: Nhựa chống cháy (màu đen)

• Cách ly: Ngõ vào – Ngõ ra 1 – Ngõ ra 2 – Nguồn

• Chỉnh Zero: -5 đến +5%

• Chỉnh Span: 95 đến 105%

• Điều chỉnh mức tác động: 0 – 100% độc lập

• Điều chỉnh độ trễ: 1 – 100%

• Tuyến tính hóa: Không tích hợp

• Bù nhiệt đầu lạnh: Cảm biến CJC gắn tại terminal đầu vào

• LED hiển thị:

  • Đỏ: Ngõ ra 1 tác động

  • Xanh: Ngõ ra 2 tác động

• Trễ khi cấp nguồn: Relay mất điện khoảng 2 giây

Thông số đầu vào

• Span tối thiểu: 3 mV

• Offset: Tối đa 1.5 lần span

• Trở kháng vào: ≥ 30 kΩ

• Dòng dò đứt dây: 0.1 μA

Span tối thiểu theo loại cảm biến (°C)

• PR: ≥ 370°C

• K: ≥ 75°C

• E: ≥ 50°C

• J: ≥ 60°C

• T: ≥ 75°C

• B: ≥ 780°C

• R: ≥ 360°C

• S: ≥ 380°C

• N: ≥ 110°C

Thông số ngõ ra relay

• 100 V AC @ 1 A

• 120 V AC @ 1 A

• 240 V AC @ 0.5 A

• 30 V DC @ 1 A (tải thuần trở)

• Điện áp đóng cắt tối đa: 380 V AC hoặc 125 V DC

• Công suất đóng cắt tối đa: 120 VA hoặc 30 W

• Tải tối thiểu: 5 V DC @ 10 mA

• Tuổi thọ cơ khí: 5 × 10⁷ lần đóng cắt

Khuyến nghị sử dụng bảo vệ ngoài khi điều khiển tải cảm ứng để tăng tuổi thọ relay.

Điều kiện lắp đặt

Nguồn cấp

• AC: ±10% điện áp định mức, 50/60 ±2 Hz, khoảng 2 VA

• DC: ±10% điện áp định mức (85 – 150 V với loại 110 V DC), ripple tối đa 10%, khoảng 2 W

Môi trường làm việc

• Nhiệt độ: -5 đến +60°C

• Độ ẩm: 30 – 90%RH (không ngưng tụ)

• Kiểu lắp: Gắn nổi hoặc DIN rail

• Khối lượng: 450 g

Hiệu suất

• Độ lặp điểm tác động: ±0.5%

• Sai số bù nhiệt đầu lạnh (tại 20°C ±10°C):

  • K, E, J, T, N: ±0.5°C

  • S, R, PR: ±1°C

• Hệ số nhiệt: ±0.05%/°C

• Thời gian đáp ứng: ≤ 0.5 giây

• Thời gian phản hồi khi đứt dây: ≤ 10 giây

• Ảnh hưởng điện áp nguồn: ±0.1%

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

• Độ bền điện môi: 2000 V AC trong 1 phút
