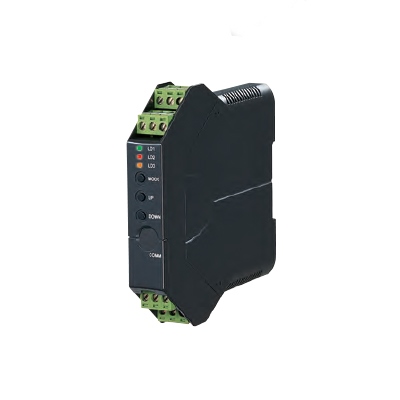

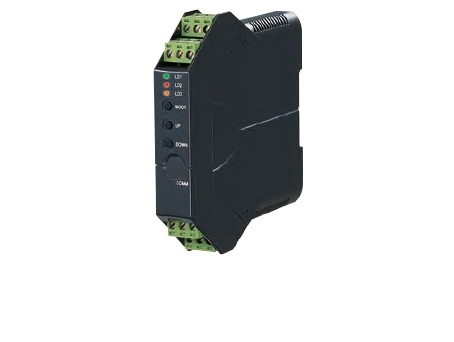

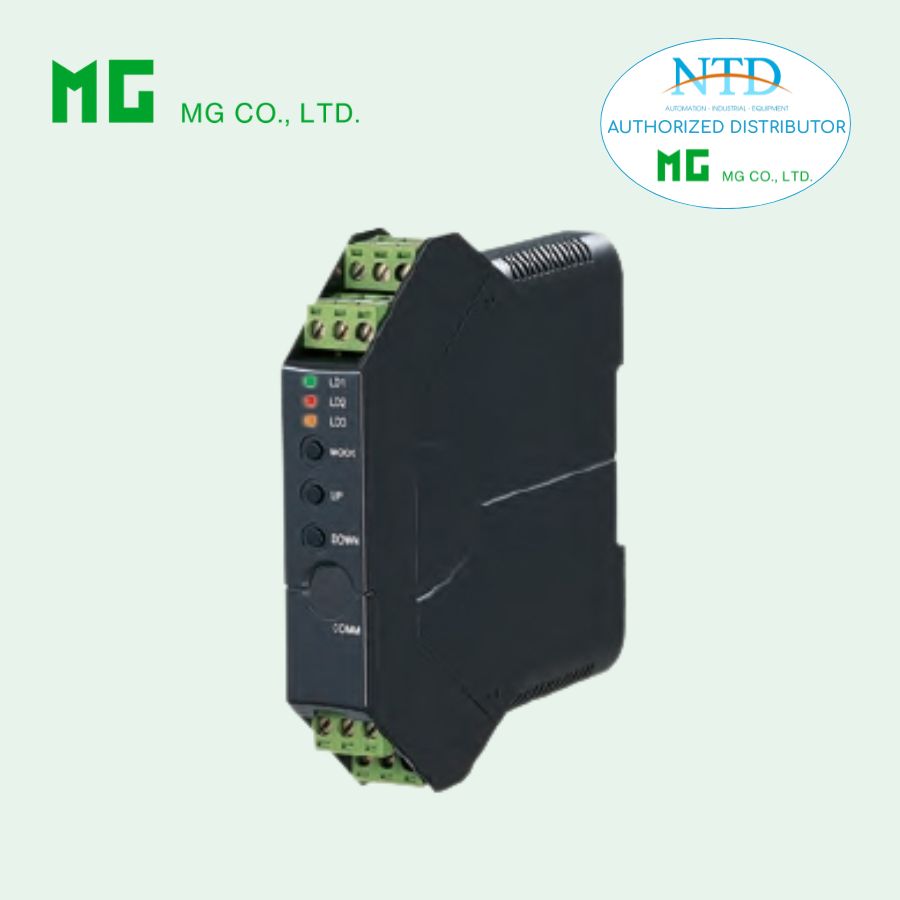

Bộ chuyển đổi tín hiệu RTD M3LR MG (M-System)

Liên hệ Còn hàng

Model: M3LR
Thương hiệu: MG (M-System)
Xuất xứ: Nhật Bản
Chính sách bán hàng
✅ Hàng chính hãng 100%
✅ Bảo hành & đổi trả do lỗi nhà sản xuất
✅ Giao hàng trên toàn quốc
✅ CO, CQ đầy đủ

M3LR là bộ chuyển đổi tín hiệu nhiệt độ RTD thuộc dòng Space-saving Signal Conditioners M3-UNIT Series, được thiết kế để tiếp nhận tín hiệu từ cảm biến nhiệt độ RTD và chuyển đổi thành tín hiệu DC tuyến tính, cách ly để truyền về hệ thống điều khiển. Thiết bị giúp chuẩn hóa tín hiệu nhiệt độ thành các tín hiệu analog tiêu chuẩn như dòng điện hoặc điện áp, phù hợp với các hệ thống PLC, DCS và SCADA trong môi trường công nghiệp.

M3LR hỗ trợ nhiều loại cảm biến RTD phổ biến như Pt100, Pt200, Pt500, Pt1000, Ni100, Cu10 và nhiều loại khác, đồng thời cho phép cấu hình linh hoạt số dây kết nối 2 dây, 3 dây hoặc 4 dây. Thiết bị có thể cấu hình trực tiếp tại hiện trường hoặc thông qua phần mềm trên máy tính. Chức năng One-Step Cal giúp hiệu chuẩn nhanh chóng bằng các nút điều khiển phía trước mà không cần kết nối máy tính. Với khả năng tuyến tính hóa tín hiệu, cách ly an toàn và độ chính xác cao, M3LR là giải pháp hiệu quả cho các hệ thống đo và giám sát nhiệt độ trong công nghiệp.

Đặc điểm nổi bật

Chuyển đổi tín hiệu nhiệt độ RTD thành tín hiệu analog DC tuyến tính.
Hỗ trợ nhiều loại RTD phổ biến như Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni508.4Ω, Ni-Fe604, Cu10 và JPt100.
Hỗ trợ cấu hình số dây RTD gồm 2 dây, 3 dây và 4 dây.
Tín hiệu đầu ra có thể lựa chọn dạng dòng hoặc điện áp.
Cho phép cấu hình thông số trực tiếp tại hiện trường hoặc thông qua phần mềm trên máy tính.
Chức năng One-Step Cal giúp hiệu chuẩn nhanh bằng các nút điều khiển phía trước.
Hỗ trợ tuyến tính hóa tín hiệu RTD với bảng cấu hình lên đến 300 điểm.
Có thể lựa chọn chế độ burnout khi cảm biến bị đứt dây.
Đèn LED ba màu hiển thị trạng thái hoạt động của thiết bị.
Có thể khóa chức năng nút điều khiển phía trước để tránh thay đổi ngoài ý muốn.

Thông số kỹ thuật

Thông tin chung

Model: M3LR–R4/[1][2]
Loại thiết bị: Bộ chuyển đổi tín hiệu RTD
Kết cấu: Thiết kế nhỏ gọn với cọc đấu dây phía trước
Kết nối: Cọc đấu dây dạng Euro
Tiết diện dây: 0.2 đến 2.5 mm²
Chiều dài tuốt dây: 8 mm
Vật liệu vỏ: Nhựa chống cháy màu xám
Cách ly: Giữa đầu vào, đầu ra và nguồn cấp

Thông số đầu vào

Loại cảm biến RTD hỗ trợ

Pt100
Pt200
Pt300
Pt400
Pt500
Pt1000
Ni100
Ni120
Ni508.4Ω
Ni-Fe604
Cu10 tại 25°C
Pt50Ω
JPt100

Số dây kết nối

2 dây
3 dây
4 dây

Dòng kích thích

≤ 1.0 mA

Điện trở dây dẫn cho phép

Tối đa 20 Ω mỗi dây

Dải nhiệt độ

Tùy theo loại RTD được lựa chọn

Thông số đầu ra

Dòng điện

Dải tối đa: 0 – 20 mA DC
Dải hoạt động: 0 – 24 mA DC
Span tối thiểu: 1 mA
Điện áp điều khiển tải tối đa: 12 V

Điện áp

Dải hẹp

-2.5 – +2.5 V DC
Dải hoạt động: -3 – +3 V DC
Span tối thiểu: 250 mV

Dải rộng

-10 – +10 V DC
Dải hoạt động: -11.5 – +11.5 V DC
Span tối thiểu: 1 V

Tải đầu ra tối đa

1 mA

Nguồn cấp

Nguồn DC: 10 – 32 V DC
Dải điện áp hoạt động: 9 – 36 V DC

Công suất tiêu thụ

Khoảng 3 W

Điều chỉnh

Zero adjustment: -15 đến +15 %
Span adjustment: 85 đến 115 %
Dải quá mức đầu ra: -15 đến +115 %

Chế độ burnout

Upscale (mặc định)
Downscale
Không kích hoạt

Chỉ thị trạng thái

Đèn LED ba màu hiển thị trạng thái hoạt động của thiết bị

Điều kiện hoạt động

Nhiệt độ hoạt động: -25 đến +65°C
Tối đa 55°C đối với phiên bản đạt chuẩn UL
Độ ẩm hoạt động: 0 đến 95 %RH không ngưng tụ

Lắp đặt

Phương thức lắp đặt: thanh DIN
Khối lượng: khoảng 100 g

Hiệu suất

Hệ số nhiệt độ: ±0.015 %/°C
Thời gian phản hồi: ≤ 0.9 giây (0 – 90 %)
Thời gian phản hồi khi burnout: ≤ 10 giây
Ảnh hưởng điện áp nguồn: ±0.1 %
Điện trở cách điện: ≥ 100 MΩ tại 500 V DC
Điện áp chịu đựng: 1500 V AC trong 1 phút giữa đầu vào và nguồn hoặc đầu ra

Tiêu chuẩn và chứng nhận

Tuân thủ tiêu chuẩn EMC của Liên minh châu Âu
- EMI EN 61000-6-4
- EMS EN 61000-6-2
Tuân thủ chỉ thị RoHS
Chứng nhận UL/C-UL theo tiêu chuẩn UL 61010-1 và CAN/CSA-C22.2
