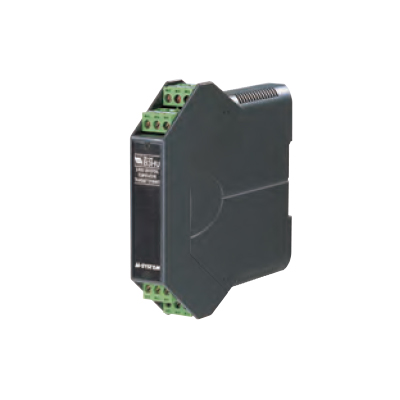

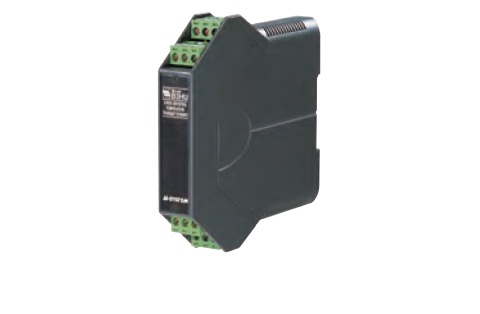

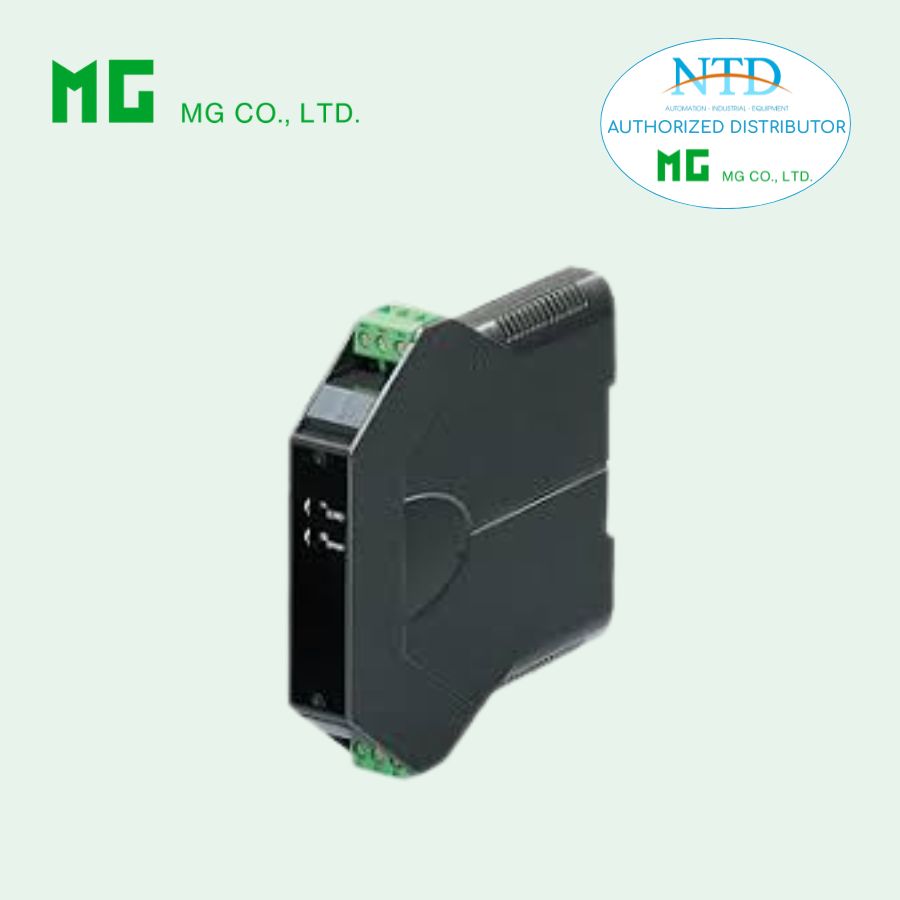

BỘ CHUYỂN ĐỔI TÍN HIỆU B3FV MG (M-SYSTEM)

B3FV là bộ chuyển đổi tín hiệu DC sang 4–20 mA DC thuộc dòng B3-UNIT, thiết kế 2 dây nhỏ gọn giúp tiết kiệm không gian lắp đặt trên thanh DIN. Thiết bị hỗ trợ cả tín hiệu vào dạng dòng và điện áp DC, cho phép cấu hình linh hoạt tại hiện trường bằng công tắc DIP. Với khả năng cách ly tín hiệu, độ chính xác cao và dải nguồn rộng 12–45 VDC, B3FV là giải pháp tin cậy cho các hệ thống đo lường và điều khiển trong môi trường công nghiệp.

Chức năng & Đặc điểm

• Chuyển đổi tín hiệu DC đầu vào thành tín hiệu 4 – 20 mA DC cách ly

• Cấu hình dải đầu vào bằng công tắc DIP

• Có terminal giám sát (monitor)

• Lắp đặt mật độ cao, tiết kiệm không gian

MODEL: B3FV[1]

THÔNG TIN ĐẶT HÀNG

• Mã sản phẩm: B3FV[1]
  (Ví dụ: B3FV/UL/Q)

• Chỉ định dải đầu vào (ví dụ: 0 – 10 V DC)

• Nếu cần hiệu chuẩn theo dải đo cụ thể, vui lòng ghi rõ khi đặt hàng.
  Nếu không chỉ định, sản phẩm sẽ xuất xưởng với cài đặt mặc định: ngõ vào 4 – 20 mA

• Chỉ định thông số cho mã tùy chọn /Q (ví dụ: /C01)

[1] TÙY CHỌN (có thể chọn nhiều)

Tiêu chuẩn & Chứng nhận

• blank: Dấu CE

• /UL: Chứng nhận UL, dấu CE

Tùy chọn khác

• blank: Không

• /Q: Tùy chọn khác (chỉ định chi tiết)

THÔNG SỐ TÙY CHỌN: Q

LỚP PHỦ (chi tiết xem trên website)

• /C01: Phủ silicone

• /C02: Phủ polyurethane

• /C03: Phủ cao su (không áp dụng cho UL)

THÔNG SỐ CHUNG

• Cấu trúc: Kích thước nhỏ, đấu nối mặt trước

• Kết nối: Terminal kiểu Euro
  (cỡ dây 0.2 – 2.5 mm², chiều dài tuốt dây 8 mm)

• Vật liệu vỏ: Nhựa chống cháy (màu xám)

• Cách ly: Ngõ vào – ngõ ra

• Cấu hình: Công tắc DIP

Các thông số cài đặt:

• Loại đầu vào

• Dải đầu vào

• Các thông số khác

(Tham khảo tài liệu hướng dẫn để biết chi tiết.)

THÔNG SỐ NGÕ VÀO

■ Dòng DC (DC Current)

• Tích hợp điện trở đầu vào

• Điện trở vào: 250 Ω (4 – 20 mA)

Dải sử dụng:

• Dải tối đa: -30 đến +30 mA DC

• Span: Tối thiểu 16 µA, tối đa 60 mA

• Offset: -100 đến +80 % của dải đã chọn

■ Điện áp DC (DC Voltage)

Điện trở vào:

• Span 4 mV – 3 V: ≥ 1 MΩ
  (≥ 40 kΩ khi không có nguồn cấp)

• Span ≥ 3 V: ≥ 1 MΩ

Dải sử dụng:

• Dải tối đa: -100 đến +100 V DC

• Span: Tối thiểu 4 mV, tối đa 100 V

• Offset: -100 đến +80 % của dải đã chọn

(Điện áp tối đa giữa các terminal đầu vào:
70 V theo tiêu chuẩn EU; 60 V cho chứng nhận UL)

THÔNG SỐ NGÕ RA

• Ngõ ra: 4 – 20 mA DC

Điện trở tải theo điện áp nguồn:

R(Ω)=(Vnguo^ˋn−12V)0.02AR(Ω) = \frac{(V_{nguồn} - 12V)}{0.02A}R(Ω)=0.02A(Vnguo^ˋn​−12V)​

(bao gồm điện trở dây dẫn)

LẮP ĐẶT

• Nguồn cấp: 12 – 45 V DC

• Nhiệt độ hoạt động:
  -40 đến +85°C
  (Tối đa 55°C khi có chứng nhận UL)

• Độ ẩm hoạt động: 0 – 95 %RH (không ngưng tụ)

• Lắp đặt: Thanh DIN

• Khối lượng: 80 g

HIỆU SUẤT (% theo span)

• Độ chính xác: ±0.1 %

• Hệ số nhiệt: ±0.02 %/°C

• Thời gian đáp ứng: ≤ 0.5 giây (0 – 90 %)

• Điện trở cách điện: ≥ 100 MΩ với 500 V DC

• Độ bền điện môi: 2000 V AC trong 1 phút
  (ngõ vào – ngõ ra – đất)

TIÊU CHUẨN & CHỨNG NHẬN

Phù hợp EU:

• Chỉ thị EMC
  EMI EN 61000-6-4
  EMS EN 61000-6-2

• Chỉ thị RoHS

Chứng nhận:

UL/C-UL theo yêu cầu an toàn chung:

• UL 61010-1

• CAN/CSA-C22.2 No.1010-1
