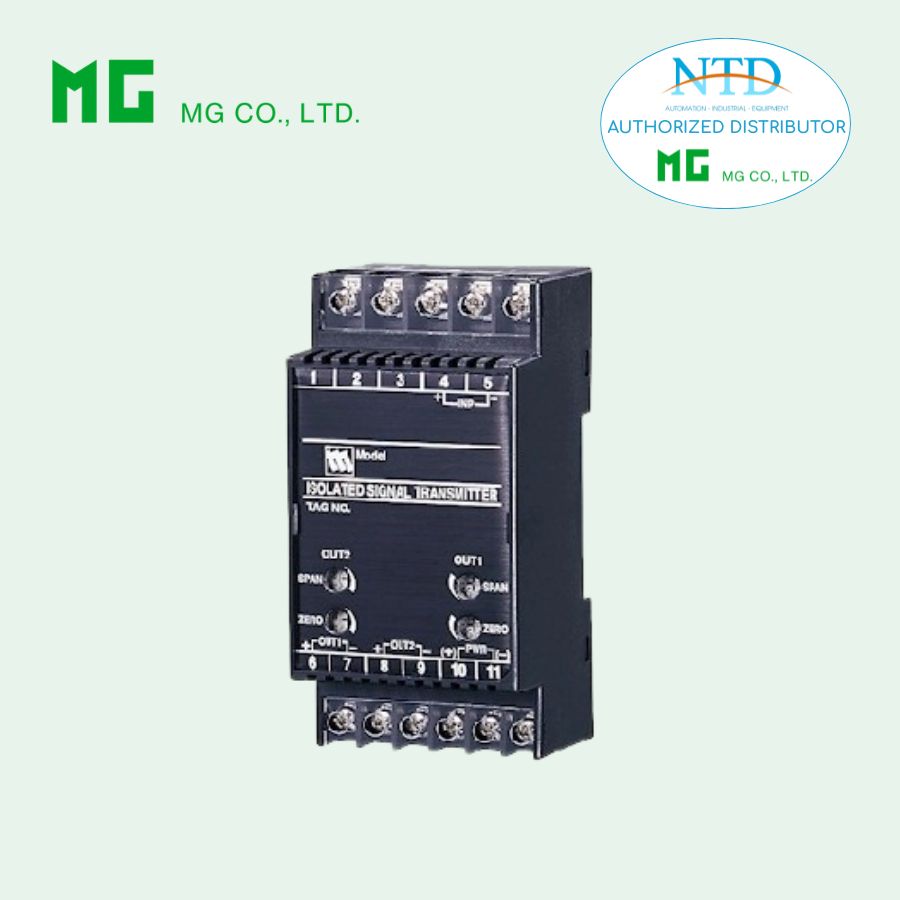

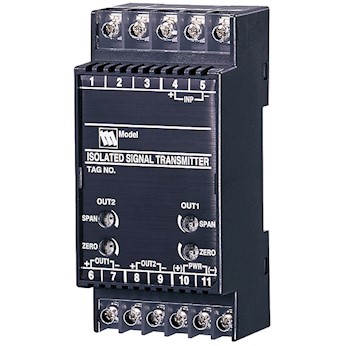

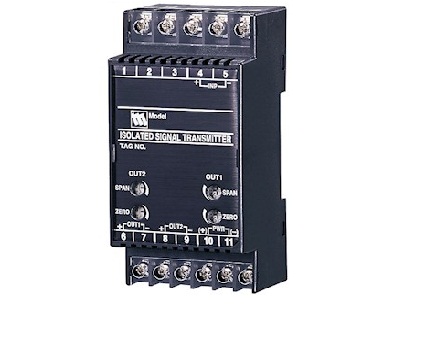

Bộ chuyển đổi tín hiệu W5VS MG (M-System)

W5VS là Signal Transmitter thuộc dòng Terminal Block Dual Output Signal Conditioners W5-UNIT, dùng để chuyển đổi tín hiệu DC (dòng hoặc áp) thành hai tín hiệu ngõ ra độc lập và cách ly hoàn toàn. Thiết bị phù hợp cho các hệ thống PLC, DCS, SCADA cần cách ly chống nhiễu và chia tín hiệu về nhiều thiết bị điều khiển.

Tính năng nổi bật

• Chuyển đổi tín hiệu DC sang 2 ngõ ra cách ly
• Hai ngõ ra độc lập (có thể cấu hình khác nhau)
• Cách ly 4 chiều: Input → Output 1 → Output 2 → Power
• Có phiên bản đáp ứng nhanh (~25 ms)
• Lắp DIN rail, mật độ cao
• Điều chỉnh Zero & Span phía trước

Cấu hình tín hiệu vào (Input)

Ngõ vào dòng (DC Current)

• 4–20 mA

• 2–10 mA

• 1–5 mA

• 0–20 mA

• 0–16 mA

• 0–10 mA

• 0–1 mA

• 10–50 mA

• Dòng tùy chỉnh (Code Z – chọn điện trở shunt phù hợp)

Điện trở ngõ vào được tích hợp sẵn theo từng mã.

Ngõ vào điện áp (DC Voltage)

• 0–60 mV

• 0–1 V

• 0–5 V

• 0–10 V

• 1–5 V

• ±5 V

• ±10 V

• Điện áp tùy chỉnh (Code 0, 01, 02)

Thông số đặc biệt:

• Code 0 (không CE): -300 đến +300 VDC

• Code 01 (CE): -70 đến +70 VDC

• Code 02 (không CE): -100 đến +100 mVDC

• Điện trở vào: ≥ 1 MΩ (≥ 10 kΩ với Code 02)

Ngõ ra (Output 1 & Output 2)

Có thể chọn 2 ngõ ra giống nhau, khác nhau hoặc chỉ sử dụng 1 ngõ ra (Y: None).

Ngõ ra dòng (DC Current)

• 4–20 mA

• 2–10 mA

• 1–5 mA

• 0–20 mA

• 0–16 mA

• 0–10 mA

• 0–1 mA

• Dòng tùy chỉnh (Code Z)

Thông số:

• Span tối thiểu: 1 mA

• Điện áp drive tối đa: 11 V

Ngõ ra điện áp (DC Voltage)

• 0–10 mV

• 0–100 mV

• 0–1 V

• 0–5 V

• 0–10 V

• 1–5 V

• ±5 V

• ±10 V

• Điện áp tùy chỉnh (Code 0)

Thông số:

• Dải điện áp: -10 đến +12 V

• Span: 5 mV đến 20 V

• Dòng tải tối đa: 10 mA

Tùy chọn mở rộng

Thời gian đáp ứng

• Tiêu chuẩn: ≤ 0.5 giây

• /K: Nhanh (~25 ms)

Tùy chọn khác (/Q)

• /C01: Phủ Silicone

• /C02: Phủ Polyurethane

• /C03: Phủ Rubber

• /V01: Chỉnh tinh đa vòng

• /VN: Bịt kín lỗ chỉnh

• /S01: Vít terminal inox

Thông số kỹ thuật chung

• Độ chính xác: ±0.1 %

• Hệ số nhiệt: ±0.015 %/°C

• Hiệu ứng điện áp nguồn: ±0.1 %

• Cách điện:

  • 2000 VAC (Input ↔ Output ↔ Power ↔ Ground)

  • 1000 VAC (Output 1 ↔ Output 2)

• Điện trở cách điện: ≥ 100 MΩ

Điều chỉnh:

• Zero: -2 đến +2 %

• Span: 98 đến 102 %

Nguồn cấp

• 85–264 VAC

• 24 VDC

• 11–27 VDC

• 110 VDC

Công suất tiêu thụ:

• AC: 4–6 VA

• DC: ~3 W

Điều kiện lắp đặt

• Lắp DIN rail

• Nhiệt độ hoạt động: -5 đến +55°C

• Độ ẩm: 0–90 %RH (không ngưng tụ)

• Vỏ nhựa chống cháy

• Trọng lượng: 130 g

Tiêu chuẩn & chứng nhận

• EMC:

  • EN 61000-6-4

  • EN 61000-6-2

• RoHS

Ứng dụng

• Cách ly và chia tín hiệu 4–20 mA trong hệ thống PLC/DCS

• Chuyển đổi tín hiệu áp sang dòng và ngược lại

• Chống nhiễu và bảo vệ thiết bị điều khiển

• Hệ thống đo lường công nghiệp yêu cầu 2 ngõ ra độc lập
