Bộ chuyển đổi tín hiệu LCS-2A-H/E2 của MG (M-System)

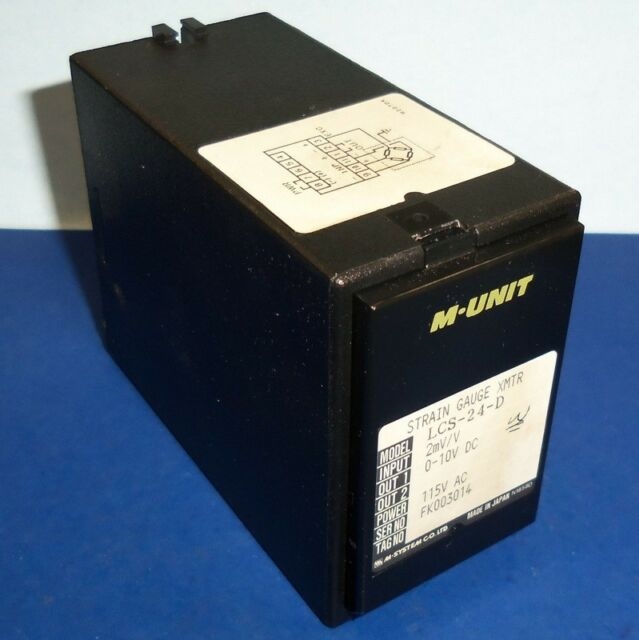

Bộ LCS-2A-H/E2 là thiết bị Plug-in Signal Conditioner (M-UNIT) được thiết kế để đo và chuyển đổi tín hiệu từ các strain gauge (cảm biến lực/áp suất) thành tín hiệu DC chuẩn. Thiết bị cung cấp điện áp kích thích cần thiết, hỗ trợ cầu điện trở ≥ 80 Ω và cho phép điều chỉnh nhanh chóng zero và span. Phiên bản /E2 tích hợp màn hình LCD hiển thị theo đơn vị kỹ thuật, kèm đèn nền và chức năng kiểm tra vòng lặp tín hiệu đơn giản. Thiết bị thích hợp cho các hệ thống cân, đo lực, đo mức chất lỏng sử dụng strain gauge, giúp nâng cao độ chính xác và hiệu quả vận hành.

Đặc điểm nổi bật

• Chuyển đổi tín hiệu từ strain gauge sang tín hiệu DC chuẩn, phù hợp với load cell và pressure transducer.
• Cung cấp điện áp kích thích 2 – 10 V, điều chỉnh theo yêu cầu.
• Hỗ trợ cầu điện trở ≥ 80 Ω.
• Điều chỉnh Zero (0 – 80 %) và Span (20 – 100 %) linh hoạt.
• Phiên bản nhanh (/K) phản hồi ~25 ms; chuẩn ≤ 0,5 s.
• Tích hợp màn hình LCD hiển thị theo đơn vị kỹ thuật, kèm đèn nền và chức năng kiểm tra vòng lặp (/E2).
• Gắn mật độ cao, rút module mà không cần tháo dây nối để kiểm tra cách điện.

Thông số kỹ thuật

Mô hình: LCS–2A-H/E2

Ngõ vào (INPUT):

• Cảm biến: Strain Gauge, 1 – 20 mV/V, tín hiệu tối thiểu > 3 mV
• Điện áp kích thích: 2 – 10 V DC (5 V mặc định)
• Dòng tối đa: 35 mA tại 10 V, 65 mA ≤ 7,5 V

Ngõ ra (OUTPUT):

• Dòng DC: 0 – 20 mA, tải tối đa 15 V
• Điện áp DC: -10 – +12 V, tải tối đa 10 mA (5 mA với đầu ra âm)
• Khoảng điều chỉnh Zero: 0 – 80 %
• Khoảng điều chỉnh Span: 20 – 100 %

Hiển thị (tùy chọn /E2):

• Màn hình LCD: Hiển thị theo đơn vị kỹ thuật (%, μV, mV, V, mA, A, °C, °F, Ω, t, rpm…)
• Nền đèn: Xanh khi bình thường, đỏ khi kiểm tra vòng lặp
• Phạm vi hiển thị: -10000 – +10000
• Độ chính xác hiển thị: ± (0,1 % FS + 1 digit)

Nguồn cấp:

• AC: 100 – 240 V ±10 %, 50/60 Hz, công suất ~3 VA (~4 VA với /E2)
• DC: 24 V ±10 %, dòng ~150 mA, ripple ≤ 10 %p-p

Cấu tạo & lắp đặt:

• Kiểu: Plug-in, gắn bề mặt hoặc DIN rail
• Kết nối: Vít M3.5
• Vật liệu housing: Nhựa chịu cháy, màu đen
• Khối lượng: 430 g

Hiệu suất:

• Độ chính xác: ±0.1 % (input ≥ 3 mV)
• Thời gian phản hồi: ≤ 0.5 s (chuẩn), ~25 ms (tùy chọn nhanh /K)
• Hệ số nhiệt độ: ±0.015 %/°C
• Ảnh hưởng điện áp đường: ±0.1 %
• Kiểm tra vòng lặp: ±0.5 %

Ứng dụng phổ biến

• Hệ thống cân: bồn chứa, silo, phễu.
• Cân bằng sử dụng cầu trục hoặc thiết bị nâng hạ.
• Đo mức chất lỏng bằng cảm biến strain gauge (float level meter).
• Các hệ thống đo lực/áp suất trong nhà máy, xưởng công nghiệp.
