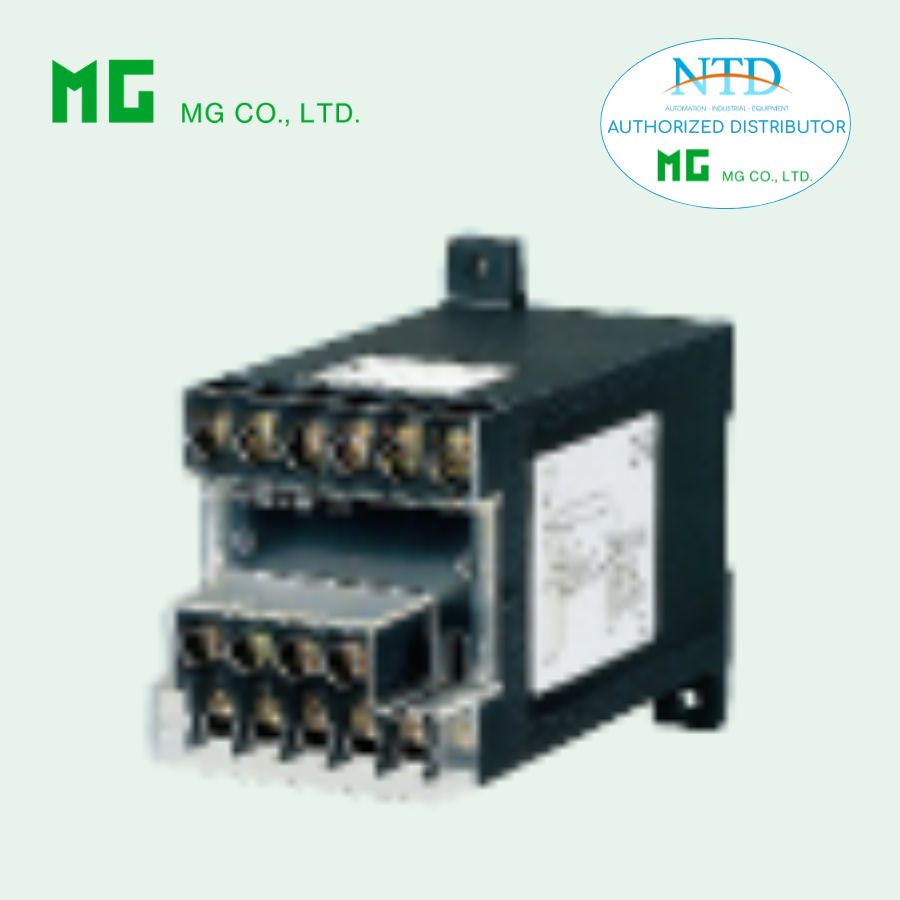

Bộ chuyển đổi tín hiệu điện áp DC SVFH MG (M-System)

SVFH – Signal Transmitter thuộc dòng Plug-in Signal Conditioners M-UNIT là bộ chuyển đổi tín hiệu điện áp DC có khả năng cách ly điện môi cực cao, lên đến 5 kV, phù hợp cho các ứng dụng đo lường trong môi trường điện áp cao và yêu cầu an toàn nghiêm ngặt.

Thiết bị cho phép chuyển đổi các tín hiệu điện áp DC (kể cả dải rất lớn đến ±2000 V) thành tín hiệu chuẩn công nghiệp như 4 – 20 mA hoặc tín hiệu điện áp, đồng thời đảm bảo cách ly hoàn toàn giữa input, output và nguồn cấp.

Với thiết kế bền bỉ, tích hợp lớp phủ bảo vệ mạch (PWB coating) và nắp bảo vệ terminal, SVFH là lựa chọn lý tưởng cho các hệ thống công nghiệp yêu cầu độ tin cậy và an toàn cao.

Đặc điểm nổi bật

• Cách ly điện môi cực cao lên đến 5 kV AC, đảm bảo an toàn tuyệt đối
• Đo và chuyển đổi tín hiệu điện áp DC dải rộng:
  • Từ mV đến ±2000 V DC
• Độ chính xác cao (±0.1%), phù hợp ứng dụng đo lường quan trọng
• Thời gian đáp ứng nhanh: ≤ 4 ms
• Khả năng chịu quá áp mạnh:
  • 1000% trong 3 phút
  • 300% trong 5 phút
• Thiết kế an toàn và bền bỉ:
  • Nắp che terminal
  • Lớp phủ mạch chống ẩm, chống bụi
• Điều chỉnh chính xác:
  • Zero: ±0.2%
  • Span: 99.8 – 100.2%
• Thiết kế nhỏ gọn, lắp DIN rail, phù hợp tủ điện công nghiệp

Thông số kỹ thuật

3.1. Ngõ vào (Input)

• Loại tín hiệu: Điện áp DC
• Các dải tiêu chuẩn:
  • ±100 mV, ±5 V, ±10 V
  • Tùy chọn mở rộng: ±20 mV đến ±2000 V DC
• Trở kháng đầu vào: ≥ 1 MΩ
• Chịu quá tải:
  • 1000% trong 3 phút
  • 300% trong 5 phút

3.2. Ngõ ra (Output)

• Tín hiệu dòng:
  • 4 – 20 mA
  • 0 – 20 mA
• Tín hiệu điện áp:
  • 0 – 1 V, 0 – 5 V, 0 – 10 V
  • ±5 V, ±10 V, ±7.5 V
• Tải đầu ra:
  • Dòng: tối đa 750 Ω
  • Điện áp: ≥ 1 kΩ – 10 kΩ tùy loại

3.3. Nguồn cấp & lắp đặt

• Nguồn cấp: 24 V DC (±10%)
• Công suất tiêu thụ: ≤ 3 W
• Nhiệt độ hoạt động: -10 đến +60°C
• Độ ẩm: 30 – 90% RH
• Lắp đặt: DIN rail hoặc gắn bề mặt
• Kết nối: Terminal M4
• Trọng lượng: ~450 g

3.4. Hiệu suất & cách điện

• Độ chính xác: ±0.1 %
• Hệ số nhiệt: ±0.015 %/°C
• Thời gian đáp ứng: ≤ 4 ms
• Cách điện:
  • 5000 V AC (input ↔ output / power)
  • 2000 V AC (output ↔ power ↔ ground)
• Điện trở cách điện: ≥ 100 MΩ

3.5. Tiêu chuẩn & chứng nhận

• CE (EMC Directive):
  • EN 61000-6-4 (EMI)
  • EN 61000-6-2 (EMS)
• Low Voltage Directive (EN 61010-1)
• RoHS compliant

Ứng dụng phổ biến

SVFH được thiết kế cho các môi trường công nghiệp có điện áp cao và yêu cầu cách ly nghiêm ngặt:

• Đo và cách ly tín hiệu điện áp cao DC (lên đến ±2000 V)
• Hệ thống năng lượng và điện lực
• Ứng dụng trong inverter, battery system, solar system
• Giám sát điện áp trong hệ thống truyền tải và phân phối điện
• Cách ly tín hiệu giữa thiết bị công suất cao và hệ thống điều khiển
• Ứng dụng trong phòng thí nghiệm và R&D
• Bảo vệ PLC, DCS khỏi nhiễu và quá áp

SVFH – Signal Transmitter (High Dielectric Strength) là giải pháp lý tưởng cho các ứng dụng đo lường điện áp cao, nơi yêu cầu cách ly an toàn tuyệt đối và độ chính xác cao. Với khả năng chịu điện áp lớn, phản hồi nhanh và thiết kế bền bỉ, SVFH giúp đảm bảo vận hành ổn định và an toàn cho hệ thống công nghiệp hiện đại.
