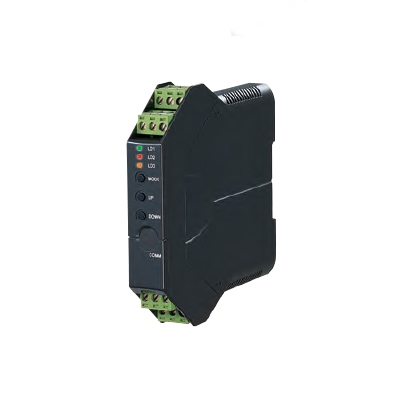

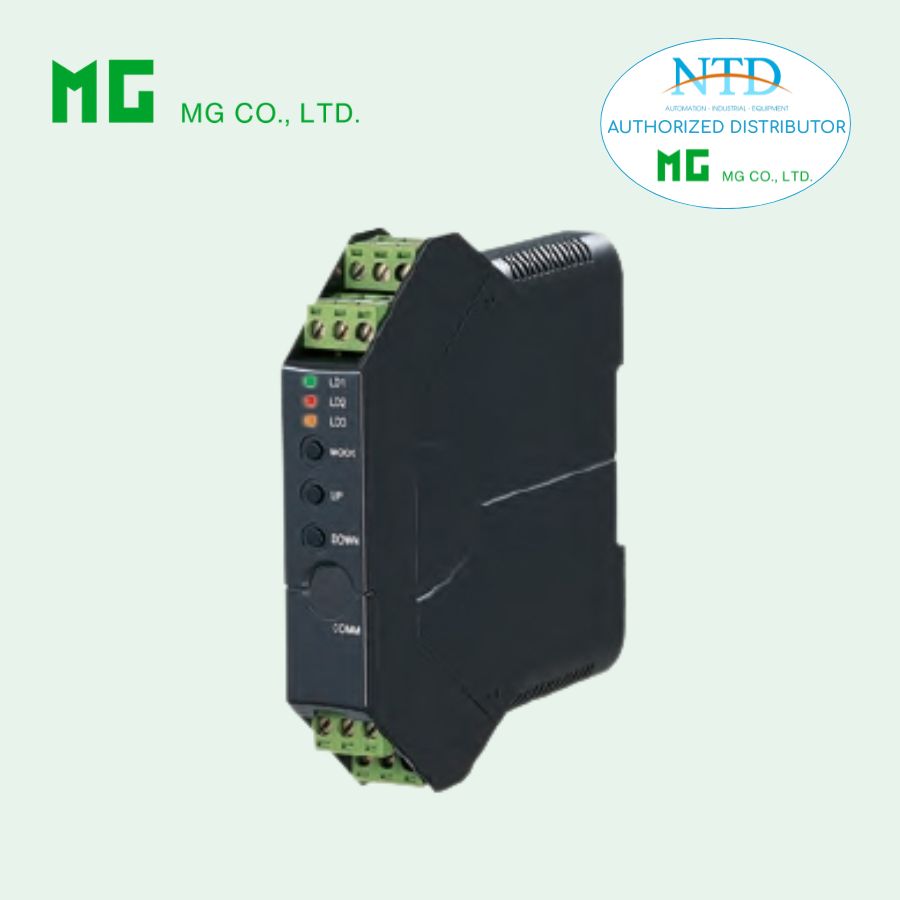

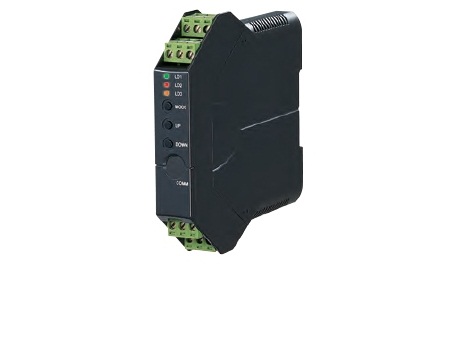

Bộ chuyển đổi tín hiệu nhiệt độ thermocouple M3LT MG (M-System)

M3LT là bộ chuyển đổi tín hiệu nhiệt độ thermocouple thuộc dòng Space-saving Signal Conditioners M3-UNIT Series, được thiết kế để tiếp nhận tín hiệu từ các cảm biến nhiệt điện (thermocouple) và chuyển đổi thành tín hiệu DC tuyến tính, cách ly để truyền đến hệ thống điều khiển. Thiết bị giúp chuẩn hóa tín hiệu nhiệt độ thành tín hiệu analog tiêu chuẩn như dòng điện hoặc điện áp, phù hợp với các hệ thống tự động hóa công nghiệp như PLC, DCS và SCADA.

M3LT hỗ trợ nhiều loại thermocouple phổ biến như K, J, T, E, R, S, B, N và nhiều chuẩn khác. Thiết bị được tích hợp chức năng bù nhiệt mối nối lạnh giúp đảm bảo độ chính xác khi đo nhiệt độ trong các môi trường khác nhau. Ngoài ra, M3LT có thể cấu hình linh hoạt tại hiện trường hoặc thông qua phần mềm trên máy tính. Chức năng One-Step Cal cho phép hiệu chuẩn nhanh bằng các nút điều khiển phía trước mà không cần sử dụng máy tính. Với khả năng tuyến tính hóa tín hiệu, cách ly an toàn và độ ổn định cao, M3LT là giải pháp hiệu quả cho các hệ thống đo và giám sát nhiệt độ trong công nghiệp.

Đặc điểm nổi bật

• Chuyển đổi tín hiệu từ cảm biến thermocouple thành tín hiệu analog DC tuyến tính.
• Hỗ trợ nhiều loại thermocouple như PR, K, E, J, T, B, R, S, C, N, U, L và P (Platinel II).
• Tích hợp chức năng bù nhiệt mối nối lạnh giúp tăng độ chính xác khi đo.
• Tín hiệu đầu ra có thể lựa chọn dạng dòng hoặc điện áp.
• Hỗ trợ cấu hình thiết bị trực tiếp tại hiện trường hoặc thông qua phần mềm trên máy tính.
• Chức năng One-Step Cal cho phép hiệu chuẩn nhanh bằng các nút điều khiển phía trước.
• Hỗ trợ tuyến tính hóa tín hiệu thermocouple với bảng cấu hình lên đến 300 điểm.
• Có thể lựa chọn chế độ burnout khi cảm biến bị đứt dây.
• Đèn LED ba màu hiển thị trạng thái hoạt động của thiết bị.
• Có thể khóa chức năng nút điều khiển phía trước để tránh thay đổi ngoài ý muốn.

Thông số kỹ thuật

Thông tin chung

• Model: M3LT–R4/[1][2]

• Loại thiết bị: Bộ chuyển đổi tín hiệu thermocouple

• Kết cấu: Thiết kế nhỏ gọn với cọc đấu dây phía trước

• Kết nối: Cọc đấu dây dạng Euro

• Tiết diện dây: 0.2 đến 2.5 mm²

• Chiều dài tuốt dây: 8 mm

• Vật liệu vỏ: Nhựa chống cháy màu xám

• Cách ly: Giữa đầu vào, đầu ra và nguồn cấp

Thông số đầu vào

Loại cảm biến thermocouple hỗ trợ

• PR

• K (CA)

• E (CRC)

• J (IC)

• T (CC)

• B (RH)

• R

• S

• C (WRe 5-26)

• N

• U

• L

• P (Platinel II)

Điện trở đầu vào

• ≥ 1 MΩ

Dòng phát hiện burnout

• 130 nA ± 10 %

Dải nhiệt độ

• Phụ thuộc vào loại thermocouple được lựa chọn

Thông số đầu ra

Dòng điện

• Dải tối đa: 0 – 20 mA DC

• Dải hoạt động: 0 – 24 mA DC

• Span tối thiểu: 1 mA

• Điện áp điều khiển tải tối đa: 12 V

Điện áp

Dải hẹp

• -2.5 – +2.5 V DC

• Dải hoạt động: -3 – +3 V DC

• Span tối thiểu: 250 mV

Dải rộng

• -10 – +10 V DC

• Dải hoạt động: -11.5 – +11.5 V DC

• Span tối thiểu: 1 V

Tải đầu ra tối đa

• 1 mA

Nguồn cấp

• Nguồn DC: 10 – 32 V DC

• Dải điện áp hoạt động: 9 – 36 V DC

Công suất tiêu thụ

• Khoảng 3 W

Điều chỉnh

• Zero adjustment: -15 đến +15 %

• Span adjustment: 85 đến 115 %

• Dải quá mức đầu ra: -15 đến +115 %

Chế độ burnout

• Upscale (mặc định)

• Downscale

• Không kích hoạt

Bù nhiệt mối nối lạnh

• Cảm biến CJC tích hợp tại đầu vào

Chỉ thị trạng thái

• Đèn LED ba màu hiển thị trạng thái hoạt động của thiết bị

Điều kiện hoạt động

• Nhiệt độ hoạt động: -25 đến +65°C

• Tối đa 55°C đối với phiên bản đạt chuẩn UL

• Độ ẩm hoạt động: 0 đến 95 %RH không ngưng tụ

Lắp đặt

• Phương thức lắp đặt: thanh DIN

• Khối lượng: khoảng 100 g

Hiệu suất

• Sai số bù nhiệt mối nối lạnh: ±0.5°C tại 25 ±10°C

• Hệ số nhiệt độ: ±0.015 %/°C

• Thời gian phản hồi: ≤ 0.9 giây (0 – 90 %)

• Thời gian phản hồi khi burnout: ≤ 10 giây

• Ảnh hưởng điện áp nguồn: ±0.1 %

• Điện trở cách điện: ≥ 100 MΩ tại 500 V DC

• Điện áp chịu đựng: 1500 V AC trong 1 phút giữa đầu vào và nguồn hoặc đầu ra

Tiêu chuẩn và chứng nhận

• Tuân thủ tiêu chuẩn EMC của Liên minh châu Âu

  • EMI EN 61000-6-4

  • EMS EN 61000-6-2

• Tuân thủ chỉ thị RoHS

• Chứng nhận UL/C-UL theo tiêu chuẩn UL 61010-1 và CAN/CSA-C22.2

Ứng dụng thực tế

M3LT được sử dụng rộng rãi trong các hệ thống đo và giám sát nhiệt độ công nghiệp sử dụng cảm biến thermocouple.

Một số ứng dụng phổ biến gồm:

• Hệ thống giám sát và điều khiển nhiệt độ trong nhà máy sản xuất.

• Hệ thống đo nhiệt độ lò nung, lò nhiệt và thiết bị gia nhiệt công nghiệp.

• Hệ thống điều khiển nhiệt độ trong ngành luyện kim, hóa chất và dầu khí.

• Hệ thống giám sát nhiệt độ trong dây chuyền sản xuất tự động.

• Tích hợp tín hiệu thermocouple vào các hệ thống PLC, DCS và SCADA.
