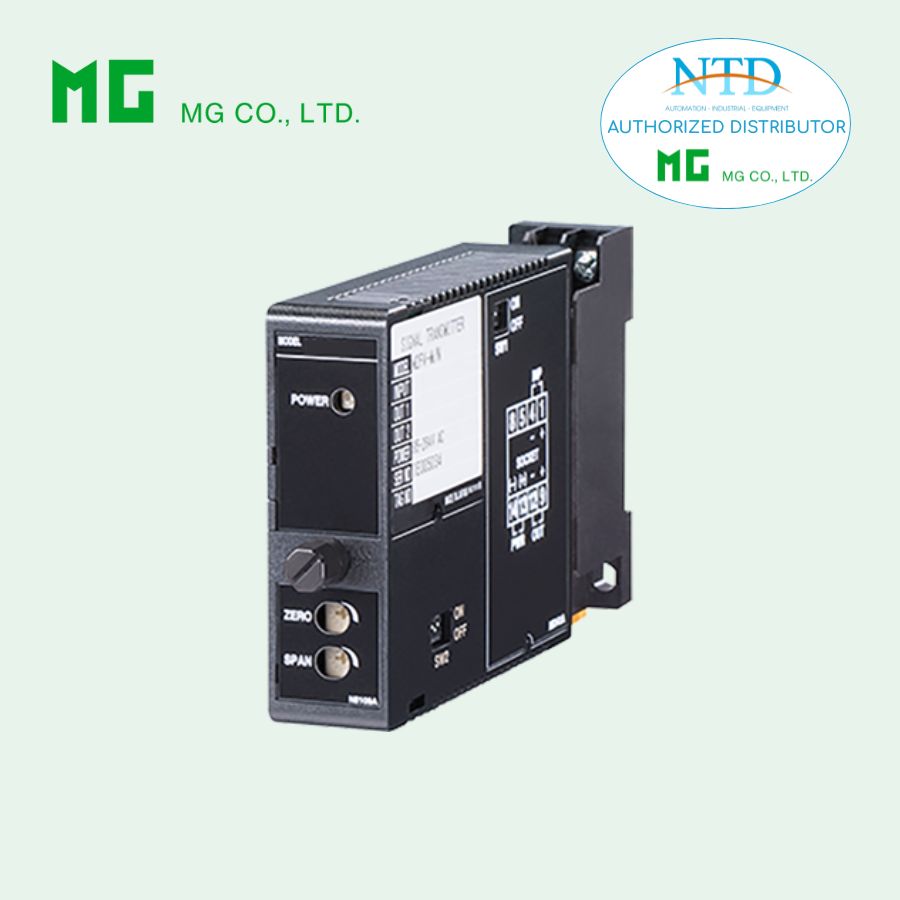

Thiết bị chuyển đổi tín hiệu M2AP-61-M2/N (Mini-M series) MG

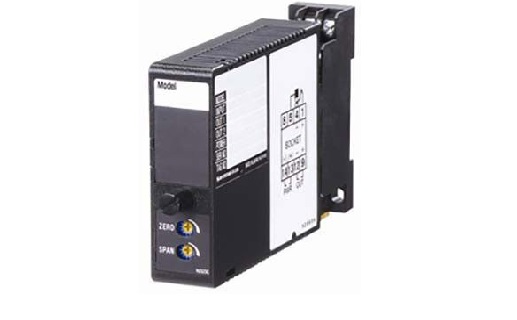

Thiết bị chuyển đổi tín hiệu M2AP-61-M2/N (Mini-M series) MG  là bộ chuyển đổi DC sang tần số thuộc dòng Super-mini Signal Conditioners Mini-M, có chức năng biến đổi tín hiệu dòng hoặc điện áp DC thành tín hiệu xung với tần số tỷ lệ. Thiết bị được ứng dụng hiệu quả trong các hệ thống đo lường, giám sát và tổng lưu lượng khi kết hợp với bộ đếm. Với thiết kế nhỏ gọn, dải ngõ vào/ngõ ra linh hoạt và khả năng hoạt động ổn định trong môi trường công nghiệp, M2AP là giải pháp tin cậy cho các hệ thống tự động hóa.

Chức năng & Đặc điểm

Cung cấp ngõ ra xung (pulse) có tần số tỷ lệ thuận với tín hiệu DC đầu vào

Ứng dụng điển hình

Ứng dụng tổng (totalizing) khi kết hợp với bộ đếm (counter)

MODEL: M2AP-[1][2]-[3][4]

[1] NGÕ VÀO

Dòng điện

• A: 4 – 20 mA DC (Điện trở ngõ vào 250 Ω)

• D: 0 – 20 mA DC (Điện trở ngõ vào 50 Ω)

• G: 0 – 1 mA DC (Điện trở ngõ vào 1000 Ω)

• H: 10 – 50 mA DC (Điện trở ngõ vào 100 Ω)

• Z: Chỉ định dải dòng theo yêu cầu (xem THÔNG SỐ NGÕ VÀO)
  (Mức 0 % ngõ vào phải là 0 mA)

Điện áp

• 3: 0 – 1 V DC (Điện trở ngõ vào ≥ 1 MΩ)

• 4: 0 – 10 V DC (Điện trở ngõ vào ≥ 1 MΩ)

• 5: 0 – 5 V DC (Điện trở ngõ vào ≥ 1 MΩ)

• 6: 1 – 5 V DC (Điện trở ngõ vào ≥ 1 MΩ)

• 0: Chỉ định dải điện áp theo yêu cầu (xem THÔNG SỐ NGÕ VÀO)
  (Mức 0 % ngõ vào phải là 0 V)

[2] NGÕ RA

• 1: Open collector (tối đa 1 kHz)

• 2: Xung 5 V (tối đa 1 kHz)

• 3: Tiếp điểm rơ-le thủy ngân (tối đa 30 Hz)
  (Chọn mã “/N” cho mục Tiêu chuẩn & Chứng nhận)
  (Không tuân thủ chỉ thị RoHS)

[3] NGUỒN CẤP

Nguồn AC

• M: 85 – 264 V AC
  (Dải điện áp hoạt động 85 – 264 V, tần số 47 – 66 Hz)
  (Chọn mã “/N” cho mục Tiêu chuẩn & Chứng nhận)

• M2: 100 – 240 V AC
  (Dải điện áp hoạt động 85 – 264 V, tần số 47 – 66 Hz)
  (90 – 264 V đối với UL)

Nguồn DC

• R: 24 V DC
  (Dải điện áp hoạt động 24 V ±10 %, độ gợn sóng tối đa 10 %p-p)

• R2: 11 – 27 V DC
  (Dải điện áp hoạt động 11 – 27 V, độ gợn sóng tối đa 10 %p-p)
  (Chọn mã “/N” cho mục Tiêu chuẩn & Chứng nhận)

• P: 110 V DC
  (Dải điện áp hoạt động 85 – 150 V, độ gợn sóng tối đa 10 %p-p)
  (Chọn mã “/N” cho mục Tiêu chuẩn & Chứng nhận)

[4] TÙY CHỌN (có thể chọn nhiều)

Tiêu chuẩn & Chứng nhận (bắt buộc chọn)

• /N: Không có chứng nhận CE hoặc UL

• /CE: Chứng nhận CE

• /UL: Chứng nhận UL, kèm CE

Tùy chọn khác

• (Trống): Không có

• /Q: Tùy chọn khác ngoài các mục trên (chỉ định chi tiết)
