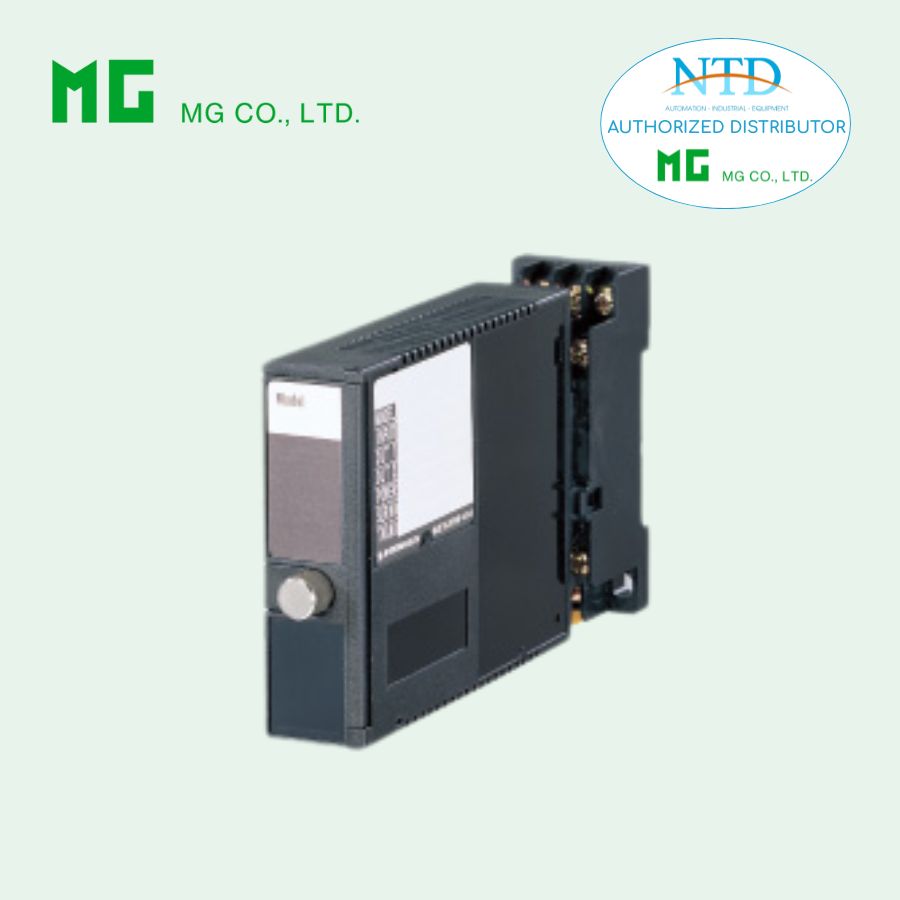

Thiết bị chuyển đổi tín hiệu, Model: M2PRU-A14A-R/UL

Liên hệ Còn hàng

Model: M2PRU-A14A-R/UL
Thương hiệu: MG (M-System)
Xuất xứ: Nhật Bản
Chính sách bán hàng
✅ Hàng chính hãng 100%
✅ Bảo hành & đổi trả do lỗi nhà sản xuất
✅ Giao hàng trên toàn quốc
✅ CO, CQ đầy đủ

Thông tin sản phẩm

M2PRU-A14A-R/UL là bộ chuyển đổi và tỷ lệ xung (Pulse Scaler) cấu hình linh hoạt tại hiện trường, được thiết kế để chuyển đổi tín hiệu xung từ các cảm biến đo lưu lượng và tốc độ thành đơn vị kỹ thuật phù hợp cho hiển thị, giám sát và điều khiển. Thiết bị cho phép điều chỉnh hệ số scale với dải rất rộng, đáp ứng chính xác các yêu cầu đo lường khác nhau trong công nghiệp.

Với khả năng cấp nguồn kích cho cảm biến, đa dạng ngõ ra (open collector, xung điện áp, tiếp điểm AC/DC) và cách ly 3 ngõ, M2PRU giúp nâng cao độ ổn định tín hiệu, giảm nhiễu và đảm bảo an toàn cho hệ thống. Sản phẩm đặc biệt phù hợp cho các ứng dụng lưu lượng kế thể tích, lưu lượng kế turbine và tachometer từ trong các hệ thống đo lường và tự động hóa công nghiệp.

Chức năng & Đặc điểm

Chuyển đổi tần số xung sang đơn vị kỹ thuật thuận tiện để hiển thị trên bộ đếm tổng (totalizing counter) hoặc đồng hồ đo
Cấp nguồn kích (excitation) cho cảm biến
Hệ số scale có thể điều chỉnh từ 1.0000 × 10² đến 0.0001 × 10⁻⁶
Đa dạng ngõ ra: open collector, xung điện áp và tiếp điểm AC/DC
Cách ly 3 ngõ (ngõ vào – ngõ ra – nguồn)

Ứng dụng tiêu biểu

Lưu lượng kế thể tích (Positive Displacement) và lưu lượng kế turbine
Tachometer từ (cảm biến tốc độ từ)

MODEL: M2PRU–[1][2][3]–[4][5]

[1] NGÕ VÀO

A1: Open collector
A2: Tiếp điểm cơ khí
C: Xung điện áp (độ nhạy 2 V)
H: Xung dòng 2 dây

[2] NGUỒN KÍCH (EXCITATION)

4: 12 V DC / 30 mA
7: 24 V DC / 30 mA

[3] NGÕ RA

A: Open collector (tối đa 100 kHz)
M: Xung 5 V (tối đa 100 kHz)
N: Xung 12 V (tối đa 100 kHz)
P: Xung 24 V (tối đa 100 kHz)
R: Tiếp điểm AC/DC (tối đa 1 kHz)

(Giá trị trong ngoặc là tần số tối đa)

[4] NGUỒN CẤP

Nguồn AC

M2: 100 – 240 V AC
(Dải hoạt động 85 – 264 V, 47 – 66 Hz)
(UL: 90 – 264 V)

Nguồn DC

R: 24 V DC
(24 V ±10 %, ripple tối đa 10 %p-p)
R2: 11 – 27 V DC
(ripple tối đa 10 %p-p)
(Chọn mã /N cho tiêu chuẩn & chứng nhận)
P: 110 V DC
(85 – 150 V, ripple tối đa 10 %p-p)
(UL: 110 V ±10 %)
