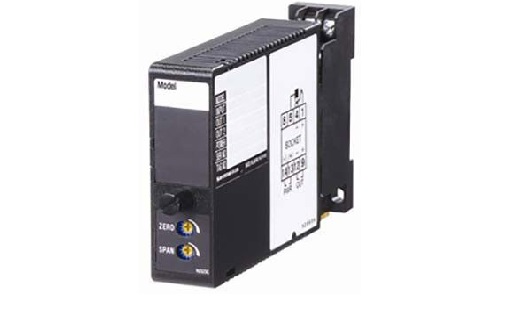

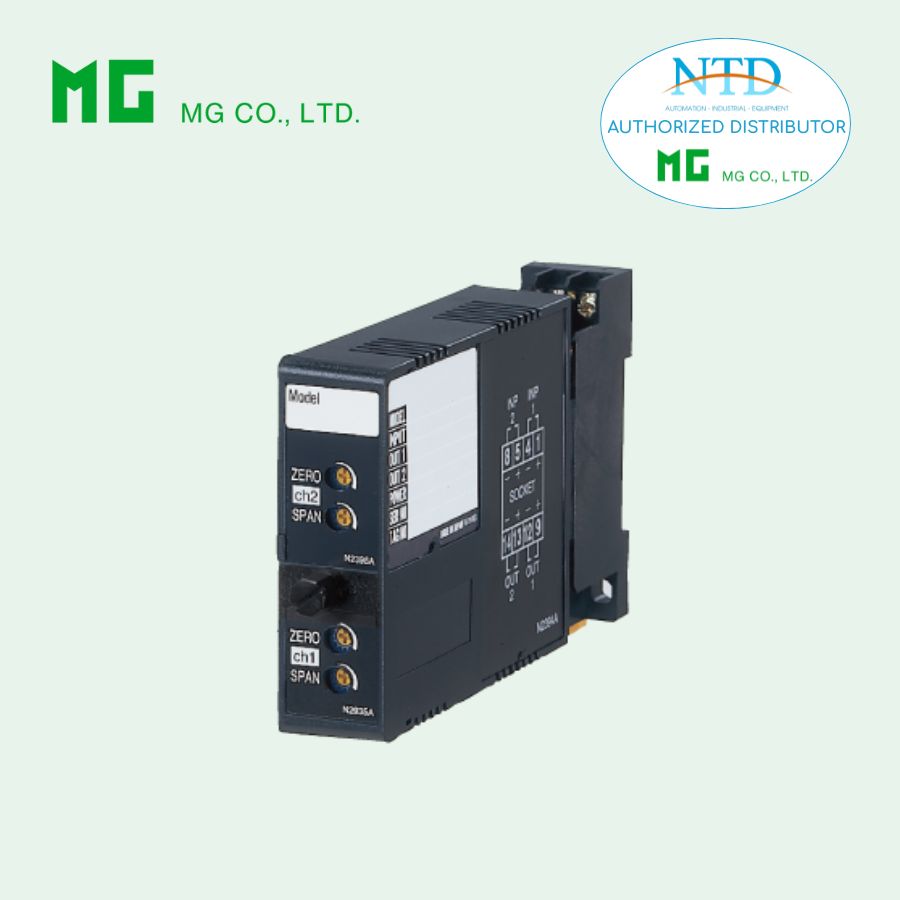

Thiết bị chuyển đổi tín hiệu, Model: M2SN-2AAN

M2SN là thiết bị chuyển đối tín hiệu được thiết kế nuôi nguồn trực tiếp từ vòng dòng, không cần nguồn cấp riêng cho ngõ ra, giúp đơn giản hóa hệ thống đấu dây và giảm chi phí lắp đặt. Thiết bị tích hợp hai bộ cách ly trong cùng một vỏ nhỏ gọn, tối ưu không gian tủ điện và nâng cao hiệu quả sử dụng.

Với khả năng tải ngõ ra lên đến 350 Ω đối với tín hiệu 4–20 mA, M2SN đảm bảo truyền tín hiệu ổn định, chính xác ngay cả trong các hệ thống công nghiệp có yêu cầu cao về độ tin cậy.

ĐẶC ĐIỂM NỔI BẬT

• Thiết kế nuôi nguồn trực tiếp từ vòng dòng, không cần nguồn cấp riêng cho ngõ ra
• Hai bộ cách ly được tích hợp trong một vỏ thiết bị
• Khả năng tải ngõ ra 350 Ω với tín hiệu 4 – 20 mA

ỨNG DỤNG ĐIỂN HÌNH

• Cách ly tín hiệu giữa phòng điều khiển và thiết bị hiện trường, giữa hệ thống đo từ xa (telemetering) và thiết bị đầu vào
• Loại bỏ hiện tượng nhiễu và vòng lặp đất (ground loop) trong các hệ thống hiện hữu
• Dễ dàng lắp đặt nhờ không cần đi thêm dây cấp nguồn

MODEL: M2SN-[1][2][3][4]

[1] SỐ KÊNH

• 1: 1 kênh

• 2: 2 kênh

[2] NGÕ VÀO

Dòng điện

• A: 4 – 20 mA DC

• H: 10 – 50 mA DC

[3] NGÕ RA

Dòng điện

• A: 4 – 20 mA DC
  Điện áp

• 6: 1 – 5 V DC

[4] TÙY CHỌN (có thể chọn nhiều)

Tiêu chuẩn & Chứng nhận (bắt buộc khai báo)

• /N: Không CE hoặc UL

• /CE: Chứng nhận CE

• /UL: Chứng nhận UL, CE

Tùy chọn khác

• (để trống): Không

• /Q: Tùy chọn khác (cần chỉ rõ yêu cầu kỹ thuật)
