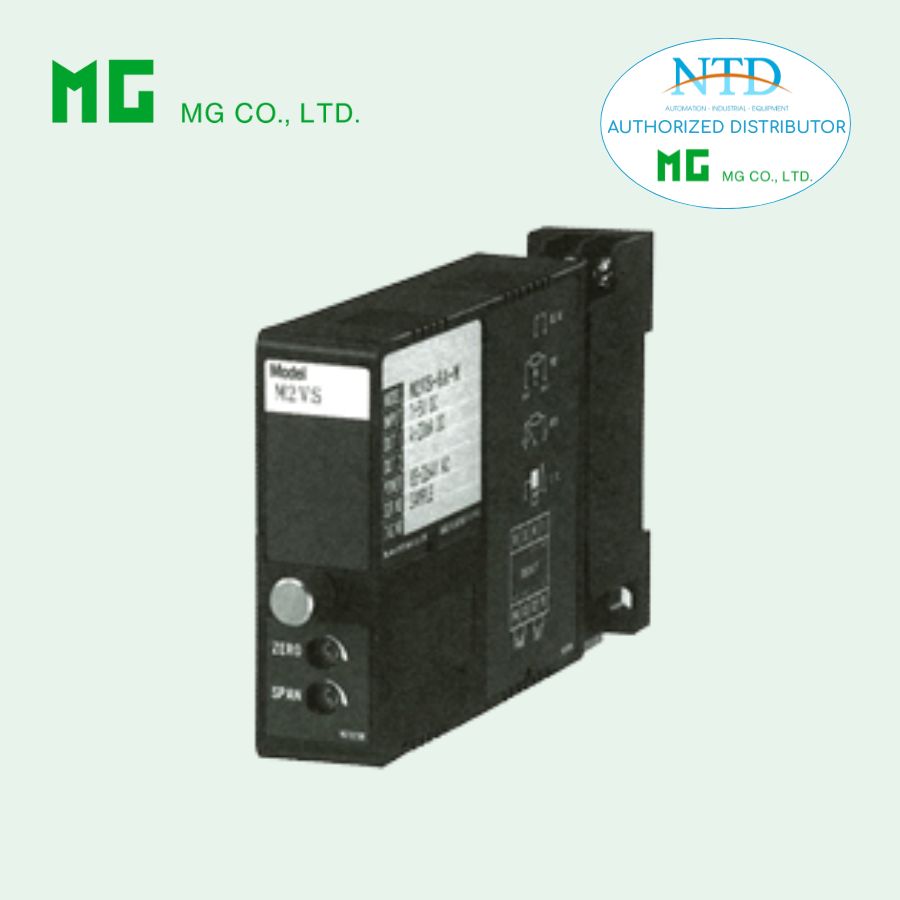

Thiết bị chuyển đổi tín hiệu, Model: M2VF-4W4W-R/UL

M2VF-4W4W-R/UL là bộ chuyển đổi tín hiệu tốc độ cao, chuyên dùng để chuyển đổi tín hiệu DC từ cảm biến sang tín hiệu quá trình tiêu chuẩn với thời gian đáp ứng chỉ 180 micro giây. Thiết bị được thiết kế với khả năng cách ly hoàn toàn giữa đầu vào và đầu ra, giúp nâng cao độ an toàn và độ chính xác cho hệ thống đo lường. Nhờ khả năng xử lý tín hiệu nhanh và ổn định, M2VF đặc biệt phù hợp cho các hệ thống phân tích rung động, giám sát tình trạng máy và ứng dụng công nghiệp yêu cầu phản hồi tức thời.

Chức năng & Đặc điểm

• Chuyển đổi tín hiệu DC từ cảm biến sang tín hiệu quá trình tiêu chuẩn
• Cách ly hoàn toàn giữa đầu vào và đầu ra
• Thời gian đáp ứng nhanh 180 micro giây

Ứng dụng tiêu biểu

• Cách ly tín hiệu cho hệ thống phân tích rung động

MODEL: M2VF–[1][2]–[3][4]

[1] TÍN HIỆU ĐẦU VÀO

Dòng điện

• A: 4 – 20 mA DC (Điện trở vào 250 Ω)
• B: 2 – 10 mA DC (Điện trở vào 500 Ω)
• C: 1 – 5 mA DC (Điện trở vào 1000 Ω)
• D: 0 – 20 mA DC (Điện trở vào 50 Ω)
• E: 0 – 16 mA DC (Điện trở vào 62,5 Ω)
• F: 0 – 10 mA DC (Điện trở vào 100 Ω)
• G: 0 – 1 mA DC (Điện trở vào 1000 Ω)
• H: 10 – 50 mA DC (Điện trở vào 100 Ω)
• GW: -1 – +1 mA DC (Điện trở vào 1000 Ω)
• FW: -10 – +10 mA DC (Điện trở vào 100 Ω)
• Z: Dòng điện theo yêu cầu (xem Thông số đầu vào)

Điện áp

• 3: 0 – 1 V DC (Điện trở vào ≥ 1 MΩ)
• 4: 0 – 10 V DC (Điện trở vào ≥ 1 MΩ)
• 5: 0 – 5 V DC (Điện trở vào ≥ 1 MΩ)
• 6: 1 – 5 V DC (Điện trở vào ≥ 1 MΩ)
• 4W: -10 – +10 V DC (Điện trở vào ≥ 1 MΩ)
• 5W: -5 – +5 V DC (Điện trở vào ≥ 1 MΩ)
• 0: Điện áp theo yêu cầu (chọn mã tiêu chuẩn /N)
• 01: Điện áp theo yêu cầu (chọn /CE hoặc /UL)

[2] TÍN HIỆU ĐẦU RA

Dòng điện

• A: 4 – 20 mA DC (Tải tối đa 750 Ω)
• B: 2 – 10 mA DC (Tải tối đa 1500 Ω)
• C: 1 – 5 mA DC (Tải tối đa 3000 Ω)
• D: 0 – 20 mA DC (Tải tối đa 750 Ω)
• E: 0 – 16 mA DC (Tải tối đa 900 Ω)
• F: 0 – 10 mA DC (Tải tối đa 1500 Ω)
• G: 0 – 1 mA DC (Tải tối đa 15 kΩ)
• FW: -10 – +10 mA DC (Tải tối đa 700 Ω)
• GW: -1 – +1 mA DC (Tải tối đa 7000 Ω)
• Z: Dòng điện theo yêu cầu

Điện áp

• 1: 0 – 10 mV DC (Tải ≥ 10 kΩ)
• 2: 0 – 100 mV DC (Tải ≥ 100 kΩ)
• 3: 0 – 1 V DC (Tải ≥ 1000 Ω)
• 4: 0 – 10 V DC (Tải ≥ 10 kΩ)
• 5: 0 – 5 V DC (Tải ≥ 5000 Ω)
• 6: 1 – 5 V DC (Tải ≥ 5000 Ω)
• 4W: -10 – +10 V DC (Tải ≥ 10 kΩ)
• 5W: -5 – +5 V DC (Tải ≥ 5000 Ω)
• 0: Điện áp theo yêu cầu

[3] NGUỒN CẤP

Nguồn AC

• M: 85 – 264 V AC (47 – 66 Hz)

• M2: 100 – 240 V AC (UL: 90 – 264 V)

Nguồn DC

• R: 24 V DC (±10%)
• R2: 11 – 27 V DC
• P: 110 V DC (85 – 150 V)

[4] TÙY CHỌN

Tiêu chuẩn & Chứng nhận (bắt buộc chọn)

• /N: Không CE, không UL
• /CE: Đạt chuẩn CE
• /UL: Đạt chuẩn UL & CE

Tùy chọn đặc biệt

• /X1: Tùy chỉnh thời gian đáp ứng
• /X2: Tùy chỉnh tín hiệu đầu vào
• /Q: Tùy chọn khác (theo yêu cầu)
