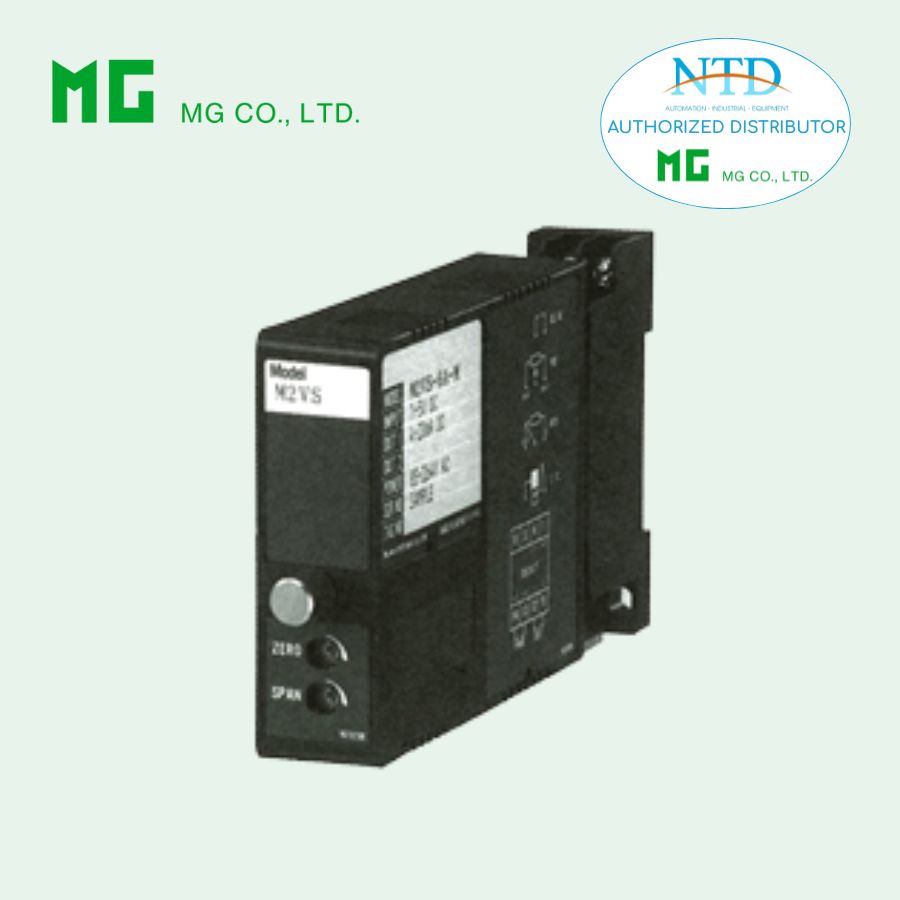

Thiết bị chuyển đổi tín hiệu, Model M2VS-AD-R

Liên hệ Còn hàng

Model: M2VS-AD-R
Thương hiệu: MG (M-System)
Xuất xứ: Nhật Bản
Chính sách bán hàng
✅ Hàng chính hãng 100%
✅ Bảo hành & đổi trả do lỗi nhà sản xuất
✅ Giao hàng trên toàn quốc
✅ CO, CQ đầy đủ

Thông tin sản phẩm

M2VS-AD-R là bộ chuyển đổi tín hiệu (Signal Transmitter) đa năng, được thiết kế để chuyển đổi và cách ly tín hiệu dòng hoặc áp DC từ cảm biến sang tín hiệu quá trình tiêu chuẩn. Thiết bị giúp đảm bảo độ chính xác, ổn định và an toàn tín hiệu trong các hệ thống đo lường, điều khiển công nghiệp.

Với nhiều tùy chọn ngõ vào/ngõ ra và phiên bản đáp ứng nhanh, M2VS phù hợp cho các ứng dụng yêu cầu cách ly giữa phòng điều khiển và thiết bị hiện trường, giảm nhiễu và nâng cao độ tin cậy hệ thống.

Chức năng & Đặc điểm

Chuyển đổi tín hiệu DC từ cảm biến sang tín hiệu quá trình tiêu chuẩn
Có sẵn phiên bản đáp ứng nhanh

Ứng dụng tiêu biểu

Cách ly tín hiệu giữa phòng điều khiển và thiết bị hiện trường

MODEL: M2VS–[1][2]–[3][4]

[1] NGÕ VÀO (INPUT)

Dòng điện

A: 4 – 20 mA DC (Điện trở ngõ vào 250 Ω)
A1: 4 – 20 mA DC (Điện trở ngõ vào 50 Ω)
B: 2 – 10 mA DC (Điện trở ngõ vào 500 Ω)
C: 1 – 5 mA DC (Điện trở ngõ vào 1000 Ω)
D: 0 – 20 mA DC (Điện trở ngõ vào 50 Ω)
E: 0 – 16 mA DC (Điện trở ngõ vào 62,5 Ω)
F: 0 – 10 mA DC (Điện trở ngõ vào 100 Ω)
G: 0 – 1 mA DC (Điện trở ngõ vào 1000 Ω)
H: 10 – 50 mA DC (Điện trở ngõ vào 100 Ω)
J: 0 – 10 µA DC (Điện trở ngõ vào 1000 Ω)
K: 0 – 100 µA DC (Điện trở ngõ vào 1000 Ω)
GW: -1 – +1 mA DC (Điện trở ngõ vào 1000 Ω)
FW: -10 – +10 mA DC (Điện trở ngõ vào 100 Ω)
Z: Dòng điện tùy chọn (xem THÔNG SỐ NGÕ VÀO)

Điện áp

1: 0 – 10 mV DC (Điện trở ngõ vào ≥ 10 kΩ)
15: 0 – 50 mV DC (Điện trở ngõ vào ≥ 10 kΩ)
16: 0 – 60 mV DC (Điện trở ngõ vào ≥ 10 kΩ)
2: 0 – 100 mV DC (Điện trở ngõ vào ≥ 100 kΩ)
3: 0 – 1 V DC (Điện trở ngõ vào ≥ 1 MΩ)
4: 0 – 10 V DC (Điện trở ngõ vào ≥ 1 MΩ)
5: 0 – 5 V DC (Điện trở ngõ vào ≥ 1 MΩ)
6: 1 – 5 V DC (Điện trở ngõ vào ≥ 1 MΩ)
4W: -10 – +10 V DC (Điện trở ngõ vào ≥ 1 MΩ)
5W: -5 – +5 V DC (Điện trở ngõ vào ≥ 1 MΩ)
0: Điện áp tùy chọn (xem THÔNG SỐ NGÕ VÀO)

[2] NGÕ RA (OUTPUT)

Dòng điện

A: 4 – 20 mA DC (Điện trở tải tối đa 750 Ω)
B: 2 – 10 mA DC (Điện trở tải tối đa 1500 Ω)
C: 1 – 5 mA DC (Điện trở tải tối đa 3000 Ω)
D: 0 – 20 mA DC (Điện trở tải tối đa 750 Ω)
E: 0 – 16 mA DC (Điện trở tải tối đa 900 Ω)
F: 0 – 10 mA DC (Điện trở tải tối đa 1500 Ω)
G: 0 – 1 mA DC (Điện trở tải tối đa 15 kΩ)
Z: Dòng điện tùy chọn (xem THÔNG SỐ NGÕ RA)

Điện áp

1: 0 – 10 mV DC (Điện trở tải ≥ 10 kΩ)
2: 0 – 100 mV DC (Điện trở tải ≥ 100 kΩ)
3: 0 – 1 V DC (Điện trở tải ≥ 1000 Ω)
4: 0 – 10 V DC (Điện trở tải ≥ 10 kΩ)
5: 0 – 5 V DC (Điện trở tải ≥ 5000 Ω)
6: 1 – 5 V DC (Điện trở tải ≥ 5000 Ω)
4W: -10 – +10 V DC (Điện trở tải ≥ 10 kΩ)
5W: -5 – +5 V DC (Điện trở tải ≥ 5000 Ω)
0: Điện áp tùy chọn (xem THÔNG SỐ NGÕ RA)

[3] NGUỒN CẤP (POWER INPUT)

Nguồn AC

M: 85 – 264 V AC (Dải hoạt động 85 – 264 V, 47 – 66 Hz)
(Chọn mã tiêu chuẩn /N)
M2: 100 – 240 V AC (Dải hoạt động 85 – 264 V, 47 – 66 Hz)
(90 – 264 V đối với UL)

Nguồn DC

R: 24 V DC (24 V ±10 %, gợn sóng ≤ 10 %p-p)
R2: 11 – 27 V DC (Gợn sóng ≤ 10 %p-p)
(Chọn mã tiêu chuẩn /N)
P: 110 V DC (Dải hoạt động 85 – 150 V, gợn sóng ≤ 10 %p-p)
(110 V ±10 % đối với UL)
