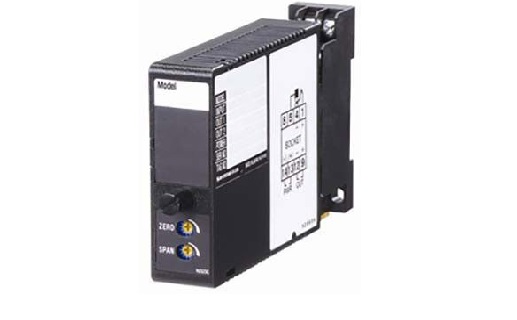

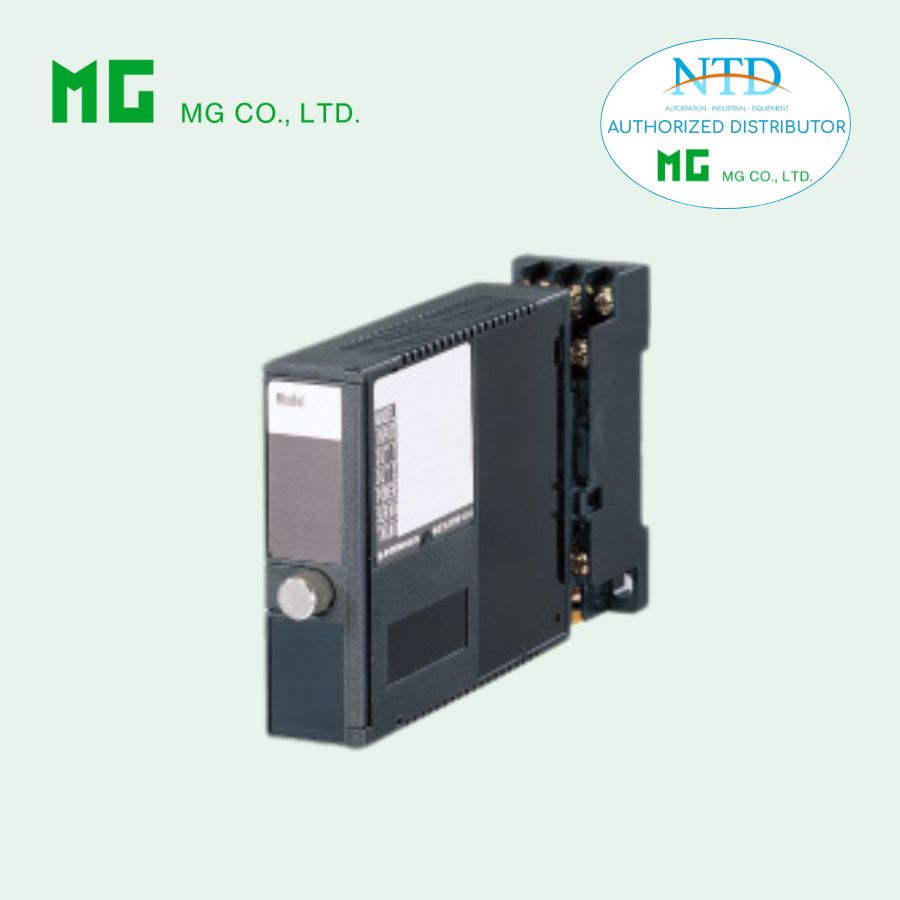

Thiết bị chuyển đổi tín hiệu, Model: M2XM2-1V2-R/N

M2XM2-1V2-R/N là bộ chuyển đổi tín hiệu biến trở có khả năng lập trình bằng PC, dùng để chuyển đổi tín hiệu vị trí từ biến trở hoặc dây trượt thành tín hiệu dòng hoặc điện áp DC tiêu chuẩn.

Thiết bị cho phép hiệu chuẩn trực tiếp tại hiện trường, ghi nhận chính xác điểm zero/span của biến trở, giúp bù sai số và xử lý hiệu quả các tín hiệu phi tuyến. Với độ linh hoạt cao và độ ổn định tốt, M2XM2-1V2-R/N là giải pháp lý tưởng cho các ứng dụng đo mức bồn, đo vị trí và giám sát chuyển động trong hệ thống đo lường – điều khiển công nghiệp.

Chức năng & Đặc điểm

• Cung cấp tín hiệu đầu ra DC tỷ lệ với tín hiệu vị trí từ biến trở hoặc dây trượt (slidewire)
• Có thể lập trình bằng PC
• Có thể ghi nhận (capture) điểm zero/span của biến trở thông qua hiệu chuẩn trực tiếp tại hiện trường

Ứng dụng điển hình

• Đo mức bồn, bể chứa
• Đo vị trí: bù tín hiệu phi tuyến phát sinh từ cơ cấu liên kết của bộ cảm biến vị trí

MODEL: M2XM2–1[1]–[2][3]

ĐẦU VÀO BIẾN TRỞ

1: Tổng điện trở từ 100 Ω – 10 kΩ
(Phần mềm cấu hình được sử dụng để thay đổi dải đầu vào – tổng điện trở)

[1] ĐẦU RA

Dòng điện

• Z1: 0 – 20 mA DC

Điện áp

• V1: -2.5 – +2.5 V DC

• V2: -10 – +10 V DC

(Phần mềm cấu hình được sử dụng để thay đổi dải đầu ra trong phạm vi của mã tùy chọn đã chọn. Nếu cần thay đổi ngoài phạm vi này, hãy cài đặt bộ chọn dải đầu ra bên trong thiết bị trước khi cấu hình bằng phần mềm.)

[2] NGUỒN CẤP

Nguồn AC

• M2: 100 – 240 V AC
  (Dải điện áp hoạt động: 85 – 264 V, 47 – 66 Hz)
  (90 – 264 V cho chuẩn UL)

Nguồn DC

• R: 24 V DC
  (24 V ±10 %, gợn sóng tối đa 10 %p-p)

• P: 110 V DC
  (85 – 150 V, gợn sóng tối đa 10 %p-p)
  (110 V ±10 % cho chuẩn UL)

[3] TÙY CHỌN (có thể chọn nhiều)

Tiêu chuẩn & Chứng nhận (bắt buộc chọn)

• /N: Không CE hoặc UL

• /CE: Chứng nhận CE

• /UL: Chứng nhận UL, kèm CE

Tùy chọn khác

• (để trống): Không

• /Q: Tùy chọn khác (cần chỉ rõ yêu cầu kỹ thuật)
