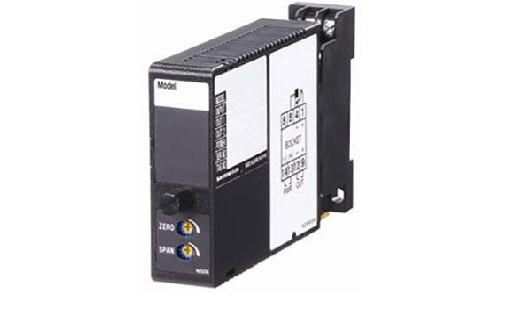

M2YV là bộ cách ly tín hiệu (Isolator) được thiết kế để cách ly điện hoàn toàn giữa tín hiệu đầu vào và đầu ra, giúp đảm bảo an toàn và độ ổn định cho các hệ thống đo lường, điều khiển công nghiệp. Thiết bị hỗ trợ cả tín hiệu dòng 4-20 mA và tín hiệu điện áp 1-5 V, đáp ứng linh hoạt nhiều yêu cầu ứng dụng khác nhau.
Với nguồn cấp AC/DC dải rộng, thiết kế nhỏ gọn cho lắp đặt mật độ cao, M2YV đặc biệt phù hợp để cách ly tín hiệu giữa phòng điều khiển và thiết bị hiện trường, đồng thời loại bỏ hiện tượng vòng lặp tiếp địa (ground loop), giảm nhiễu và nâng cao độ chính xác của toàn bộ hệ thống.
Chức năng & Đặc điểm
- Cách ly điện hoàn toàn giữa tín hiệu đầu vào và đầu ra
- Nguồn cấp đa năng, phù hợp nhiều hệ thống
- Thiết kế nhỏ gọn, cho phép lắp đặt mật độ cao
Ứng dụng tiêu biểu
- Cách ly tín hiệu giữa phòng điều khiển và thiết bị hiện trường
- Loại bỏ vòng lặp tiếp địa (ground loop), giảm nhiễu và tăng độ ổn định hệ thống
MODEL: M2YV–[1][2]–[3][4]
[1] NGÕ VÀO (INPUT)
Dòng điện
-
A: 4 – 20 mA DC (Điện trở vào 250 Ω)
Điện áp
-
6: 1 – 5 V DC (Điện trở vào tối thiểu 1 MΩ)
[2] NGÕ RA (OUTPUT)
Dòng điện
-
A: 4 – 20 mA DC (Điện trở tải tối đa 750 Ω)
Điện áp
-
6: 1 – 5 V DC (Điện trở tải tối thiểu 5000 Ω)
[3] NGUỒN CẤP (POWER INPUT)
Nguồn AC
-
M: 85 – 264 V AC
(Dải điện áp hoạt động 85 – 264 V, tần số 47 – 66 Hz)
Nguồn DC
-
R2: 11 – 27 V DC
(Dải điện áp hoạt động 11 – 27 V, độ gợn sóng tối đa 10 %p-p)
[4] TÙY CHỌN (OPTIONS)
-
(blank): Không tùy chọn
-
/Q: Có tùy chọn (vui lòng chỉ rõ yêu cầu)
