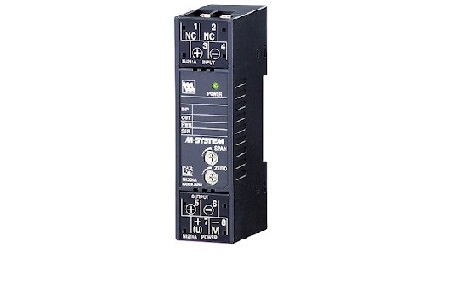

M5VS-AA-M là bộ Signal Transmitter chuyên dùng để chuyển đổi và cách ly tín hiệu DC trong các hệ thống điều khiển và tự động hóa. Thiết bị thực hiện chuyển đổi tín hiệu dòng hoặc điện áp đầu vào sang tín hiệu DC đầu ra tương ứng, đồng thời đảm bảo cách ly an toàn giữa ngõ vào - ngõ ra - nguồn cấp, giúp hệ thống vận hành ổn định và hạn chế nhiễu.
Với thiết kế siêu nhỏ gọn dạng terminal block, M5VS cho phép lắp đặt mật độ cao trên DIN rail, tối ưu không gian tủ điện và phù hợp cho các hệ thống có nhiều kênh tín hiệu analog.
Chức năng & Đặc điểm
- Chuyển đổi tín hiệu DC đầu vào thành tín hiệu DC đầu ra có cách ly
- Thiết kế nhỏ gọn, cho phép lắp đặt mật độ cao
- Đèn LED báo nguồn
MODEL: M5VS-[1][2]-[3][4]
THÔNG TIN ĐẶT HÀNG
-
Mã đặt hàng: M5VS-[1][2]-[3][4]
-
Chọn mã tương ứng cho từng mục từ [1] đến [4]
(Ví dụ: M5VS-4W4W-R/K/Q) -
Có thể đặt dải tín hiệu ngõ vào/ngõ ra đặc biệt (mã Z, 0, 01, 02)
-
Nếu chọn tùy chọn /Q, cần chỉ định chi tiết
(Ví dụ: /C01/V01/S01)
[1] NGÕ VÀO (INPUT)
● Dòng điện (Current)
A: 4–20 mA DC (Trở kháng 249 Ω)
A1: 4–20 mA DC (Trở kháng 49.9 Ω)
B: 2–10 mA DC (Trở kháng 499 Ω)
C: 1–5 mA DC (Trở kháng 1000 Ω)
D: 0–20 mA DC (Trở kháng 49.9 Ω)
E: 0–16 mA DC (Trở kháng 61.9 Ω)
F: 0–10 mA DC (Trở kháng 100 Ω)
G: 0–1 mA DC (Trở kháng 1000 Ω)
H: 10–50 mA DC (Trở kháng 20 Ω)
Z: Tùy chỉnh dòng điện (xem thông số INPUT)
● Điện áp (Voltage)
3: 0–1 V DC (Trở kháng ≥ 1 MΩ)
4: 0–10 V DC (Trở kháng ≥ 1 MΩ)
5: 0–5 V DC (Trở kháng ≥ 1 MΩ)
6: 1–5 V DC (Trở kháng ≥ 1 MΩ)
4W: -10 đến +10 V DC (Trở kháng ≥ 1 MΩ)
5W: -5 đến +5 V DC (Trở kháng ≥ 1 MΩ)
0: Tùy chỉnh điện áp (Không có CE)
01: Tùy chỉnh điện áp (Có CE – chỉ dùng với nguồn R)
02: Tùy chỉnh điện áp (Không có CE)
[2] NGÕ RA (OUTPUT)
● Dòng điện
A: 4–20 mA DC (Tải tối đa 550 Ω)
D: 0–20 mA DC (Tải tối đa 550 Ω)
Z: Tùy chỉnh dòng điện
● Điện áp
1: 0–10 mV DC (Tải ≥ 100 kΩ) – Không CE
2: 0–100 mV DC (Tải ≥ 100 kΩ) – Không CE
3: 0–1 V DC (Tải ≥ 100 Ω)
4: 0–10 V DC (Tải ≥ 1000 Ω)
5: 0–5 V DC (Tải ≥ 500 Ω)
6: 1–5 V DC (Tải ≥ 500 Ω)
1W: -10 đến +10 mV DC – Không CE
2W: -100 đến +100 mV DC – Không CE
3W: -1 đến +1 V DC (Tải ≥ 800 Ω)
4W: -10 đến +10 V DC (Tải ≥ 8000 Ω)
5W: -5 đến +5 V DC (Tải ≥ 4000 Ω)
0: Tùy chỉnh điện áp
01: Tùy chỉnh điện áp (Không CE)
[3] NGUỒN CẤP
● Nguồn AC
M: 85–264 VAC (47–66 Hz) – Không CE
● Nguồn DC
R: 24 VDC
(Dải hoạt động ±10%, ripple tối đa 10% p-p)
[4] TÙY CHỌN (có thể chọn nhiều)
● Thời gian đáp ứng (0–90%)
Mặc định: ≤ 0.5 giây
/K: Đáp ứng nhanh (~25 ms)
/F: Đáp ứng nhanh (≤ 1 ms)
● Tùy chọn khác
/Q: Tùy chọn đặc biệt khác (cần chỉ định chi tiết)
