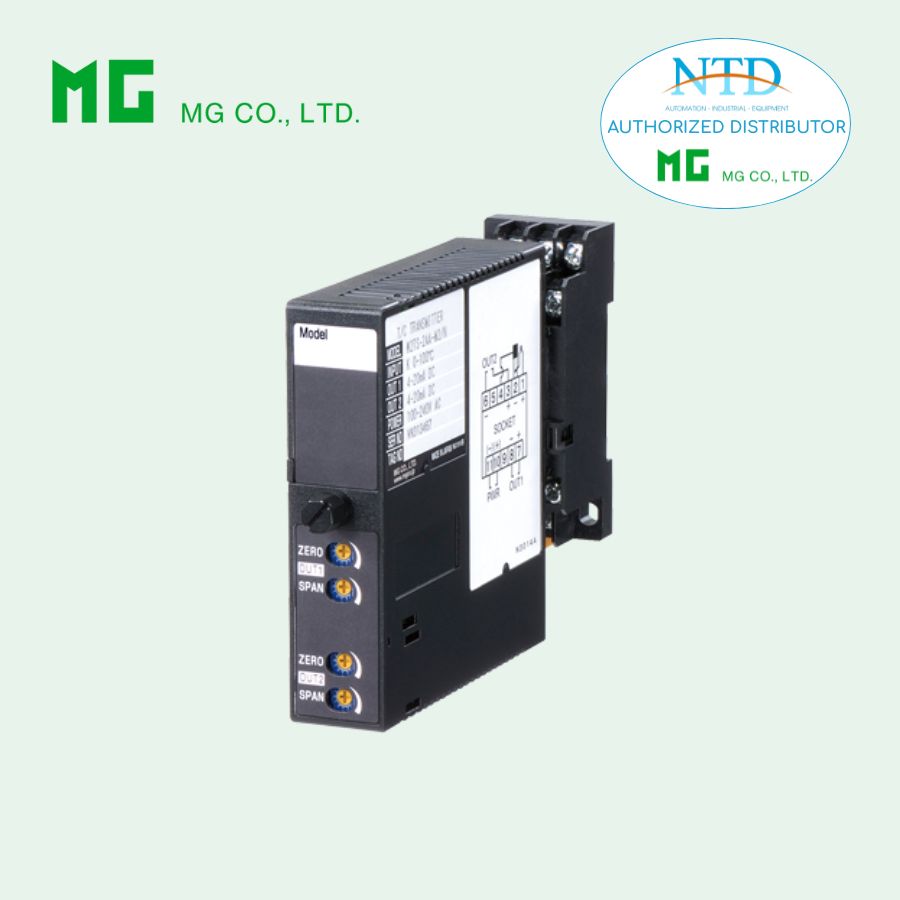

Thiết bị chuyển đổi tín hiệu, Model: W2DY-246Y-M2

Liên hệ Còn hàng

Model: W2DY-246Y-M2
Thương hiệu: MG (M-System)
Xuất xứ: Nhật Bản
Chính sách bán hàng
✅ Hàng chính hãng 100%
✅ Bảo hành & đổi trả do lỗi nhà sản xuất
✅ Giao hàng trên toàn quốc
✅ CO, CQ đầy đủ

Thông tin sản phẩm

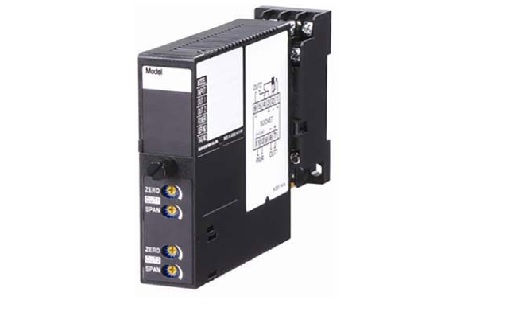

W2DY-246Y-M2 (Current Loop Supply) là bộ cấp nguồn vòng dòng 4–20 mA DC chất lượng cao, được thiết kế chuyên dụng cho các transmitter 2 dây trong hệ thống đo lường và điều khiển công nghiệp. Thiết bị cung cấp nguồn 24 V DC ổn định, tích hợp bảo vệ ngắn mạch, đảm bảo vận hành an toàn và tin cậy cho hệ thống. Với khả năng tương thích tốt với smart transmitter, nhiều tùy chọn ngõ ra dòng hoặc điện áp và dải nguồn cấp linh hoạt, W2DY là giải pháp lý tưởng cho các ứng dụng tự động hóa, giám sát và điều khiển quá trình.

Chức năng & Đặc điểm

Cấp nguồn cho vòng dòng 4 – 20 mA DC
Tích hợp bảo vệ ngắn mạch
Tương thích với các smart transmitter

Ứng dụng tiêu biểu

Sử dụng cho nhiều loại transmitter 2 dây

MODEL: W2DY–24[1][2]-[3][4]

NGUỒN CẤP VÒNG DÒNG

24: 24 V DC

NGÕ VÀO

Dòng điện: 4 – 20 mA DC

[1] NGÕ RA 1

Dòng điện

A: 4 – 20 mA DC (Điện trở tải tối đa 750 Ω)
B: 2 – 10 mA DC (Điện trở tải tối đa 1500 Ω)
C: 1 – 5 mA DC (Điện trở tải tối đa 3000 Ω)
D: 0 – 20 mA DC (Điện trở tải tối đa 750 Ω)
E: 0 – 16 mA DC (Điện trở tải tối đa 900 Ω)
F: 0 – 10 mA DC (Điện trở tải tối đa 1500 Ω)
G: 0 – 1 mA DC (Điện trở tải tối đa 15 kΩ)
Z: Dòng điện theo yêu cầu (xem mục THÔNG SỐ NGÕ RA)

Điện áp

1: 0 – 10 mV DC (Điện trở tải tối thiểu 10 kΩ)
2: 0 – 100 mV DC (Điện trở tải tối thiểu 100 kΩ)
3: 0 – 1 V DC (Điện trở tải tối thiểu 1000 Ω)
4: 0 – 10 V DC (Điện trở tải tối thiểu 10 kΩ)
5: 0 – 5 V DC (Điện trở tải tối thiểu 5000 Ω)
6: 1 – 5 V DC (Điện trở tải tối thiểu 5000 Ω)
0: Điện áp theo yêu cầu (xem mục THÔNG SỐ NGÕ RA)

[2] NGÕ RA 2

Y: Không có

Dòng điện

A: 4 – 20 mA DC (Điện trở tải tối đa 350 Ω)
B: 2 – 10 mA DC (Điện trở tải tối đa 700 Ω)
C: 1 – 5 mA DC (Điện trở tải tối đa 1400 Ω)
D: 0 – 20 mA DC (Điện trở tải tối đa 350 Ω)
E: 0 – 16 mA DC (Điện trở tải tối đa 430 Ω)
F: 0 – 10 mA DC (Điện trở tải tối đa 700 Ω)
G: 0 – 1 mA DC (Điện trở tải tối đa 7000 Ω)
Z: Dòng điện theo yêu cầu (xem mục THÔNG SỐ NGÕ RA)

Điện áp

Dải điện áp tương tự Ngõ ra 1

[3] NGUỒN CẤP THIẾT BỊ

Nguồn AC

M2: 100 – 240 V AC
(Dải điện áp hoạt động 85 – 264 V, 47 – 66 Hz)
(Chọn mã /N cho mục Tiêu chuẩn & Chứng nhận)

Nguồn DC

R: 24 V DC
(Dải hoạt động 24 V ±10 %, độ gợn tối đa 10 %p-p)
R2: 11 – 27 V DC
(Dải hoạt động 11 – 27 V, độ gợn tối đa 10 %p-p)
(Chọn mã /N cho mục Tiêu chuẩn & Chứng nhận)
P: 110 V DC
(Dải hoạt động 85 – 150 V, độ gợn tối đa 10 %p-p)
(Chọn mã /N cho mục Tiêu chuẩn & Chứng nhận)
