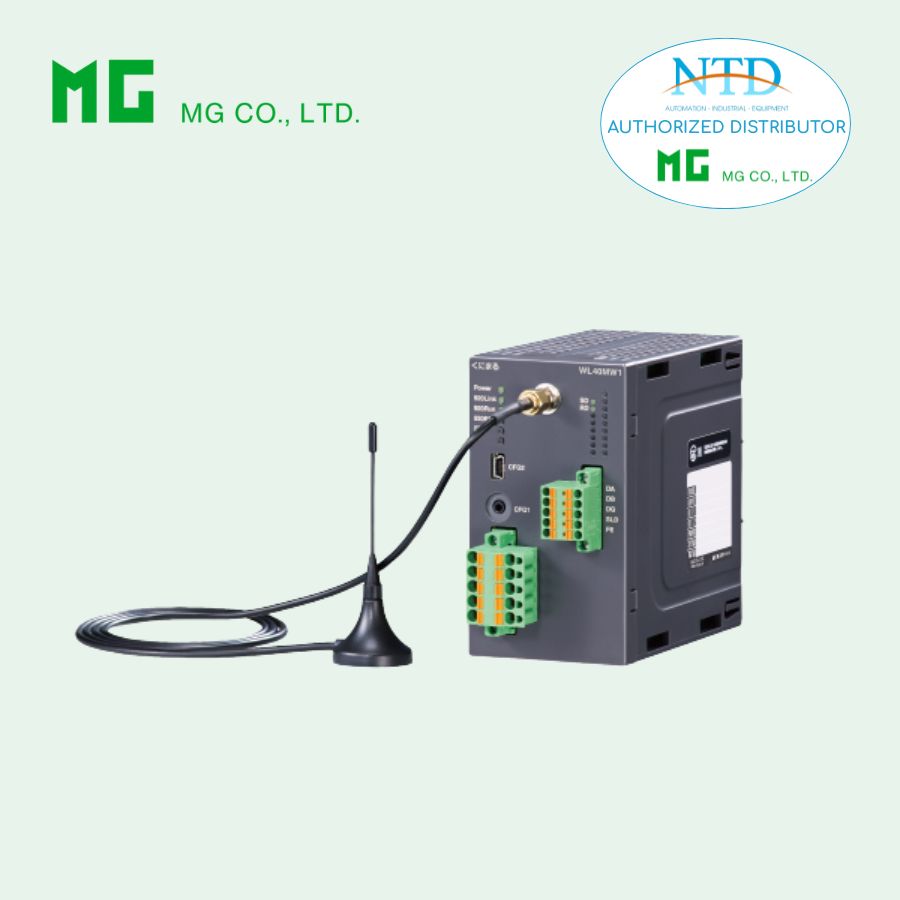

Thiết bị cổng kết nối không dây WL40EW2VN của MG (M-System)

WL40EW2VN là thiết bị Wireless Gateway chuyên dụng cho thị trường Việt Nam, cho phép kết nối và chuyển đổi linh hoạt giữa Modbus-RTU (RS-485) và Modbus/TCP (Ethernet). Thiết bị sử dụng băng tần 920MHz với khả năng truyền xa, ổn định, phù hợp cho các hệ thống giám sát và tự động hóa công nghiệp.

Thông tin chung

• Model: WL40EW2VN-[1][2]
• Dòng sản phẩm: Wireless I/O WL40VN Series
• Loại: Wireless Gateway (thiết bị trung tâm – parent device)
• Chuẩn giao tiếp: Modbus/TCP, Modbus-RTU (transparent)
• Ứng dụng: Chỉ sử dụng tại Việt Nam

Cấu hình đặt hàng

Nguồn cấp [1]

• S: 12V DC (±10%)
• R: 24V DC (±10%)

Tùy chọn [2]

• /S: Anten dạng sleeve (trong nhà)
• /E: Anten rooftop (ngoài trời)
• /Q: Tùy chọn đặc biệt (ví dụ: coating bảo vệ)

Tùy chọn coating (/Q)

• /C01: Silicone
• /C02: Polyurethane
• /C03: Rubber

Tính năng & đặc điểm nổi bật

• Tích hợp module wireless 920MHz chuẩn IEEE 802.15.4g
• Giao tiếp Modbus-RTU qua RS-485 và chuyển đổi sang Modbus/TCP
• Hỗ trợ kết nối tối đa 100 thiết bị con (slave)
• Khoảng cách truyền tối đa lên đến ~1 km (line-of-sight)
• Bảo mật cao với AES 128-bit
• Cấu hình và giám sát dễ dàng qua web browser
• Khả năng chống nhiễu tốt, phù hợp môi trường công nghiệp

Thông số truyền thông

Ethernet

• Chuẩn: IEEE 802.3u
• Tốc độ: 10/100 Mbps (Auto Negotiation)
• Cổng: RJ-45
• Khoảng cách tối đa: 100 m

Modbus/TCP

• Port: 502
• Số kết nối socket: tối đa 8
• IP mặc định: 192.168.0.1 (có thể thay đổi)

Wireless

• Tần số: 920MHz (918.9 – 922.5 MHz)
• Tốc độ truyền: tối đa 100 kbps
• Công suất phát: 20 mW
• Điều chế: GFSK
• Kênh: 2 – 7ch

Kết nối & giao diện

• Wireless: SMA coaxial connector
• Nguồn: Terminal clamp
• Ethernet: RJ-45
• Bảo trì: Mini USB Type-B
• LED hiển thị: Power, Link, Wireless status
• Nút chức năng: IP Reset

Điều kiện vận hành

• Nhiệt độ: -20 ~ +60°C
• Độ ẩm: 10 ~ 90%RH (không ngưng tụ)
• Lắp đặt: DIN rail
• Khối lượng: ~270g

Ứng dụng tiêu biểu

• Hệ thống SCADA, IoT công nghiệp
• Nhà máy sản xuất, tự động hóa
• Giám sát năng lượng, môi trường
• Kết nối thiết bị ở khu vực khó đi dây

Tiêu chuẩn & chứng nhận

• QCVN 47:2015/BTTTT
• QCVN 96:2015/BTTTT
