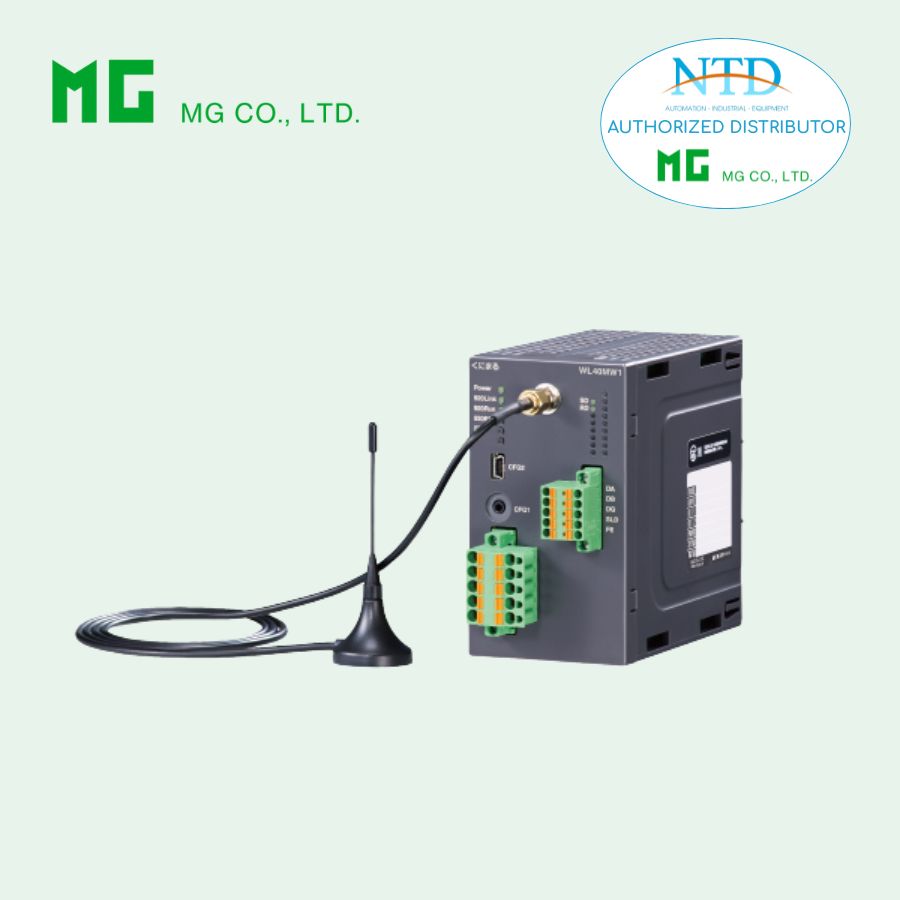

Thiết bị cổng kết nối không dây WL40MW1TW của MG (M-System)

WL40MW1TW là thiết bị cổng kết nối không dây (Wireless Gateway – thiết bị con) thuộc dòng WL40TW Series, hoạt động trên băng tần 920MHz dành riêng cho thị trường Đài Loan. Thiết bị đóng vai trò trung gian kết nối giữa mạng wireless và RS-485 (Modbus-RTU), giúp mở rộng hệ thống truyền thông công nghiệp một cách linh hoạt, giảm thiểu việc đi dây phức tạp.

Thông tin chung

• Model: WL40MW1TW-[1][2]
• Dòng sản phẩm: Wireless I/O WL40TW Series
• Loại: Wireless Gateway (child device)
• Giao thức: Modbus-RTU (transparent)
• Khu vực sử dụng: Đài Loan
• Lưu ý: Khi nhập khẩu vào Đài Loan cần đăng ký với NCC (cấp phép nhập khẩu)

Cấu hình đặt hàng

Nguồn cấp [1]

• S: 12V DC (±10%)
• R: 24V DC (±10%)

Tùy chọn [2]

• /S: Anten trong nhà (sleeve)
• /E: Anten ngoài trời (rooftop)
• /Q: Tùy chọn đặc biệt

Tùy chọn coating (/Q)

• /C01: Silicone
• /C02: Polyurethane
• /C03: Rubber

Tính năng & đặc điểm nổi bật

• Tích hợp module truyền thông không dây 920MHz (IEEE 802.15.4g)
• Hoạt động như gateway giữa wireless và RS-485
• Hỗ trợ giao thức Modbus-RTU ổn định, phổ biến trong công nghiệp
• Kết nối tối đa 31 thiết bị RS-485
• Khoảng cách truyền RS-485 lên đến 500 m
• Bảo mật dữ liệu với AES 128-bit
• Cấu hình dễ dàng bằng phần mềm PC configurator
• Thiết kế nhỏ gọn, lắp DIN rail, phù hợp tủ điện công nghiệp

Thông số truyền thông

Modbus (RS-485)

• Chuẩn: TIA/EIA-485-A
• Kiểu truyền: Half-duplex
• Tốc độ: 4.8k / 9.6k / 19.2k / 38.4 kbps
• Khoảng cách: tối đa 500 m
• Số node: tối đa 31
• Cài đặt: qua phần mềm PC

Wireless

• Chuẩn: IEEE 802.15.4g
• Tần số: 920.2 – 924.8 MHz
• Băng thông: 400 kHz
• Công suất phát: 20 mW
• Tốc độ: tối đa 100 kbps
• Kênh: 1 – 8
• Bảo mật: AES 128-bit

Kết nối & giao diện

• Wireless: SMA connector
• RS-485: Terminal clamp
• Nguồn: Terminal clamp
• Bảo trì: Mini USB Type-B
• LED hiển thị: Power, ERR, RD, SD, trạng thái wireless

Điều kiện vận hành

• Nhiệt độ: -20 ~ +60°C
• Độ ẩm: 10 ~ 90%RH (không ngưng tụ)
• Lắp đặt: DIN rail
• Khối lượng: ~260g

Ứng dụng tiêu biểu

• Kết nối thiết bị RS-485 vào mạng không dây trong nhà máy
• Hệ thống SCADA, IoT công nghiệp
• Giám sát từ xa tại khu vực khó đi dây
• Tối ưu chi phí triển khai hạ tầng truyền thông
