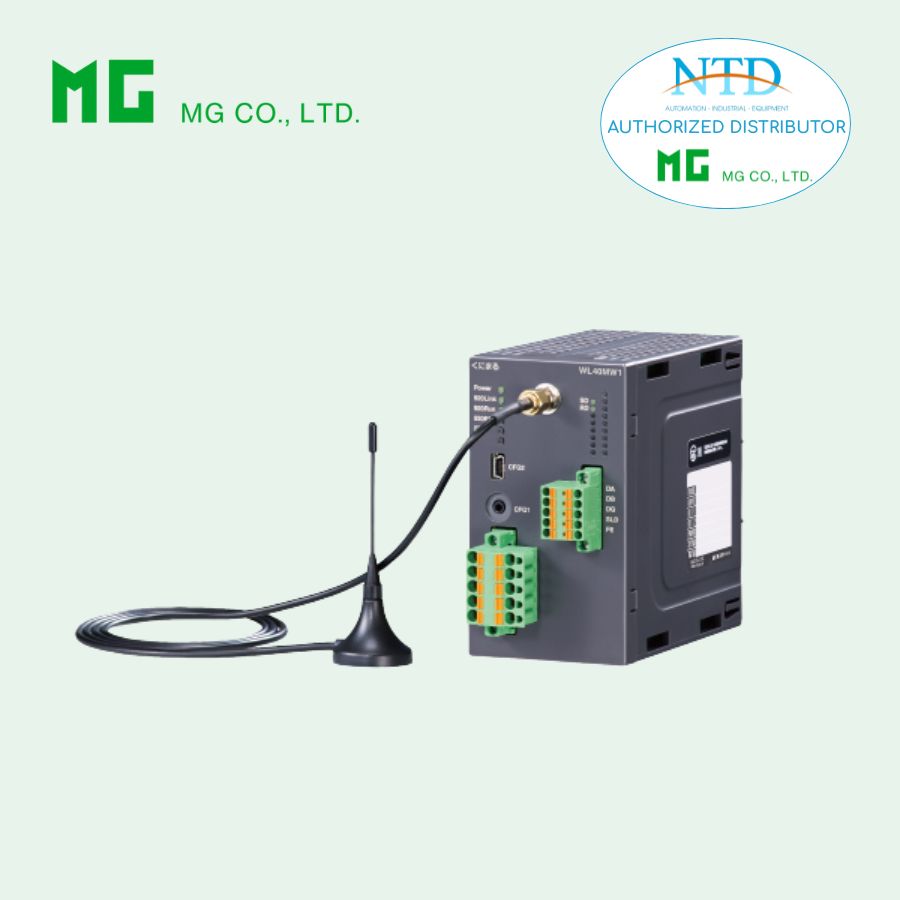

Thiết bị cổng kết nối không dây WL40MW1VN của MG

WL40MW1VN là thiết bị cổng kết nối không dây (Wireless Gateway – thiết bị con) thuộc dòng WL40VN Series, sử dụng băng tần 920MHz dành riêng cho thị trường Việt Nam. Thiết bị đóng vai trò trung gian kết nối giữa mạng wireless và RS-485 (Modbus-RTU), giúp mở rộng hệ thống truyền thông trong các ứng dụng tự động hóa công nghiệp mà không cần đi dây phức tạp.

Thông tin chung

• Model: WL40MW1VN-[1][2]
• Dòng sản phẩm: Wireless I/O WL40VN Series
• Loại: Wireless Gateway (child device)
• Giao thức: Modbus-RTU (transparent)
• Ứng dụng: Sử dụng tại Việt Nam

Cấu hình đặt hàng

Nguồn cấp [1]

• S: 12V DC (±10%)
• R: 24V DC (±10%)

Tùy chọn [2]

• /S: Anten trong nhà (sleeve)
• /E: Anten ngoài trời (rooftop)
• /Q: Tùy chọn đặc biệt

Tùy chọn coating (/Q)

• /C01: Silicone
• /C02: Polyurethane
• /C03: Rubber

Tính năng & đặc điểm nổi bật

• Tích hợp module truyền thông không dây 920MHz (IEEE 802.15.4g)
• Hoạt động như gateway giữa wireless và RS-485
• Giao tiếp Modbus-RTU ổn định, phù hợp hệ thống công nghiệp
• Kết nối tối đa 31 thiết bị trong mạng RS-485
• Khoảng cách truyền RS-485 lên đến 500 m
• Bảo mật cao với AES 128-bit
• Cấu hình linh hoạt bằng phần mềm PC configurator
• Thiết kế nhỏ gọn, lắp DIN rail, dễ triển khai

Thông số truyền thông

Modbus (RS-485)

• Chuẩn: TIA/EIA-485-A
• Kiểu truyền: Half-duplex
• Tốc độ: 4.8k / 9.6k / 19.2k / 38.4 kbps
• Khoảng cách: tối đa 500 m
• Số node: tối đa 31
• Cài đặt: qua phần mềm PC

Wireless

• Chuẩn: IEEE 802.15.4g
• Tần số: 920MHz (918.9 – 922.5 MHz)
• Công suất phát: 20 mW
• Tốc độ: tối đa 100 kbps
• Kênh: 2 – 7
• Bảo mật: AES 128-bit

Kết nối & giao diện

• Wireless: SMA connector
• RS-485: Terminal clamp
• Nguồn: Terminal clamp
• Bảo trì: Mini USB Type-B
• LED hiển thị: Power, ERR, RD, SD, Wireless status

Điều kiện vận hành

• Nhiệt độ: -20 ~ +60°C
• Độ ẩm: 10 ~ 90%RH (không ngưng tụ)
• Lắp đặt: DIN rail
• Khối lượng: ~260g

Ứng dụng tiêu biểu

• Kết nối thiết bị hiện trường qua RS-485 vào mạng wireless
• Mở rộng hệ thống SCADA, IoT công nghiệp
• Nhà máy sản xuất, trạm giám sát từ xa
• Các khu vực khó đi dây hoặc cần giảm chi phí cáp

Tiêu chuẩn & chứng nhận

• QCVN 47:2015/BTTTT
• QCVN 96:2015/BTTTT
