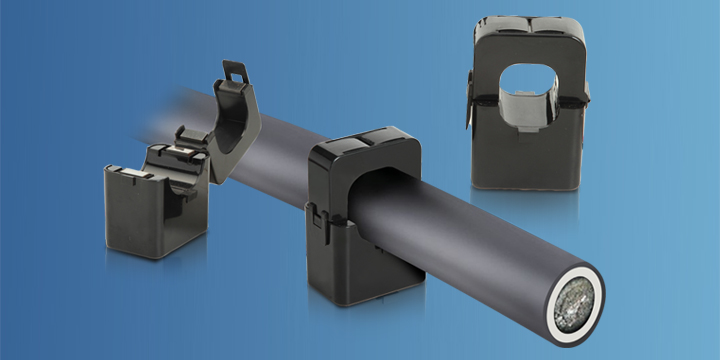

TSC-016/024/36 Miniature Split Core Current Transformer

TSC-016/024/36 Miniature Split Core Current Transformer

Ứng dụng

Đo lường hiện tại

Các phép đo thông số điện

Đo sáng phụ hoặc đồng hồ đo mạch đa nhánh

Hệ thống điều khiển

Thông số kỹ thuật

Độ bền điện môi AC 2KV 1 phút, AC 2,5KV 5 giây

Điện trở cách điện DC 500V 100M Ω / phút

Dòng nhiệt thời gian ngắn (Ith) ≦ 40 x Ipr (dòng sơ cấp định mức) trong 1 giây

Quá dòng liên tục (Icth) 1,2 x dòng định mức

Dòng điện động (Idyn) 2,5 x Ith

Tần số định mức 50-400Hz

Nhiệt độ hoạt động -40 - 70 ° C

Nhiệt độ bảo quản -45 - 85 ° C

Độ ẩm ≦ 90% không ngưng tụ

Vật liệu nhà ở PP, chống cháy UL94-V0

Mức độ bảo vệ IP 30, IEC / EN 60529

Ferrite lõi

Dây nam châm 2UEW

Dây dẫn UL1015 22 # AWG, PVC 105 ° C 600V

Vòi vật liệu PET

Tuân thủ tiêu chuẩn ANSI C57.13, ANSI C12.20, IEC / EN61869-2, IEC 60044-1

Trọng lượng TSC-024 (260g ± 10g), TSC-036 (295g ± 10g), TSC-016 (100g ± 10g)

-------------------------------------
