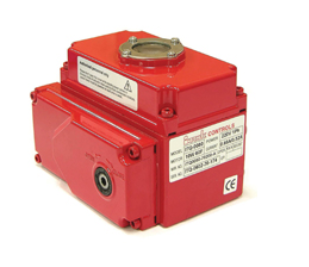

Bộ điều khiển van điện từ đóng mở tự động ITQ 0080
1. Giới thiệu sản phẩm bộ điện điều khiển ITQ 0080
Trong các hệ thống công nghiệp hiện đại, việc điều khiển và vận hành các van đúng cách đóng vai trò cực kỳ quan trọng để đảm bảo hiệu suất và độ chính xác của toàn bộ hệ thống. Bộ điện điều khiển van ITQ 0080 là một sản phẩm tiên tiến được thiết kế để đáp ứng các yêu cầu khắt khe trong các ứng dụng công nghiệp, giúp tối ưu hóa việc điều khiển van và nâng cao hiệu quả hoạt động của các hệ thống tự động hóa.
2. Đặc điểm Model: ITQ 0080
+ Model ITQ 0080 là loại thiết kế cho size van nhỏ , áp torque 80Nm.
+ Động cơ hộp số chạy êm, không gây tiếng ồn.
+ Khớp nối tiêu chuẩn, mặt bích ghép van ISO 5211.
+ Có cây khóa 6mm để đóng mở van bằng tay khi mất điện.
+ Mặt đồng hồ báo góc mở van rõ nét.
+ Màu sơn: Xanh, đỏ, vàng.
+ Lớp bảo vệ IP 66 ( option IP 68 )
3. Thông số kỹ thuật chung
- Nguồn cấp:
+ 110,220VAC/1Ph/50,60Hz
+ 380,440VAC/3Ph/50,60Hz, 24VDC
- Nguồn điện điều khiển: 110,220VAC/1Ph/50,60Hz
- Chu kỳ hoạt động bật tắt ( ON – OFF) : S2 30 phút
- Chu kỳ nhiệm vụ điều chế S4: 50%, 1.200 bắt đầu/ giờ
- Động cơ: Động cơ cảm ứng
- Công tắc giới hạn: 2 cái cho mở và đóng (5A, 250VAC)
- Công tắc giới hạn phụ trợ: 2 cái cho mở và đóng (5A, 250VAC)
- Chỉ định vị trí: Đồng hồ đo cơ học liên tục có mũi tên
- Ghi đè thủ công: Trục ép đùn ở phía dưới
- Vận hành thủ công: Bằng Cờ lê (M6) trực tiếp vào bánh răng trục vít
- Tự khóa: Bằng cách sử dụng bánh răng trục vít
- Nút chặn cơ khí: 1 cái cho mỗi đầu di chuyển (mở và đóng) bên ngoài và có thể điều chỉnh
- Khối thiết bị đầu cuối: Loại đẩy lò xo
- Đầu nối cáp: 2-M20X1.5 ( Tùy chọn: 2-PF1/2”)
- Lò sưởi không khí: 3W(110/220VAC) để chống ngưng tụ
- Nhiệt độ hoạt động: -20°C đến 70°C, phù hợp cho nhiều môi trường công nghiệp.
- Độ ẩm môi trường: 90% RH tối đa, không ngưng tụ.
4. Thông số kỹ thuật của Model: ITQ 0080
Model: ITQ 0080
Mo-men xoắn định mức (Nm): 80Nm (8kg/m)
Chu kỳ làm việc S2: S4: 1.200 bắt đầu/ giờ
Thời gian hoạt động (giây) 50Hz: 16 giây
Thời gian hoạt động (giây) 60Hz: 14 giây
Kích thước trục cái (mm): Hình vuông 17x17mm
Lớp cách điện động cơ: E
|
Dòng điện định mức (Amp) |
110V |
0,97A |
|
220V |
0,52A |
|
|
380V |
0,52A |
|
|
440V |
0,56A |
|
|
24VDC |
1,9A |
Số lượng tay quay: 7
Mặt bích lắp ISO 5211: mặc bích ISO F05/07
Trọng lượng: 3,5Kg
5. Chức năng sử dụng
+ Dùng thay thế cho van điều khiển tay.
+ Phù hợp lắp van bi, van bướm cửa gió size nhỏ.
+ Đóng mở van ở góc 0o ~ 90o - ±10% thời gian 50 Hz/ 165.
+ Option đóng mở Modul ( tuyến tính) tín hiệu.
+ Input - Output 4 ~ 20mA
+ Điện áp: 24VDC, 110V ~ 230 VAC, 380V – 440VAC /50Hz.6. Bộ điện điều khiển ITQ 0080 lắp van
+ Lắp van bi ren 2 ngả 1000 Psi size: DN50 – DN80
+ Lắp van bi ren 3 ngả 1000 Psi size: DN40 – DN50
+ Lắp van bướm wafer PN 16 Size: DN80 – DN 100
+ Lắp van bướm bích PN 16 Size: DN65
7. Các model của bộ điều khiển ITQ 0080
- ITQ 0020
- ITQ 0040
- ITQ 0080
- ITQ 0100
- ITQ 0160
- ITQ 0240
- ITQ 0350
- ITQ 0500
- ITQ 0800
- ITQ 1100
- ITQ 2000
- ITQ 3000
- ITQ 6000
- ITQ 9000
8. Kết luận
Bộ điện điều khiển van ITQ 0080 là một giải pháp tối ưu cho các hệ thống công nghiệp đòi hỏi sự chính xác, hiệu quả và độ tin cậy cao trong việc điều khiển các loại van. Với khả năng hoạt động ổn định trong môi trường khắc nghiệt, bộ điều khiển này mang đến nhiều lợi ích cho các ứng dụng trong các ngành công nghiệp khác nhau như cấp thoát nước, chế biến thực phẩm, HVAC, dầu khí, và nhiều ngành công nghiệp khác.
------------------------
