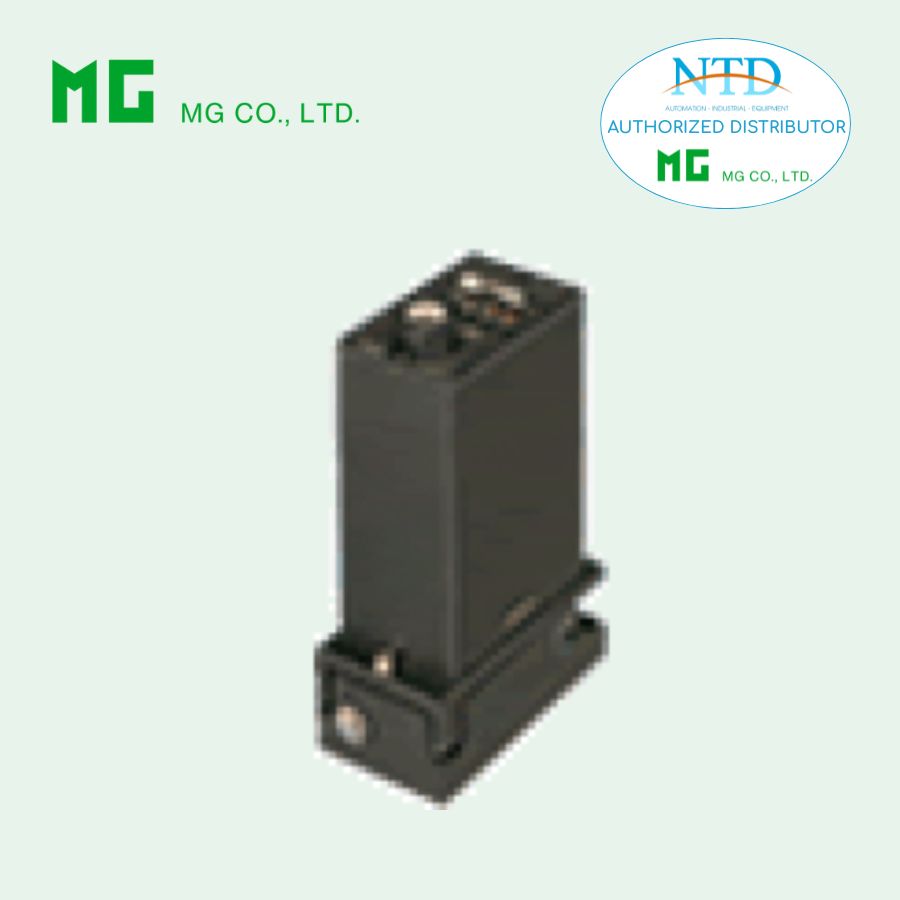

Bộ chuyển đổi tín hiệu VP MG (M-System)

VP – I/P Transducer thuộc dòng Plug-in Signal Conditioners M-UNIT là bộ chuyển đổi tín hiệu điện sang khí nén (Current/Voltage to Pneumatic). Thiết bị có nhiệm vụ biến đổi tín hiệu điện DC (4–20 mA hoặc 1–5 V) thành tín hiệu khí nén tỷ lệ tiêu chuẩn như 3–15 psi hoặc 20–100 kPa, phục vụ điều khiển các thiết bị khí nén trong hệ thống tự động hóa.

Với cảm biến áp suất bán dẫn tích hợp trong mạch phản hồi, VP mang lại độ chính xác cao, độ phân giải tốt và khả năng vận hành ổn định trong nhiều môi trường công nghiệp.

Đặc điểm nổi bật

• Chuyển đổi chính xác điện – khí (I/P): Tín hiệu điện được chuyển thành tín hiệu khí nén tuyến tính, ổn định.
• Cảm biến áp suất bán dẫn: Tăng độ chính xác, độ nhạy và độ bền của hệ thống.
• Độ phân giải cao: Đảm bảo tín hiệu đầu ra mượt, phù hợp cho điều khiển PID.
• Không bị ảnh hưởng bởi vị trí lắp đặt: Hoạt động ổn định dù lắp theo nhiều hướng khác nhau.
• Tùy chọn nhiều chuẩn áp suất đầu ra: 3–15 psi, 0.2–1.0 bar, 20–100 kPa…
• Thiết kế nhỏ gọn, mật độ cao: Dễ dàng tích hợp trong tủ điều khiển.
• Điều chỉnh Zero & Span tiện lợi: Tối ưu hiệu chuẩn trực tiếp trên thiết bị.

Thông số kỹ thuật chính

Ngõ vào (Input)

• Dòng: 4 – 20 mA DC (trở kháng 250 Ω)
• Điện áp: 1 – 5 V DC (trở kháng ≥ 1 MΩ)

Ngõ ra (Output – Pneumatic)

• Dải tiêu chuẩn:
  • 20 – 100 kPa
  • 0.2 – 1.0 bar
  • 3 – 15 psig
• Lưu lượng khí tối đa:
  • Cấp khí: 60 Nl/phút
  • Xả khí: 60 Nl/phút

Nguồn cấp

• AC: 100 – 240 V AC
• DC: 12 / 24 / 48 V DC

Điều kiện khí nén

• Áp suất cấp: 140 kPa ±10% (~1.4 bar)
• Yêu cầu khí: Khí sạch, khô, không chứa bụi (khuyến nghị lọc 0.01 micron)
• Lưu lượng tiêu thụ: ~6 Nl/phút

Hiệu năng

• Độ chính xác: ±0.3% (bao gồm tuyến tính và lặp lại)
• Tuyến tính: ±0.2%
• Độ lặp lại: ±0.1%
• Hệ số nhiệt: ±0.05%/°C
• Thời gian đáp ứng: ≤ 3 giây

Cách ly & bảo vệ

• Cách ly: Input với nguồn
• Điện trở cách ly: ≥ 100 MΩ
• Chịu điện áp: 2000 V AC / 1 phút

Điều kiện vận hành

• Nhiệt độ: -5 đến +60°C
• Độ ẩm: 30 – 90% RH
• Lắp đặt: Gắn bề mặt
• Trọng lượng: ~750 g

Ứng dụng phổ biến

• Hệ thống điều khiển van khí nén: Chuyển tín hiệu từ PLC/PID thành áp suất điều khiển van
• Nhà máy hóa chất, dầu khí: Điều khiển quá trình bằng tín hiệu khí nén
• Ngành thực phẩm & dược phẩm: Ứng dụng trong môi trường yêu cầu an toàn cao
• Nhà máy điện: Kết nối giữa hệ thống điều khiển điện tử và thiết bị khí nén
• Hệ thống điều khiển PID: Chuyển đổi tín hiệu 4–20 mA sang tín hiệu khí nén để vận hành actuator
• Tích hợp hệ thống cũ (retrofit): Kết nối giữa thiết bị điện hiện đại và hệ thống khí nén truyền thống
