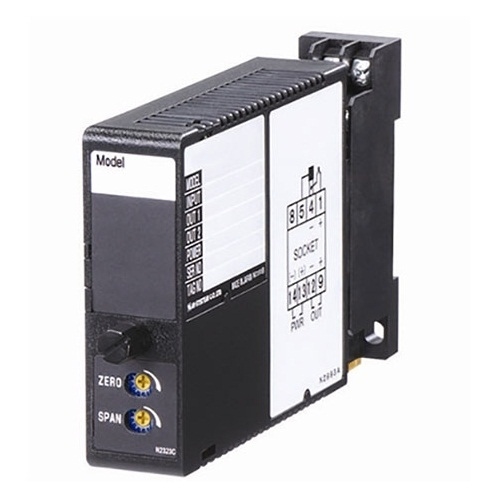

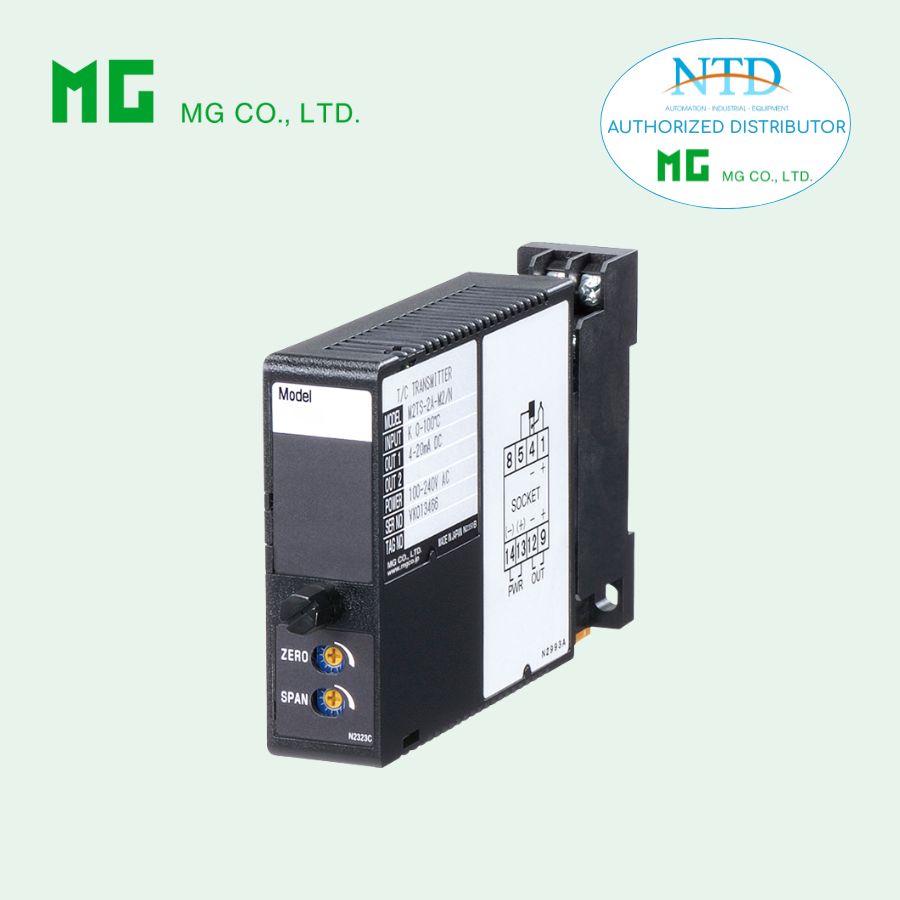

Bộ chuyển đổi dòng điện W2CA MG (M-System)

W2CA là bộ chuyển đổi dòng điện xoay chiều chất lượng cao của M-System, được thiết kế để chuyển đổi tín hiệu dòng từ biến dòng (CT) sang tín hiệu quá trình tiêu chuẩn như 4-20 mA hoặc điện áp DC. Thiết bị sử dụng phương pháp đo giá trị trung bình và được hiệu chuẩn RMS, đảm bảo độ chính xác và ổn định trong các ứng dụng công nghiệp.

Với thiết kế bảo vệ CT khi hở mạch, độ gợn sóng thấp và khả năng cách ly an toàn giữa ngõ vào, ngõ ra và nguồn cấp, W2CA đặc biệt phù hợp cho các hệ thống giám sát và điều khiển động cơ, bơm, lò gia nhiệt cũng như theo dõi dòng điện đường dây và nguồn cấp trong DCS, PLC và SCADA. Thiết bị có thể lắp DIN rail hoặc gắn bề mặt, đáp ứng các tiêu chuẩn quốc tế như CE, UL, RoHS, đảm bảo độ tin cậy cao trong môi trường công nghiệp.

Chức năng & Đặc điểm

• Chuyển đổi dòng điện xoay chiều từ biến dòng (CT) thành tín hiệu quá trình tiêu chuẩn

• Độ gợn sóng (ripple) thấp

• Tín hiệu đầu vào được đấu vòng riêng, không đi qua đế cắm nhằm tránh hiện tượng nóng chảy do dòng khởi động lớn của động cơ

• Tích hợp mạch bảo vệ CT khi hở mạch

Ứng dụng điển hình

• Giám sát và điều khiển tập trung động cơ, bơm hoặc lò gia nhiệt trong hệ thống DCS

• Giám sát dòng điện đường dây và dòng nguồn cấp

MODEL: W2CA–[1][2][3]-[4][5]

THÔNG TIN ĐẶT HÀNG

• Mã đặt hàng: W2CA-[1][2][3]-[4][5]
  (Ví dụ: W2CA-5AA-M2/CE/Q)

• Dải ngõ ra đặc biệt (áp dụng cho mã Z & 0)

• Chỉ định chi tiết cho tùy chọn mã /Q
  (ví dụ: /C01/S01)

Lưu ý: Nếu một trong các ngõ ra là tín hiệu dòng điện, nên chọn cho Output 1 để cho phép tải lớn hơn.

[1] NGÕ VÀO (dạng sóng sin)

Dòng điện

• 1: 0 – 1 A AC

• 5: 0 – 5 A AC

[2] NGÕ RA 1

Dòng điện

• A: 4 – 20 mA DC (tải tối đa 750 Ω)

• B: 2 – 10 mA DC (tải tối đa 1500 Ω)

• C: 1 – 5 mA DC (tải tối đa 3000 Ω)

• D: 0 – 20 mA DC (tải tối đa 750 Ω)

• E: 0 – 16 mA DC (tải tối đa 900 Ω)

• F: 0 – 10 mA DC (tải tối đa 1500 Ω)

• G: 0 – 1 mA DC (tải tối đa 15 kΩ)

• Z: Dòng điện theo yêu cầu

Điện áp

• 1: 0 – 10 mV DC

• 2: 0 – 100 mV DC

• 3: 0 – 1 V DC

• 4: 0 – 10 V DC

• 5: 0 – 5 V DC

• 6: 1 – 5 V DC

• 4W: -10 – +10 V DC

• 5W: -5 – +5 V DC

• 0: Điện áp theo yêu cầu

[3] NGÕ RA 2

• Y: Không có

Dòng điện

• A: 4 – 20 mA DC (tải tối đa 350 Ω)

• B: 2 – 10 mA DC (tải tối đa 700 Ω)

• C: 1 – 5 mA DC (tải tối đa 1400 Ω)

• D: 0 – 20 mA DC (tải tối đa 350 Ω)

• E: 0 – 16 mA DC (tải tối đa 430 Ω)

• F: 0 – 10 mA DC (tải tối đa 700 Ω)

• G: 0 – 1 mA DC (tải tối đa 7000 Ω)

• Z: Dòng điện theo yêu cầu

Điện áp: Giống dải của Output 1

[4] NGUỒN CẤP

Nguồn AC

• M2: 100 – 240 V AC (85 – 264 V, 47 – 66 Hz)

Nguồn DC

• R: 24 V DC (±10 %)

• R2: 11 – 27 V DC (chọn /N cho tiêu chuẩn)

• P: 110 V DC (85 – 150 V DC)

[5] TÙY CHỌN

Tiêu chuẩn & chứng nhận

• /N: Không CE, không UL

• /CE: Chứng nhận CE

• /UL: UL & CE

Tùy chọn khác

• /Q: Tùy chọn theo yêu cầu

CHI TIẾT TÙY CHỌN /Q

• /C01: Phủ silicone

• /C02: Phủ polyurethane

• /C03: Phủ cao su (không áp dụng UL)

• /S01: Vít đấu dây bằng thép không gỉ

THÔNG SỐ CHUNG

• Kiểu lắp: Cắm module

• Đấu nối: Cọc vít M3 (0.8 N·m)

• Vỏ: Nhựa chống cháy (màu đen)

• Cách ly: Ngõ vào – ngõ ra 1 – ngõ ra 2 – nguồn

• Cảm biến: Giá trị trung bình (dạng sóng sin)

• Điều chỉnh Zero: -5 đến +5 % (mặt trước)

• Điều chỉnh Span: 95 – 105 % (mặt trước)

THÔNG SỐ NGÕ VÀO

• Tần số: 50 / 60 Hz

• Công suất tải CT:

  • ≤ 0.1 VA (0 – 1 A)

  • ≤ 0.5 VA (0 – 5 A)

• Khả năng quá tải:

  • 500 % trong 5 giây

  • 120 % liên tục

• Dải làm việc: 0 – 120 % định mức

THÔNG SỐ NGÕ RA

Dòng DC

• 0 – 20 mA DC

• Độ lệch: Tối đa 1.5 lần span

• Điện áp tải:

  • Output 1: 15 V max.

  • Output 2: 7 V max.

Điện áp DC

• -10 – +12 V DC (Output 2 đến 10 V)

LẮP ĐẶT

• Công suất tiêu thụ:

  • AC: 4 – 6 VA

  • DC: ~3 W

• Nhiệt độ làm việc: -5 đến +55 °C

• Độ ẩm: 30 – 90 %RH (không ngưng tụ)

• Lắp đặt: Gắn bề mặt hoặc DIN rail

• Khối lượng: 200 g

ĐẶC TÍNH

• Độ chính xác: ±0.3 %

• Hệ số nhiệt: ±0.015 %/°C

• Thời gian đáp ứng: ≤ 0.5 s

• Ripple: ≤ 0.5 %p-p

• Cách điện: ≥ 100 MΩ / 500 V DC

• Chịu điện áp: 2000 V AC / 1 phút

TIÊU CHUẨN & CHỨNG NHẬN

• CE, RoHS

• UL / C-UL Class I, Division 2

• UL 61010-1, CAN/CSA-C22.2 No.61010-1
