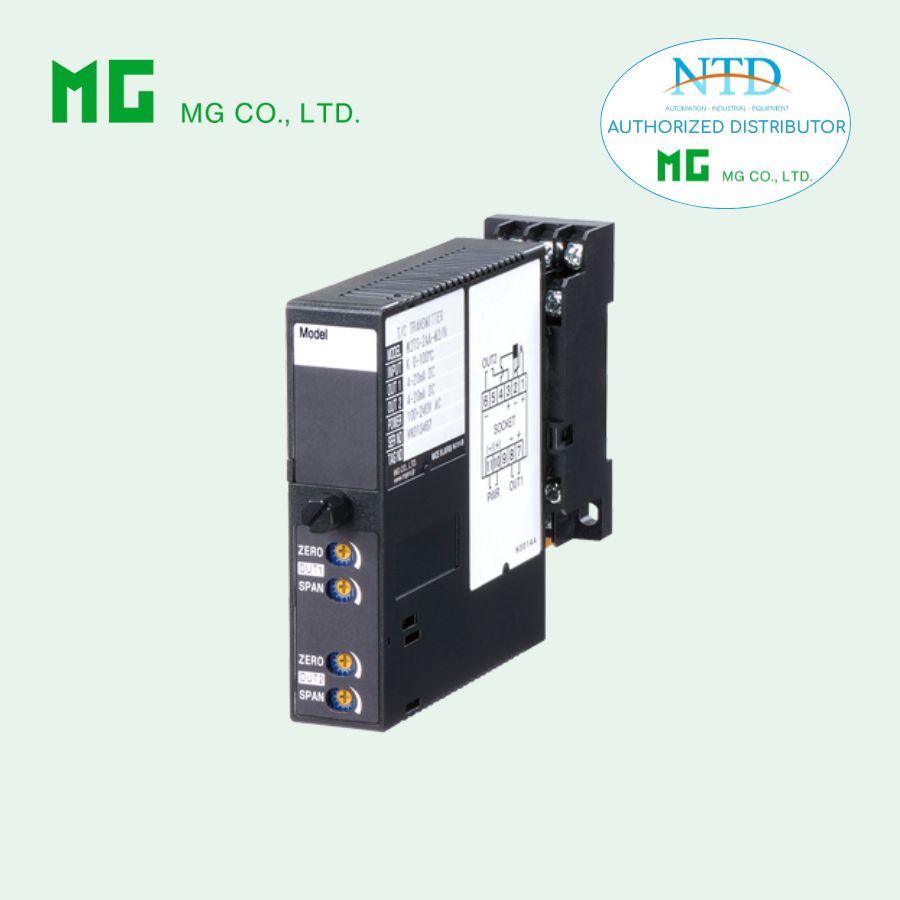

Bộ chuyển đổi biến trở W2MS MG (M-System)

W2MS là bộ chuyển đổi tín hiệu biến trở thuộc dòng Mini-MW, thiết kế nhỏ gọn với hai ngõ ra độc lập, chuyên dùng để chuyển đổi tín hiệu vị trí từ biến trở hoặc slidewire sang tín hiệu dòng hoặc điện áp DC tiêu chuẩn. Thiết bị sử dụng nguồn kích áp không đổi, cho phép hoạt động ổn định với biến trở có dải điện trở rộng từ 100 Ω đến 10 kΩ mà vẫn đảm bảo độ chính xác cao.

W2MS hỗ trợ điều chỉnh Zero/Span linh hoạt, có tùy chọn đáp ứng nhanh, cách ly an toàn giữa ngõ vào - ngõ ra - nguồn, phù hợp cho các ứng dụng đo mức bồn, vị trí, hành trình trong hệ thống tự động hóa công nghiệp, DCS và PLC.

Chức năng & Đặc điểm

• Cung cấp tín hiệu ngõ ra DC tỷ lệ với tín hiệu ngõ vào vị trí của biến trở hoặc slidewire
• Nguồn kích áp không đổi cho phép sử dụng biến trở có tổng điện trở từ 100 Ω đến 10 kΩ mà không ảnh hưởng đến độ chính xác
• Điều chỉnh Zero/Span lên đến 50% với mức tương tác tối thiểu
• Có phiên bản đáp ứng nhanh
• 2 ngõ ra độc lập

Ứng dụng tiêu biểu

• Đo mức bồn
• Đo vị trí

MODEL: W2MS–[1][2]-[3][4]

THÔNG TIN ĐẶT HÀNG

• Mã đặt hàng: W2MS-[1][2]-[3][4]
  (Ví dụ: W2MS-A6-M2/K/CE/Q)

• Dải ngõ ra đặc biệt (áp dụng cho mã Z & 0)

• Chỉ rõ yêu cầu kỹ thuật khi chọn tùy chọn /Q
  (ví dụ: /C01/S01)

• Lưu ý: Khi cần đồng thời ngõ ra dòng điện và điện áp, nên chọn ngõ ra dòng điện cho Output 1 để cho phép tải lớn hơn

NGÕ VÀO

• Tổng điện trở: 100 Ω – 10 kΩ

[1] OUTPUT 1

Dòng điện

• A: 4 – 20 mA DC (Tải tối đa 750 Ω)
• B: 2 – 10 mA DC (Tải tối đa 1500 Ω)
• C: 1 – 5 mA DC (Tải tối đa 3000 Ω)
• D: 0 – 20 mA DC (Tải tối đa 750 Ω)
• E: 0 – 16 mA DC (Tải tối đa 900 Ω)
• F: 0 – 10 mA DC (Tải tối đa 1500 Ω)
• G: 0 – 1 mA DC (Tải tối đa 15 kΩ)
• Z: Dòng điện theo yêu cầu (xem Thông số ngõ ra)

Điện áp

• 1: 0 – 10 mV DC (Tải ≥ 10 kΩ)
• 2: 0 – 100 mV DC (Tải ≥ 100 kΩ)
• 3: 0 – 1 V DC (Tải ≥ 1000 Ω)
• 4: 0 – 10 V DC (Tải ≥ 10 kΩ)
• 5: 0 – 5 V DC (Tải ≥ 5000 Ω)
• 6: 1 – 5 V DC (Tải ≥ 5000 Ω)
• 4W: -10 – +10 V DC (Tải ≥ 10 kΩ)
• 5W: -5 – +5 V DC (Tải ≥ 5000 Ω)
• 0: Điện áp theo yêu cầu (xem Thông số ngõ ra)

[2] OUTPUT 2

• Y: Không sử dụng

Dòng điện

• A: 4 – 20 mA DC (Tải tối đa 350 Ω)
• B: 2 – 10 mA DC (Tải tối đa 700 Ω)
• C: 1 – 5 mA DC (Tải tối đa 1400 Ω)
• D: 0 – 20 mA DC (Tải tối đa 350 Ω)
• E: 0 – 16 mA DC (Tải tối đa 430 Ω)
• F: 0 – 10 mA DC (Tải tối đa 700 Ω)
• G: 0 – 1 mA DC (Tải tối đa 7000 Ω)
• Z: Dòng điện theo yêu cầu

Điện áp

• Các dải tương tự Output 1

[3] NGUỒN CẤP

Nguồn AC

• M2: 100 – 240 V AC
  (Dải hoạt động 85 – 264 V, 47 – 66 Hz)
  (90 – 264 V đối với UL)

Nguồn DC

• R: 24 V DC (±10 %, ripple ≤ 10 %p-p)

• R2: 11 – 27 V DC (ripple ≤ 10 %p-p)

• P: 110 V DC (85 – 150 V)

[4] TÙY CHỌN

Thời gian đáp ứng (0 – 90 %)

• Không chọn: Chuẩn (≤ 0,5 giây)

• /K: Đáp ứng nhanh (~25 ms)

Tiêu chuẩn & chứng nhận

• /N: Không CE, không UL

• /CE: Dấu CE

• /UL: Chứng nhận UL, có CE

Tùy chọn khác

• /Q: Tùy chọn đặc biệt (chỉ rõ yêu cầu)

THÔNG SỐ TÙY CHỌN /Q

Lớp phủ

• /C01: Silicone

• /C02: Polyurethane

• /C03: Cao su (không áp dụng cho UL)

Vật liệu vít terminal

• /S01: Inox (không áp dụng cho UL)

THÔNG SỐ CHUNG

• Kiểu lắp: Dạng module cắm
• Đấu nối: Terminal vít M3 (0,8 N·m)
• Vỏ: Nhựa chống cháy (màu đen)
• Cách ly: Ngõ vào – Output 1 – Output 2 – Nguồn
• Điều chỉnh Zero: 0 – 50 % tổng điện trở
• Điều chỉnh Span: 50 – 100 % tổng điện trở

THÔNG SỐ NGÕ VÀO

• Span tối thiểu: 50 % tổng điện trở
• Điện áp kích: 0,5 V DC

THÔNG SỐ NGÕ RA

Dòng DC

• 0 – 20 mA DC
• Span tối thiểu: 1 mA
• Offset: ≤ 1,5 lần span

Điện áp DC

• -10 – +12 V DC (Output 2 tối đa 10 V)
• Span tối thiểu: 5 mV

LẮP ĐẶT

• Công suất tiêu thụ:

  • AC: 4–6 VA

  • DC: ~3 W

• Nhiệt độ làm việc: -5 đến +55 °C

• Độ ẩm: 30 – 90 %RH

• Lắp đặt: Gắn bề mặt hoặc DIN rail

• Khối lượng: 200 g

ĐỘ CHÍNH XÁC

• Sai số: ±0,1 %

• Hệ số nhiệt: ±0,015 %/°C
