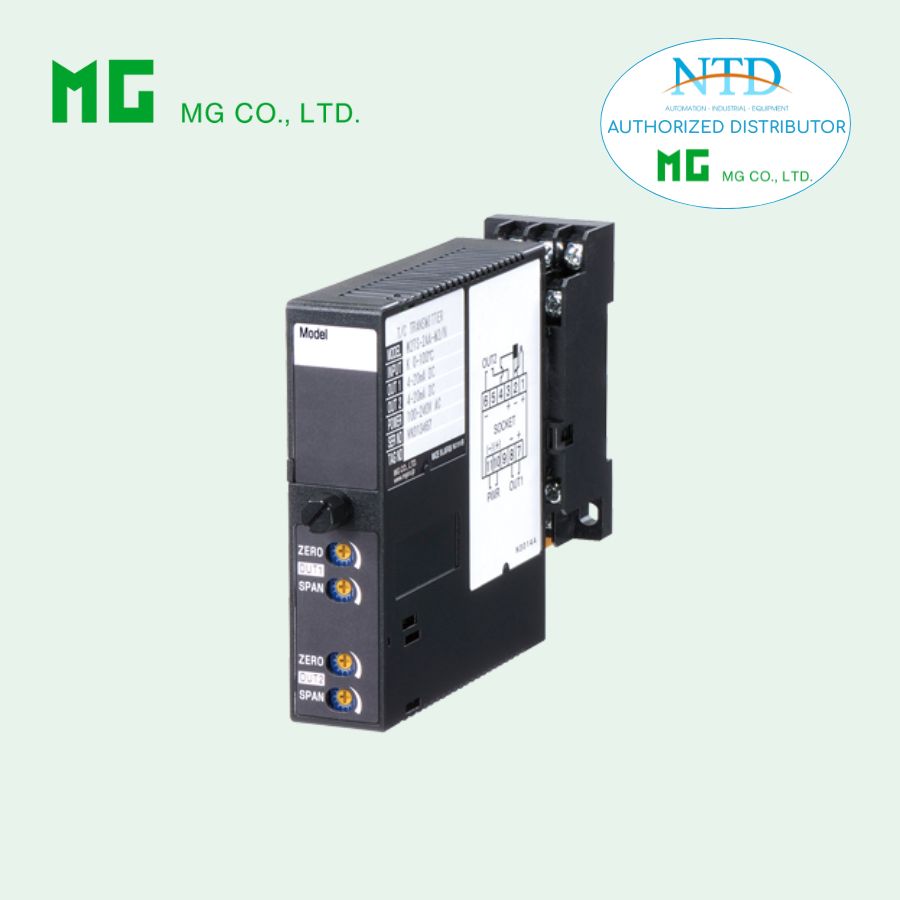

W2VF thuộc dòng Mini-MW là bộ chuyển đổi tín hiệu DC sang hai tín hiệu quá trình tiêu chuẩn, được thiết kế tối ưu cho các hệ thống yêu cầu tốc độ xử lý cao và độ chính xác ổn định. Với thời gian đáp ứng chỉ 180 micro giây, thiết bị đặc biệt phù hợp cho các ứng dụng phân tích rung động và các hệ thống điều khiển cần phản hồi nhanh.

Thiết bị cho phép cách ly hoàn toàn giữa ngõ vào, hai ngõ ra và nguồn cấp, giúp tăng độ an toàn và giảm nhiễu trong môi trường công nghiệp. Hai ngõ ra độc lập có thể cấu hình linh hoạt theo nhiều dải dòng và điện áp khác nhau, đáp ứng đa dạng nhu cầu tích hợp hệ thống.

Chức năng & Đặc điểm

• Chuyển đổi tín hiệu DC từ cảm biến thành hai tín hiệu quá trình tiêu chuẩn
• Cách ly giữa ngõ vào và ngõ ra
• Hai dải ngõ ra độc lập
• Thời gian đáp ứng cực nhanh: 180 micro giây

Ứng dụng điển hình

• Cách ly tín hiệu cho hệ thống phân tích rung động
• Ứng dụng yêu cầu phản hồi tín hiệu tốc độ cao

MODEL: W2VF–[1][2][3]-[4][5]

THÔNG TIN ĐẶT HÀNG

• Mã đặt hàng: W2VF-[1][2][3]-[4][5]
(Ví dụ: W2VF-6A6-M2/CE/Q)

• Chỉ định dải input/output đặc biệt (cho mã Z & 0)
• Chỉ định thông số cho tùy chọn /Q (ví dụ: /C01/V01)

Lưu ý: Nếu cần cả ngõ ra dòng và điện áp, nên chọn ngõ ra dòng là Output 1 để chịu tải lớn hơn.

[1] NGÕ VÀO

Dòng DC

4–20 mA
2–10 mA
1–5 mA
0–20 mA
0–16 mA
0–10 mA
0–1 mA
10–50 mA
-1 đến +1 mA
-10 đến +10 mA
Hoặc tùy chọn theo yêu cầu

Điện áp DC

0–1 V
0–10 V
0–5 V
1–5 V
-10 đến +10 V
-5 đến +5 V
Hoặc tùy chọn theo yêu cầu

[2] OUTPUT 1

Dòng DC: 4–20 mA, 2–10 mA, 1–5 mA, 0–20 mA, 0–16 mA, 0–10 mA, ±10 mA, ±1 mA
Điện áp DC: 0–10 mV, 0–100 mV, 0–1 V, 0–10 V, 0–5 V, 1–5 V, ±10 V, ±5 V
Hoặc tùy chọn theo yêu cầu

[3] OUTPUT 2

Có thể không sử dụng (Y)
Dải dòng/điện áp tương tự Output 1
(Tải tối đa thấp hơn so với Output 1)

[4] NGUỒN CẤP

AC:
• 85–264 V AC
• 100–240 V AC

DC:
• 24 V DC
• 11–27 V DC
• 110 V DC

[5] TÙY CHỌN

Tiêu chuẩn & phê duyệt:
• Không CE/UKCA/UL
• CE
• CE + UKCA
• UL

Tùy chọn khác:
• /Q – tùy chọn đặc biệt

THÔNG SỐ CHUNG

Kiểu lắp: Module cắm (plug-in)
Đấu nối: Terminal vít M3
Vật liệu vỏ: Nhựa chống cháy
Cách ly: Input – Output 1 – Output 2 – Power
Hiệu chỉnh Zero: -5 đến +5 %
Hiệu chỉnh Span: 95 – 105 %
Hiệu chỉnh độc lập cho từng ngõ ra

THÔNG SỐ NGÕ VÀO

Dòng DC: Điện trở shunt gắn tại terminal
Điện áp DC: -300 đến +300 V DC
Span tối thiểu: 1 V
Điện trở ngõ vào ≥ 1 MΩ

THÔNG SỐ NGÕ RA

Dòng DC: -10 đến +20 mA
Span tối thiểu: 1 mA
Điện áp DC: -10 đến +12 V
Span tối thiểu: 5 mV

LẮP ĐẶT

Công suất tiêu thụ:
AC: 4–6 VA
DC: khoảng 3 W

Nhiệt độ hoạt động: -5 đến +55°C
Độ ẩm: 30–90 %RH (không ngưng tụ)
Lắp đặt: Gắn mặt hoặc DIN rail
Trọng lượng: 200 g

HIỆU SUẤT

Độ chính xác: ±0.1 %
Hệ số nhiệt: ±0.015 %/°C
Thời gian đáp ứng: ≤ 180 μs (0–90 %)
Khả năng cách điện: ≥ 100 MΩ
Chịu điện áp:
2000 V AC / 1 phút (input/output với nguồn)
1000 V AC / 1 phút (giữa input và outputs)
