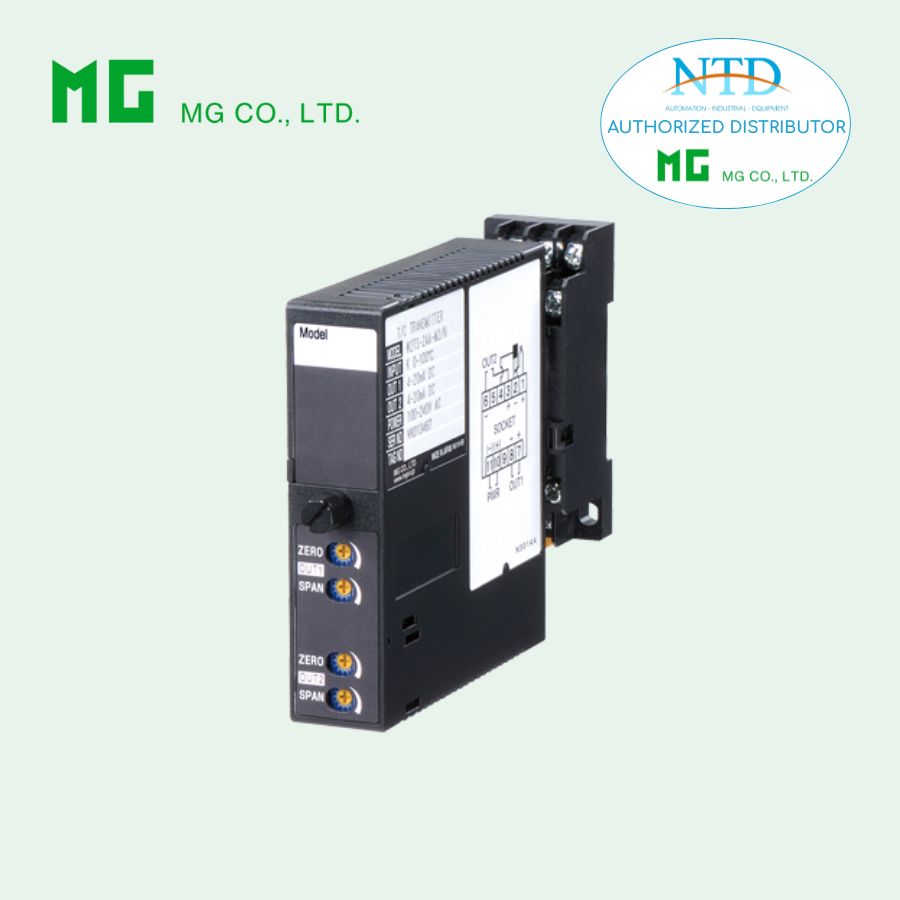

Bộ chuyển đổi tín hiệu W2VS2 MG (M-System)

Trong hệ thống tự động hóa, tín hiệu từ cảm biến nếu không được xử lý và cách ly đúng cách rất dễ gây nhiễu, sai số hoặc ảnh hưởng đến thiết bị điều khiển trung tâm. W2VS ra đời để giải quyết chính xác bài toán đó.

W2VS là bộ chuyển đổi tín hiệu DC, có nhiệm vụ biến đổi tín hiệu từ cảm biến (dòng hoặc điện áp) thành tín hiệu quá trình tiêu chuẩn như 4–20 mA hoặc 0–10 V, đồng thời đảm bảo cách ly an toàn giữa input - output - nguồn cấp.

Chức năng & Đặc điểm

• Chuyển đổi tín hiệu DC từ cảm biến thành tín hiệu quá trình tiêu chuẩn

• Có tùy chọn đáp ứng nhanh

Ứng dụng điển hình

• Cách ly tín hiệu giữa phòng điều khiển và thiết bị hiện trường

MODEL: W2VS–[1][2][3]-[4][5]

THÔNG TIN ĐẶT HÀNG

• Mã sản phẩm: W2VS-[1][2][3]-[4][5]
  (Ví dụ: W2VS-6A6-M2/K/CE/Q)

• Dải input và output đặc biệt (áp dụng cho mã Z & 0)

• Chỉ định chi tiết cho tùy chọn /Q (ví dụ: /C01/V01)

Lưu ý: Khi cần cả ngõ ra dòng và điện áp, nên chọn dòng làm Output 1 để cho phép tải lớn hơn.

[1] NGÕ VÀO

Dòng điện

• A: 4 – 20 mA DC (Điện trở vào 250 Ω)
• A1: 4 – 20 mA DC (50 Ω)
• B: 2 – 10 mA DC (500 Ω)
• C: 1 – 5 mA DC (1000 Ω)
• D: 0 – 20 mA DC (50 Ω)
• E: 0 – 16 mA DC (62.5 Ω)
• F: 0 – 10 mA DC (100 Ω)
• G: 0 – 1 mA DC (1000 Ω)
• H: 10 – 50 mA DC (100 Ω)
• J: 0 – 10 μA DC (1000 Ω)
• K: 0 – 100 μA DC (1000 Ω)
• GW: -1 – +1 mA DC (1000 Ω)
• FW: -10 – +10 mA DC (100 Ω)
• Z: Tùy chọn dòng theo yêu cầu

Điện áp

• 1: 0 – 10 mV DC (≥ 10 kΩ)
• 15: 0 – 50 mV DC (≥ 10 kΩ)
• 16: 0 – 60 mV DC (≥ 10 kΩ)
• 2: 0 – 100 mV DC (≥ 100 kΩ)
• 3: 0 – 1 V DC (≥ 1 MΩ)
• 4: 0 – 10 V DC (≥ 1 MΩ)
• 5: 0 – 5 V DC (≥ 1 MΩ)
• 6: 1 – 5 V DC (≥ 1 MΩ)
• 4W: -10 – +10 V DC (≥ 1 MΩ)
• 5W: -5 – +5 V DC (≥ 1 MΩ)
• 0: Tùy chọn điện áp theo yêu cầu

[2] NGÕ RA 1

Dòng điện

4 – 20 mA, 2 – 10 mA, 1 – 5 mA, 0 – 20 mA, 0 – 16 mA, 0 – 10 mA, 0 – 1 mA (tùy mã)

Điện áp

0 – 10 mV đến ±10 V (tùy chọn mã)

[3] NGÕ RA 2

Y: Không sử dụng
Hoặc tùy chọn dải dòng/điện áp tương tự Output 1

[4] NGUỒN CẤP

AC

M2: 100 – 240 V AC (85 – 264 V, 47 – 66 Hz)

DC

R: 24 V DC
R2: 11 – 27 V DC
P: 110 V DC

[5] TÙY CHỌN

• Đáp ứng nhanh /K (≈ 25 ms)
• Chứng nhận: /N, /CE, /UK, /UL
• Tùy chọn khác /Q (ví dụ: phủ silicone, phủ polyurethane, tinh chỉnh đa vòng, terminal inox…)

THÔNG SỐ CHUNG

• Kiểu lắp: Plug-in
• Đấu nối: Cọc vít M3
• Cách ly: Input – Output 1 – Output 2 – Nguồn
• Điều chỉnh Zero & Span phía trước
• Lắp DIN rail hoặc gắn bề mặt
• Nhiệt độ làm việc: -5 đến +55°C
• Độ chính xác: ±0.1%
• Điện áp cách điện: 2000 V AC / 1 phút

TIÊU CHUẨN & CHỨNG NHẬN

• Phù hợp tiêu chuẩn EMC & Low Voltage Directive (EU)
• RoHS
• UKCA
• UL/C-UL Class I, Division 2
