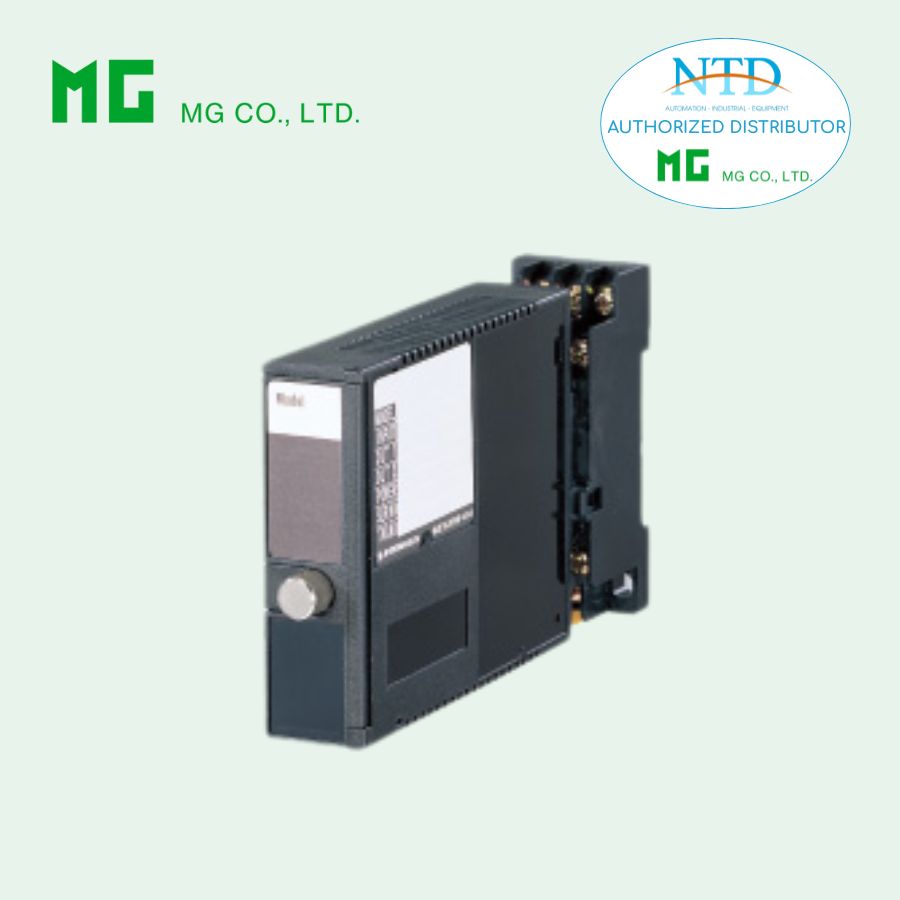

Bộ chuyển đổi tín hiệu W2YPD (Mini-M series) MG

Trong các hệ thống đo lường và điều khiển tốc độ cao, tín hiệu xung RS-422 cần được cách ly an toàn và chuyển đổi linh hoạt để phù hợp với nhiều thiết bị khác nhau. W2YPD chính là giải pháp tối ưu giúp bạn thực hiện điều đó một cách ổn định và chính xác.

W2YPD chuyển đổi tín hiệu RS-422 line driver sang open collector hoặc xung điện áp (3.3V / 5V / 10V / 12V) với tần số xử lý lên đến 200 kHz, đáp ứng tốt cho các ứng dụng encoder, bộ đếm xung, PLC và hệ thống tự động hóa tốc độ cao.

Chức năng & Đặc điểm

• Chuyển đổi xung RS-422 line driver sang tín hiệu xung open collector hoặc xung điện áp
• Thiết kế nhỏ gọn, phù hợp lắp đặt mật độ cao trên DIN rail

MODEL: W2YPD–J[1][2][3][4]-[5][6]

THÔNG TIN ĐẶT HÀNG

• Mã đặt hàng: W2YPD-J[1][2][3][4]-[5][6]
  (Ví dụ: W2YPD-J26RN-M2/CE/Q)

• Chỉ định thông số cho tùy chọn mã /Q (ví dụ: /C01/S01)

NGÕ VÀO

J: Xung RS-422 line driver

[1] NGÕ RA 1

1: Open collector (tần số tối đa 100 kHz)
2: Xung 3.3 V (tối đa 200 kHz)
3: Xung 5 V (tối đa 200 kHz)
4: Xung 10 V (tối đa 200 kHz)
5: Xung 12 V (tối đa 200 kHz)

[2] NGÕ RA 2

Y: Không sử dụng
1: Open collector (tối đa 100 kHz)
2: Xung 3.3 V (tối đa 200 kHz)
3: Xung 5 V (tối đa 200 kHz)
4: Xung 10 V (tối đa 200 kHz)
5: Xung 12 V (tối đa 200 kHz)
6: Xung RS-422 line driver (tối đa 200 kHz)

[3] LOGIC NGÕ RA 1

N: Cùng pha với ngõ vào
R: Đảo pha

[4] LOGIC NGÕ RA 2

N: Cùng pha với ngõ vào
R: Đảo pha
Y: Không sử dụng

[5] NGUỒN CẤP

Nguồn AC

M2: 100 – 240 V AC
(Dải hoạt động 85 – 264 V, 47 – 66 Hz)

Nguồn DC

R: 24 V DC (±10 %, ripple tối đa 10 %p-p)
P: 110 V DC (85 – 150 V, ripple tối đa 10 %p-p)

[6] TÙY CHỌN (chọn nhiều)

Tiêu chuẩn & Chứng nhận (bắt buộc chọn)
/CE: Đánh dấu CE

Tùy chọn khác
blank: Không
/Q: Tùy chọn đặc biệt (chỉ định rõ)

Thông số tùy chọn /Q

Lớp phủ bảo vệ:
/C01: Phủ silicone
/C02: Phủ polyurethane
/C03: Phủ cao su

Vật liệu vít terminal:
/S01: Thép không gỉ

THÔNG SỐ KỸ THUẬT CHUNG

• Kiểu lắp: Cắm module

• Kết nối: Terminal vít M3 (mô-men siết 0.8 N·m)

• Vật liệu vỏ: Nhựa chống cháy (màu đen)

• Cách ly: Ngõ vào – ngõ ra 1 – ngõ ra 2 – nguồn

• Dải tần số: Ngõ vào và ngõ ra giống nhau

THÔNG SỐ NGÕ VÀO

Xung RS-422 Line Driver

• Tần số tối đa: 200 kHz

• Bộ thu: Theo chuẩn RS-422

• Không tích hợp điện trở nhận

THÔNG SỐ NGÕ RA

Open Collector

• Tần số tối đa: 100 kHz

• Định mức: 40 V DC @ 100 mA

• Điện áp bão hòa: 0.5 V DC

Xung điện áp

• Tần số tối đa: 200 kHz

• Mức cao: 3.3 / 5 / 10 / 12 V ±20 %

• Mức thấp: ≤ 0.5 V

• Điện trở tải tối thiểu:
  ≥ 660 Ω (3.3 V)
  ≥ 1 kΩ (5 V)
  ≥ 2 kΩ (10 V)
  ≥ 2.4 kΩ (12 V)

Xung RS-422 Line Driver

• Theo chuẩn RS-422

• Tần số tối đa: 200 kHz

• Dòng ngõ ra: ±20 mA

LẮP ĐẶT

Công suất tiêu thụ

• AC:
  ≤ 5 VA @100 V
  ≤ 6 VA @200 V
  ≤ 7 VA @264 V

• DC: ≤ 3 W

• Nhiệt độ hoạt động: -5 đến +55°C

• Độ ẩm: 30 – 90 %RH (không ngưng tụ)

• Lắp đặt: Treo DIN rail hoặc bắt mặt tủ

• Trọng lượng: 200 g

HIỆU SUẤT

• Điện trở cách điện: ≥ 100 MΩ @ 500 V DC

• Độ bền điện môi: 2000 V AC trong 1 phút (giữa các mạch cách ly)

TIÊU CHUẨN & CHỨNG NHẬN

Phù hợp tiêu chuẩn Châu Âu:

• EMC Directive
  EMI: EN 61000-6-4
  EMS: EN 61000-6-2

• Low Voltage Directive: EN 61010-1
  Category II (output)
  Installation Category II (power)
  Pollution Degree 2

• Cách điện tăng cường 300 V (ngõ vào/ngõ ra với nguồn)

• RoHS Directive
