WL40EW2F – BỘ GATEWAY KHÔNG DÂY (WIRELESS GATEWAY) – MG (M-SYSTEM)

Mô tả

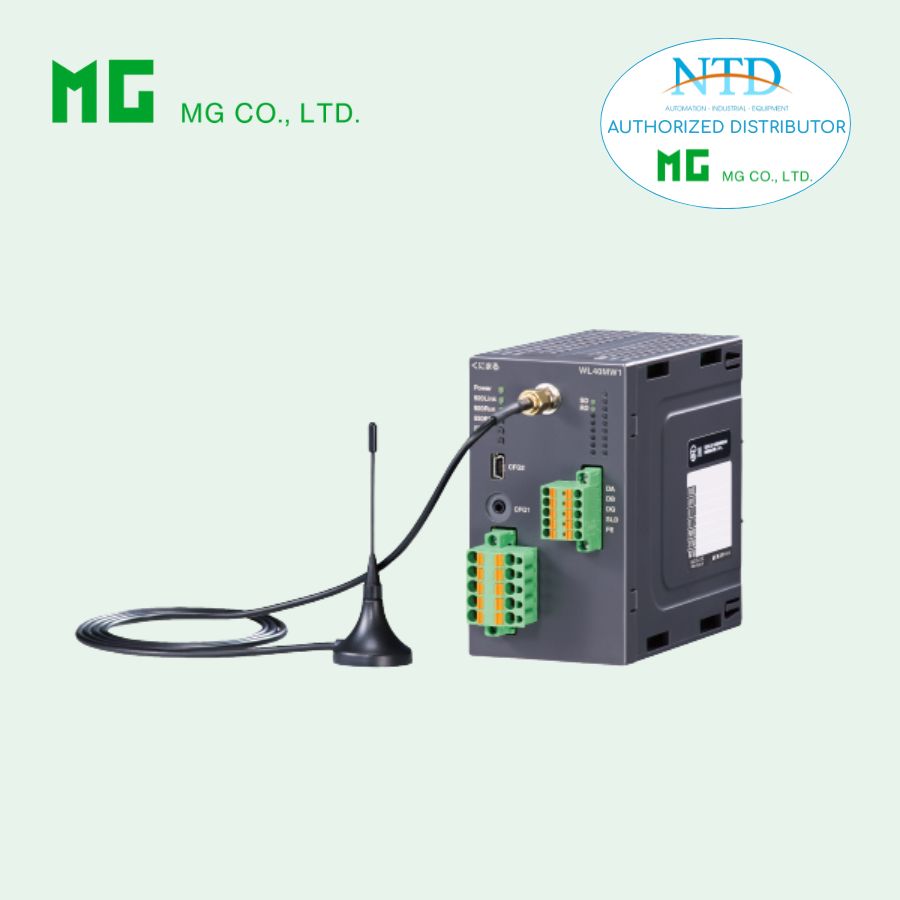

WL40EW2F là gateway không dây 900MHz thuộc dòng WL40F của MG (M-System), đóng vai trò thiết bị trung tâm (parent device) trong hệ thống Wireless I/O.

Thiết bị cho phép:

• Kết nối Modbus TCP (Ethernet) với hệ thống SCADA/PLC

• Giao tiếp Modbus RTU (RS-485) qua mạng không dây

• Thu thập dữ liệu từ nhiều thiết bị con (child devices)

Thông số kỹ thuật chính

1. Chức năng

• Chuyển đổi:

  • Modbus TCP ⇄ Modbus RTU (Wireless)

• Hỗ trợ tối đa: 100 thiết bị con

• Cấu hình qua Web Browser

2. Nguồn cấp

• 12 VDC hoặc 24 VDC (tùy model)

• Dòng tiêu thụ:

  • 24 VDC: ≤ 90 mA

  • 12 VDC: ≤ 170 mA

3. Truyền thông Ethernet

• Chuẩn: IEEE 802.3u

• Tốc độ: 10/100 Mbps

• Giao thức: Modbus TCP

• Port: 502

• Số kết nối tối đa: 8 socket

• IP mặc định: 192.168.0.1

4. Truyền thông không dây

Thông số chính

• Chuẩn: IEEE 802.15.4g

• Tần số: 900 MHz (902 – 928 MHz)

• Tốc độ: tối đa 100 kbps

• Công suất phát: 20 mW

• Điều chế: GFSK

• Bảo mật: AES 128-bit

Hiệu năng

• Khoảng cách: ~ 1 km (line-of-sight)

• Số kênh: 1 – 43

• Giao thức: Modbus RTU

5. Kết nối

• Anten: SMA connector

• Ethernet: RJ45

• Nguồn: Terminal kẹp lò xo

• Cấu hình: USB Mini-B

6. Antenna tùy chọn

Anten trong nhà (Sleeve)

• Không chống nước

• Gain: ~3 dBi

• Dùng trong tủ điện

Anten ngoài trời (Rooftop)

• Chuẩn IPx6 (trừ đầu nối)

• Dây dài: 2.5 m

• Gain: ~2 dBi

• Phù hợp lắp mái nhà/xưởng

7. Hiển thị trạng thái (LED)

• Power

• Ethernet: Link / Link100

• Wireless: 920Run / 920Link

8. Cách ly & an toàn

• Cách ly giữa:

  • Nguồn

  • Ethernet

  • Antenna

• Điện trở cách điện: ≥ 100 MΩ

• Chịu điện áp: 1500 VAC / 1 phút

Lắp đặt & môi trường

• Nhiệt độ hoạt động: -20 ~ +60°C

• Độ ẩm: 10 – 90% RH

• Môi trường: không ăn mòn, ít bụi

• Lắp đặt: DIN rail

• Khối lượng: ~270 g

Tùy chọn (Option)

Antenna

• /S: Anten trong nhà

• /E: Anten ngoài trời

Coating

• /C01: Silicone

• /C02: Polyurethane

• /C03: Rubber

Tiêu chuẩn

• Tích hợp module đạt chuẩn FCC Part 15

Ứng dụng

• Nhà máy không thể đi dây (xa, khó thi công)

• Hệ thống SCADA không dây

• Giám sát năng lượng, nước, môi trường

• Kết nối thiết bị phân tán diện rộng

Ưu điểm nổi bật

• Kết nối không dây khoảng cách xa (~1 km)

• Hỗ trợ tới 100 node

• Tích hợp Modbus TCP & RTU

• Cấu hình dễ dàng qua web
