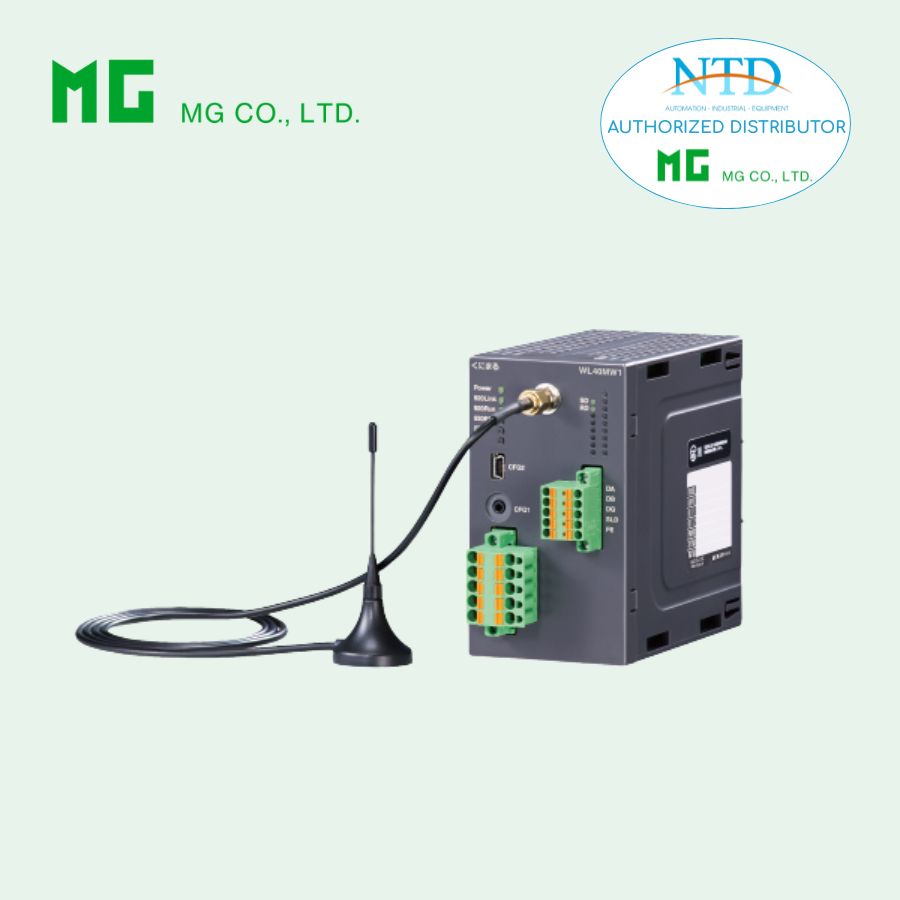

WIRELESS GATEWAY 920 MHz WL40EW2TH CỦA MG

WL40EW2TH – WIRELESS GATEWAY 920 MHz (ETHERNET) – MG (M-SYSTEM)

Mô tả

WL40EW2TH là gateway không dây 920 MHz (parent device) thuộc dòng WL40TH, dùng để:

• Kết nối Modbus TCP (Ethernet)

• Với mạng Wireless Modbus RTU (RS-485 transparent)

👉 Thiết bị đóng vai trò trung tâm (coordinator/parent) trong hệ thống wireless
👉 Phiên bản này dành cho thị trường Thái Lan (chuẩn NBTC)

Thông số kỹ thuật chính

1. Chức năng

• Chuyển đổi:

  • Modbus TCP ⇄ Modbus RTU (Wireless)

• Quản lý tối đa: 100 thiết bị con (child devices)

• Cấu hình qua Web Browser

Truyền thông Ethernet

• Chuẩn: IEEE 802.3u

• Tốc độ: 10/100 Mbps (Auto Negotiation)

• Giao thức: Modbus TCP

• Port: 502

• Số kết nối: tối đa 8 socket

• IP mặc định: 192.168.0.1

• Chiều dài cáp tối đa: 100 m

LED Ethernet

• Link

• Link100

Truyền thông không dây

• Chuẩn: IEEE 802.15.4g

• Tần số: 920 MHz (920.2 – 924.8 MHz)

• Công suất phát: 20 mW

• Tốc độ: tối đa 100 kbps

• Số kênh: 1 – 8

• Bảo mật: AES 128-bit

• Giao thức: Modbus RTU

Hiệu năng

• Khoảng cách: ~ 1 km (không vật cản)

• Số node: tối đa 100 thiết bị

LED trạng thái

• 920Run

• 920Link

Kết nối

• Wireless: SMA antenna

• Ethernet: RJ45

• Nguồn: Terminal kẹp lò xo

• Cấu hình: USB Mini-B

Antenna tùy chọn

• /S: Anten trong nhà

• /E: Anten ngoài trời (IPx6)

Nguồn cấp

• 12 VDC hoặc 24 VDC

• Dòng tiêu thụ:

  • 24 VDC: ≤ 90 mA

  • 12 VDC: ≤ 170 mA

Cách ly & an toàn

• Cách ly giữa:

  • Nguồn

  • Ethernet

  • Antenna

• Điện trở cách điện: ≥ 100 MΩ

• Chịu điện áp: 1500 VAC

Lắp đặt & môi trường

• Nhiệt độ: -20 ~ +60°C

• Độ ẩm: 10 – 90% RH

• Môi trường: không ăn mòn

• Lắp DIN rail

• Khối lượng: ~270 g

Tùy chọn (Option)

• /C01: Silicone coating

• /C02: Polyurethane coating

• /C03: Rubber coating

Tiêu chuẩn

• NBTC (Thailand Radio Waves Act)

Ứng dụng

• SCADA không dây qua Ethernet

• Kết nối PLC với thiết bị hiện trường qua wireless

• Hệ thống phân tán nhiều khu vực

• Giám sát năng lượng, môi trường

Ưu điểm nổi bật

• Gateway trung tâm cho hệ thống wireless

• Kết nối trực tiếp Ethernet (PLC/SCADA)

• Hỗ trợ tới 100 node

• Cấu hình dễ dàng qua web

Lưu ý quan trọng

⚠️ Chỉ sử dụng tại Thái Lan (chuẩn NBTC)
⚠️ Khoảng cách truyền phụ thuộc môi trường thực tế
⚠️ Antenna ảnh hưởng lớn đến hiệu suất truyền
