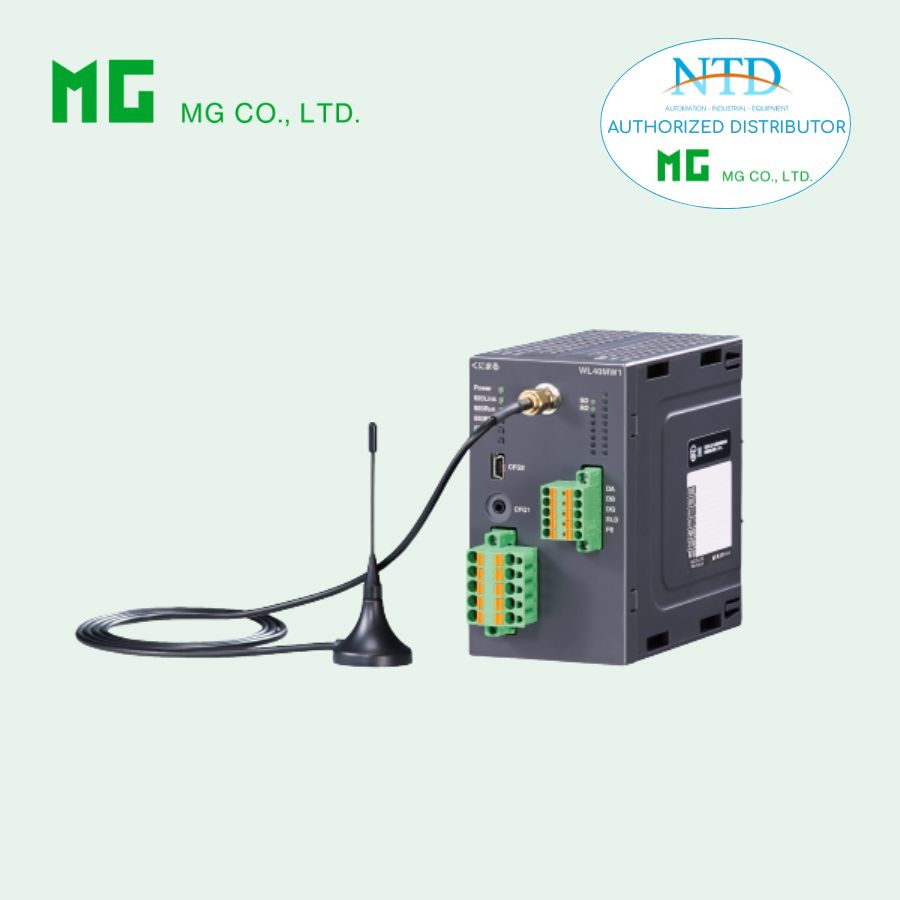

WIRELESS GATEWAY 920 MHz MÔ-ĐUN WL40MW1KR MG (M-SYSTEM)

WL40MW1KR – WIRELESS GATEWAY 920 MHz (RS-485) – MG (M-SYSTEM)

Mô tả

WL40MW1KR là gateway không dây 920 MHz thuộc dòng WL40KR, dùng để kết nối mạng wireless ↔ RS-485 (Modbus RTU).

Thiết bị đóng vai trò trung gian giữa:

• Thiết bị wireless (field)

• Hệ thống điều khiển qua RS-485 (PLC/SCADA)

👉 Lưu ý: Phiên bản này chỉ dùng cho thị trường Hàn Quốc (chuẩn KCC – 920 MHz)

Thông số kỹ thuật chính

1. Chức năng

• Gateway Wireless ⇄ RS-485 (Modbus RTU)

• Giao tiếp đa điểm (multi-drop)

• Cấu hình qua phần mềm W920FCFG

Truyền thông Modbus (RS-485)

• Giao thức: Modbus RTU

• Chuẩn: TIA/EIA-485-A

• Chế độ: Half-duplex

• Tốc độ: 4.8 / 9.6 / 19.2 / 38.4 kbps

• Khoảng cách: ≤ 500 m

• Số node: tối đa 31 thiết bị

LED trạng thái

• ERR (lỗi)

• RD (receive)

• SD (send)

Truyền thông không dây

• Chuẩn: IEEE 802.15.4g

• Tần số: 920 MHz (920.5 – 923.5 MHz)

• Công suất phát: 12.5 mW

• Tốc độ: tối đa 100 kbps

• Số kênh: 1 – 14

• Bảo mật: AES 128-bit

• Giao thức: Modbus RTU

LED trạng thái

• 920Run

• 920Link

• 920ERR

Kết nối

• Wireless: SMA antenna

• RS-485: Terminal kẹp lò xo

• Nguồn: Terminal kẹp lò xo

• Cấu hình: USB Mini-B

📌 Kèm điện trở kết thúc: 110 Ω

Antenna tùy chọn

• /S: Anten trong nhà

• /E: Anten ngoài trời (IPx6)

Nguồn cấp

• 12 VDC hoặc 24 VDC

• Dòng tiêu thụ:

  • 24 VDC: ≤ 70 mA

  • 12 VDC: ≤ 130 mA

Cách ly & an toàn

• Cách ly giữa:

  • Nguồn

  • RS-485

  • Antenna

• Điện trở cách điện: ≥ 100 MΩ

• Chịu điện áp: 1500 VAC

Lắp đặt & môi trường

• Nhiệt độ: -20 ~ +60°C

• Độ ẩm: 10 – 90% RH

• Môi trường: không ăn mòn

• Lắp DIN rail

• Khối lượng: ~260 g

Tùy chọn (Option)

• /C01: Silicone coating

• /C02: Polyurethane coating

• /C03: Rubber coating

Tiêu chuẩn

• KCC (Korea Radio Waves Act):

  • KN 301489-1

  • KN 61000-6-2

  • KN 61000-6-4

Ứng dụng

• Kết nối hệ thống wireless với PLC qua RS-485

• Giám sát thiết bị phân tán trong nhà máy

• Hệ thống không thể kéo cáp xa

• Hệ thống tự động hóa tại Hàn Quốc

Ưu điểm nổi bật

• Tương thích chuẩn RS-485 phổ biến

• Hỗ trợ nhiều node (31 thiết bị)

• Không cần hạ tầng Ethernet

• Tiết kiệm chi phí đi dây

Lưu ý khi sử dụng

⚠️ Chỉ dùng tại Hàn Quốc (920 MHz – KCC)
⚠️ Khoảng cách RS-485 tối đa 500 m
⚠️ Cần điện trở kết thúc để đảm bảo tín hiệu ổn định
⚠️ Khoảng cách wireless phụ thuộc môi trường
