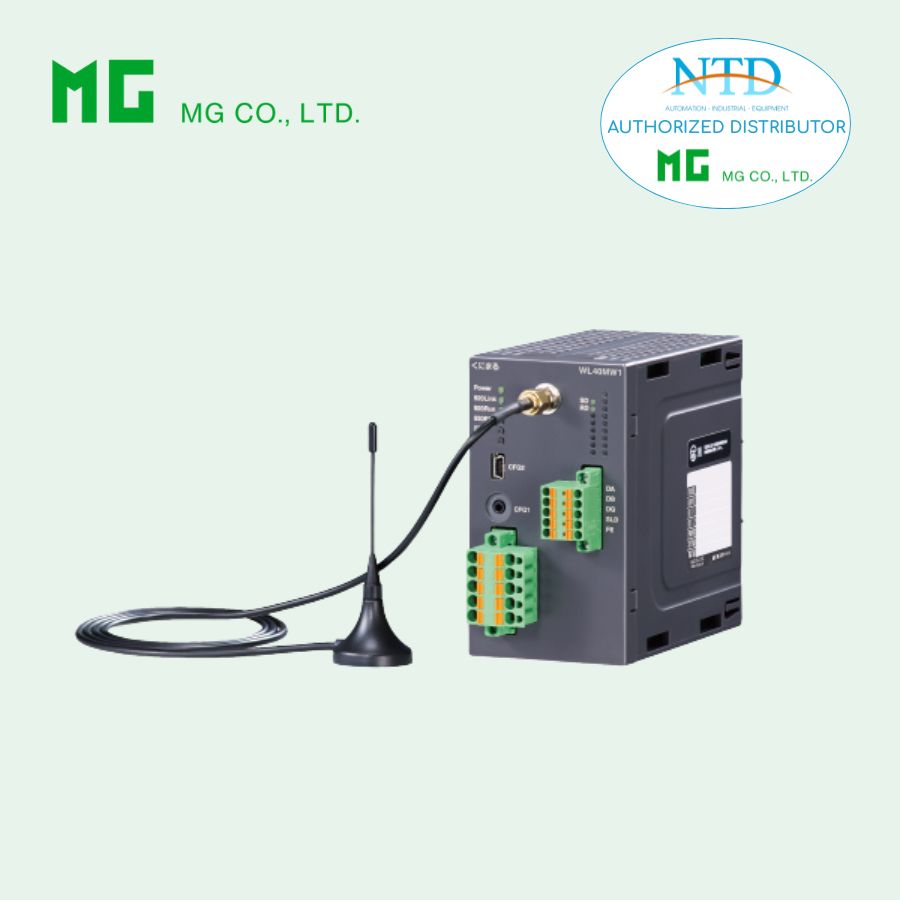

WIRELESS GATEWAY 920 MHz (RS-485) WL40MW1TH CỦA MG

WL40MW1TH – WIRELESS GATEWAY 920 MHz (RS-485) – MG (M-SYSTEM)

Mô tả

WL40MW1TH là gateway không dây 920 MHz thuộc dòng WL40TH, dùng để:

• Kết nối RS-485 (Modbus RTU)

• Với mạng Wireless Modbus RTU

👉 Thiết bị hoạt động như child device (router/gateway trung gian) trong hệ thống
👉 Phiên bản này dành cho thị trường Thái Lan (chuẩn NBTC)

Thông số kỹ thuật chính

1. Chức năng

• Gateway Wireless ⇄ RS-485 (Modbus RTU)

• Hỗ trợ mạng RS-485 dạng multi-drop

• Cấu hình bằng phần mềm W920FCFG

Truyền thông RS-485

• Giao thức: Modbus RTU

• Chuẩn: TIA/EIA-485-A

• Chế độ: Half-duplex

• Tốc độ:

  • 4.8 / 9.6 / 19.2 / 38.4 kbps

• Khoảng cách tối đa: 500 m

• Số thiết bị: tối đa 31 node

LED trạng thái

• ERR (lỗi)

• RD (nhận dữ liệu)

• SD (gửi dữ liệu)

Truyền thông không dây

• Chuẩn: IEEE 802.15.4g

• Tần số: 920 MHz (920.2 – 924.8 MHz)

• Công suất phát: 20 mW

• Tốc độ: tối đa 100 kbps

• Số kênh: 1 – 8

• Bảo mật: AES 128-bit

• Giao thức: Modbus RTU

LED trạng thái

• 920Run

• 920Link

• 920ERR

Kết nối

• Wireless: SMA antenna

• RS-485: Terminal kẹp lò xo

• Nguồn: Terminal kẹp lò xo

• Cấu hình: USB Mini-B

📌 Kèm điện trở kết thúc: 110 Ω

Antenna tùy chọn

• /S: Anten trong nhà

• /E: Anten ngoài trời (IPx6)

Nguồn cấp

• 12 VDC hoặc 24 VDC

• Dòng tiêu thụ:

  • 24 VDC: ≤ 70 mA

  • 12 VDC: ≤ 130 mA

Cách ly & an toàn

• Cách ly giữa:

  • Nguồn

  • RS-485

  • Antenna

• Điện trở cách điện: ≥ 100 MΩ

• Chịu điện áp: 1500 VAC

Lắp đặt & môi trường

• Nhiệt độ: -20 ~ +60°C

• Độ ẩm: 10 – 90% RH

• Môi trường: không ăn mòn

• Lắp DIN rail

• Khối lượng: ~260 g

Tùy chọn (Option)

• /C01: Silicone coating

• /C02: Polyurethane coating

• /C03: Rubber coating

Tiêu chuẩn

• NBTC (Thailand Radio Waves Act)

Ứng dụng

• Kết nối thiết bị RS-485 vào mạng wireless

• Mở rộng hệ thống Modbus RTU không dây

• Thu thập dữ liệu từ thiết bị hiện trường

• Nhà máy khó đi dây

Ưu điểm nổi bật

• Tương thích chuẩn RS-485 phổ biến

• Không cần Ethernet

• Dễ tích hợp vào hệ thống hiện hữu

• Tiết kiệm chi phí kéo cáp

Lưu ý quan trọng

⚠️ Chỉ sử dụng tại Thái Lan (chuẩn NBTC)
⚠️ Khoảng cách RS-485 tối đa 500 m
⚠️ Cần điện trở kết thúc để đảm bảo ổn định truyền thông
⚠️ Hiệu suất wireless phụ thuộc môi trường & antenna
