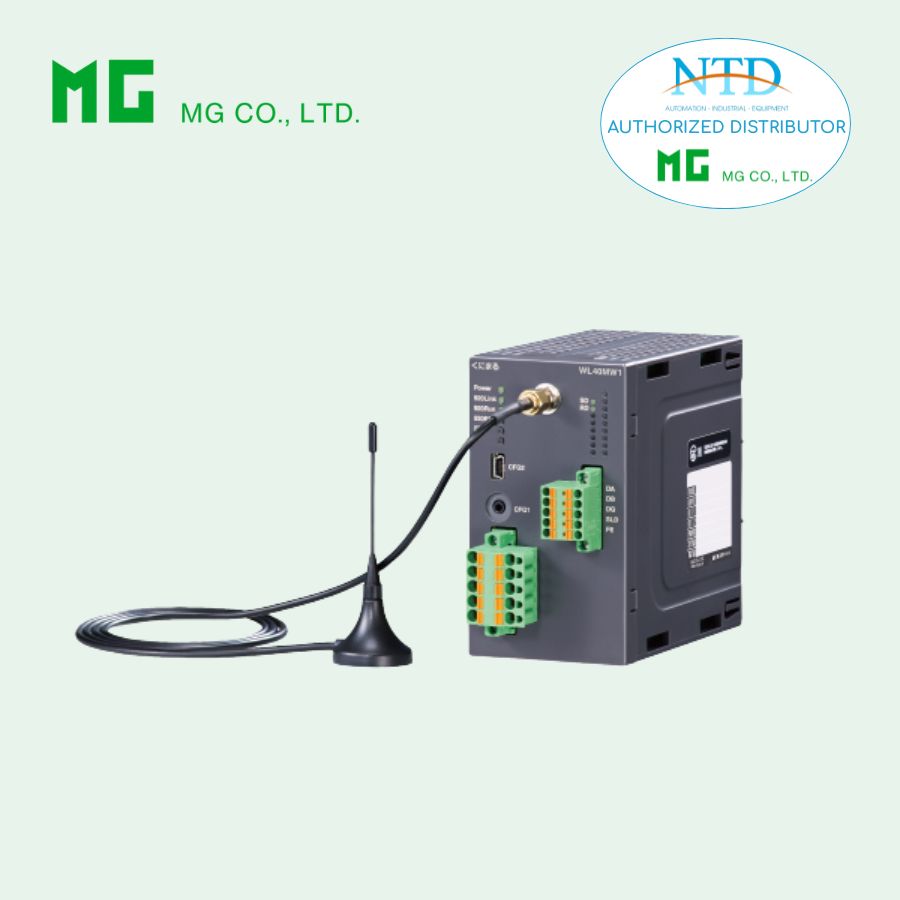

MODULE I/O KHÔNG DÂY WL40W1F-DAC4A CỦA MG (M-SYSTEM)

WL40W1F-DAC4A – MODULE I/O KHÔNG DÂY (CHILD DEVICE) – MG (M-SYSTEM)

Mô tả

WL40W1F-DAC4A là thiết bị I/O không dây 900MHz (child device) thuộc dòng WL40F, tích hợp sẵn 2 ngõ vào tiếp điểm + 2 ngõ ra transistor NPN.

Thiết bị giao tiếp với gateway thông qua Modbus RTU qua sóng wireless, phù hợp cho hệ thống I/O phân tán không cần đi dây.

Thông số kỹ thuật chính

1. Chức năng

• Hoạt động như thiết bị con (slave) trong mạng wireless

• Giao tiếp: Modbus RTU (qua wireless 900 MHz)

• Tích hợp sẵn I/O:

  • 2 Input (Digital)

  • 2 Output (NPN transistor)

• Cấu hình bằng phần mềm W920FCFG

2. Nguồn cấp

• 12 VDC hoặc 24 VDC

• Dòng tiêu thụ:

  • 24 VDC: ≤ 70 mA

  • 12 VDC: ≤ 130 mA

Truyền thông không dây

• Chuẩn: IEEE 802.15.4g

• Tần số: 900 MHz (902 – 928 MHz)

• Tốc độ: tối đa 100 kbps

• Khoảng cách: ~ 1 km (không vật cản)

• Bảo mật: AES 128-bit

• Giao thức: Modbus RTU

LED trạng thái

• 920Run

• 920Link

• 920ERR

Ngõ vào (Input)

Contact Input (NPN/PNP)

• Số kênh: 2

• Điện áp danh định: 12 / 24 VDC

Điều kiện ON/OFF

• ON:

  • ≥ 16 V (24V)

  • ≥ 7.5 V (12V)

• OFF:

  • ≤ 5 V (24V)

  • ≤ 3 V (12V)

Đặc tính

• Dòng vào: ≤ 5.5 mA

• Điện trở: ~4.4 kΩ (24V)

• Thời gian đọc: ≤ 5 ms

• Delay ON/OFF: ≤ 2 ms

Ngõ ra (Output)

Transistor Output (NPN)

• Số kênh: 2

• Dòng tải: 0.1 A / kênh

• Điện áp tải: 12 / 24 VDC

Đặc tính

• Điện áp rơi: ≤ 1.2 V

• Dòng rò: ≤ 0.1 mA

• Delay ON/OFF: ≤ 2 ms

Bảo vệ

• Bảo vệ quá dòng

• Bảo vệ quá nhiệt

• ⚠️ Khuyến nghị: gắn diode chống ngược khi dùng tải cảm

Kết nối

• Anten: SMA

• Nguồn: Terminal kẹp lò xo

• I/O: Terminal tháo rời

• Cấu hình: USB Mini-B

Antenna tùy chọn

• /S: Anten trong nhà

• /E: Anten ngoài trời (IPx6)

Cách ly & an toàn

• Cách ly giữa:

  • Nguồn

  • Input

  • Output

  • Antenna

• Điện trở cách điện: ≥ 100 MΩ

• Chịu điện áp: 1500 VAC

Lắp đặt & môi trường

• Nhiệt độ: -10 ~ +55°C

• Độ ẩm: 10 – 90% RH

• Lắp DIN rail

• Khối lượng: ~260 g

Tùy chọn (Option)

• /C01: Silicone coating

• /C02: Polyurethane coating

• /C03: Rubber coating

Tiêu chuẩn

• Tích hợp module đạt chuẩn FCC Part 15

Ứng dụng

• Thu thập tín hiệu ON/OFF từ hiện trường

• Điều khiển relay, đèn, van từ xa

• Hệ thống SCADA không dây

• Nhà máy khó đi dây

Ưu điểm nổi bật

• Không cần kéo cáp tín hiệu

• Tích hợp sẵn I/O → tiết kiệm chi phí

• Độ trễ thấp (~ms)

• Dễ mở rộng hệ thống

Lưu ý khi sử dụng

⚠️ Chỉ hoạt động với gateway WL40 (parent)
⚠️ Băng tần 900 MHz → dùng cho thị trường Mỹ (FCC)
⚠️ Khoảng cách phụ thuộc môi trường thực tế
⚠️ Cần chống nhiễu và nối đất tốt

Gợi ý hệ thống

• Gateway (WL40EW2F) đặt trung tâm

• Các module WL40W1F-DAC4A đặt tại hiện trường

• Truyền dữ liệu không dây về PLC/SCADA
