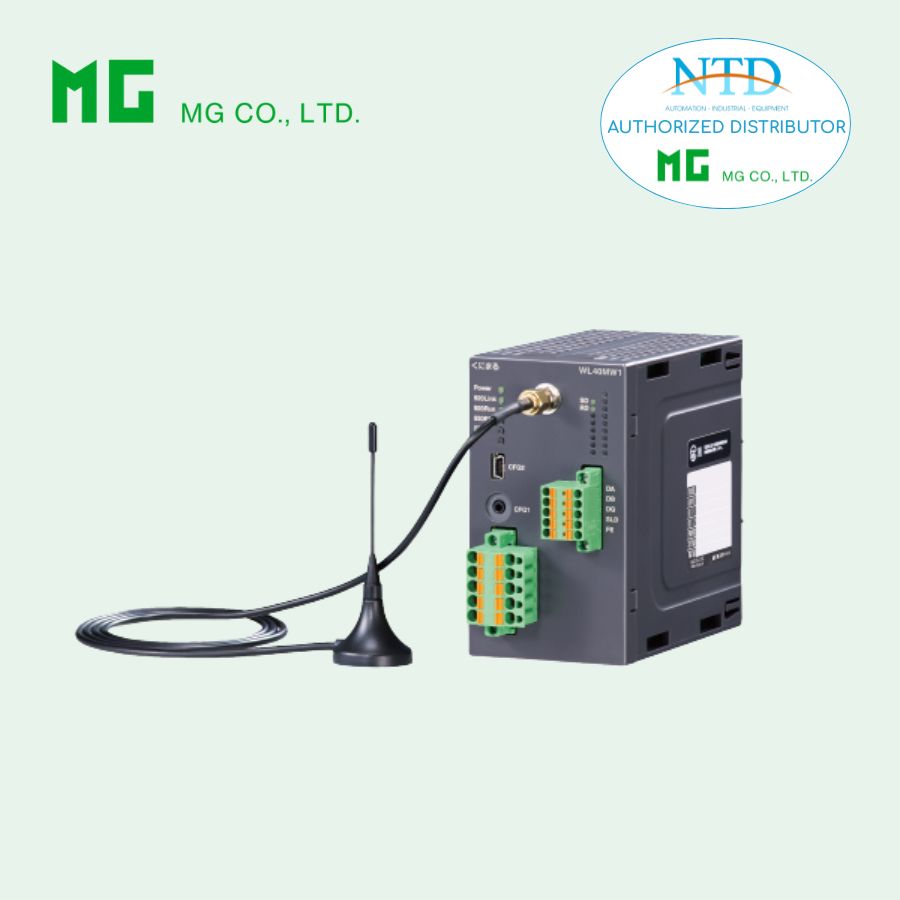

MODULE INPUT KHÔNG DÂY WL40W1F-DS2 CỦA MG (M-SYSTEM)

WL40W1F-DS2 – MODULE INPUT KHÔNG DÂY (4–20 mA, 2 KÊNH) – MG (M-SYSTEM)

Mô tả

WL40W1F-DS2 là module wireless input (child device) thuộc dòng WL40F, dùng để thu thập tín hiệu 4–20 mA từ transmitter 2 dây và truyền dữ liệu về gateway qua sóng không dây 900 MHz (Modbus RTU).

Thiết bị phù hợp cho các ứng dụng đo lường như áp suất, nhiệt độ, lưu lượng… ở khu vực khó đi dây.

Thông số kỹ thuật chính

1. Chức năng

• Thiết bị I/O không dây (child device)

• Giao tiếp: Modbus RTU qua wireless

• Tích hợp:

  • 2 kênh analog input (4–20 mA)

  • Cấp nguồn trực tiếp cho transmitter 2 dây

• Cấu hình bằng phần mềm W920FCFG

Truyền thông không dây

• Chuẩn: IEEE 802.15.4g

• Tần số: 900 MHz (902 – 928 MHz)

• Tốc độ: tối đa 100 kbps

• Khoảng cách: ~ 1 km (line-of-sight)

• Bảo mật: AES 128-bit

• Giao thức: Modbus RTU

LED trạng thái

• 920Run

• 920Link

• 920ERR

Ngõ vào (Analog Input)

• Số kênh: 2

• Tín hiệu: 4 – 20 mA DC

• Điện trở vào: 250 Ω (tích hợp)

• Tốc độ chuyển đổi: 40 ms

• Độ chính xác: ±0.05%

• Hệ số nhiệt: ±0.015 %/°C

Nguồn cấp transmitter (Loop Power)

• Điện áp:

  • 24 – 28 VDC (không tải)

  • ≥ 19 VDC @ 20 mA

• Dòng cấp tối đa: 22 mA

Bảo vệ

• Giới hạn dòng: ~30 mA

• Chống ngắn mạch: không giới hạn thời gian

Kết nối

• Anten: SMA

• Nguồn: Terminal kẹp lò xo

• Input: Terminal tháo rời

• Cấu hình: USB Mini-B

Antenna tùy chọn

• /S: Anten trong nhà

• /E: Anten ngoài trời (IPx6)

Cách ly & an toàn

• Cách ly giữa:

  • Nguồn

  • Input 1

  • Input 2

  • Antenna

• Điện trở cách điện: ≥ 100 MΩ

• Chịu điện áp: 1500 VAC

Nguồn & tiêu thụ

• Nguồn: 24 VDC

• Dòng tiêu thụ: ≤ 140 mA

Lắp đặt & môi trường

• Nhiệt độ: -10 ~ +55°C

• Độ ẩm: 10 – 90% RH

• Môi trường: không ăn mòn

• Lắp DIN rail

• Khối lượng: ~270 g

Tùy chọn (Option)

• /C01: Silicone coating

• /C02: Polyurethane coating

• /C03: Rubber coating

Tiêu chuẩn

• Tích hợp module đạt chuẩn FCC Part 15

Ứng dụng

• Đọc tín hiệu từ:

  • Cảm biến áp suất

  • Cảm biến lưu lượng

  • Cảm biến mức

  • Cảm biến nhiệt độ (transmitter 4–20 mA)

• Hệ thống SCADA không dây

• Giám sát khu vực xa, khó kéo cáp

Ưu điểm nổi bật

• Cấp nguồn trực tiếp cho transmitter (loop-powered)

• Độ chính xác cao (±0.05%)

• Không cần đi dây tín hiệu

• Phù hợp hệ thống phân tán

Lưu ý khi sử dụng

⚠️ Chỉ dùng với gateway WL40 (parent)
⚠️ Băng tần 900 MHz → chủ yếu dùng tại Mỹ (FCC)
⚠️ Kiểm tra tổng dòng loop ≤ 22 mA
⚠️ Khoảng cách phụ thuộc môi trường thực tế
