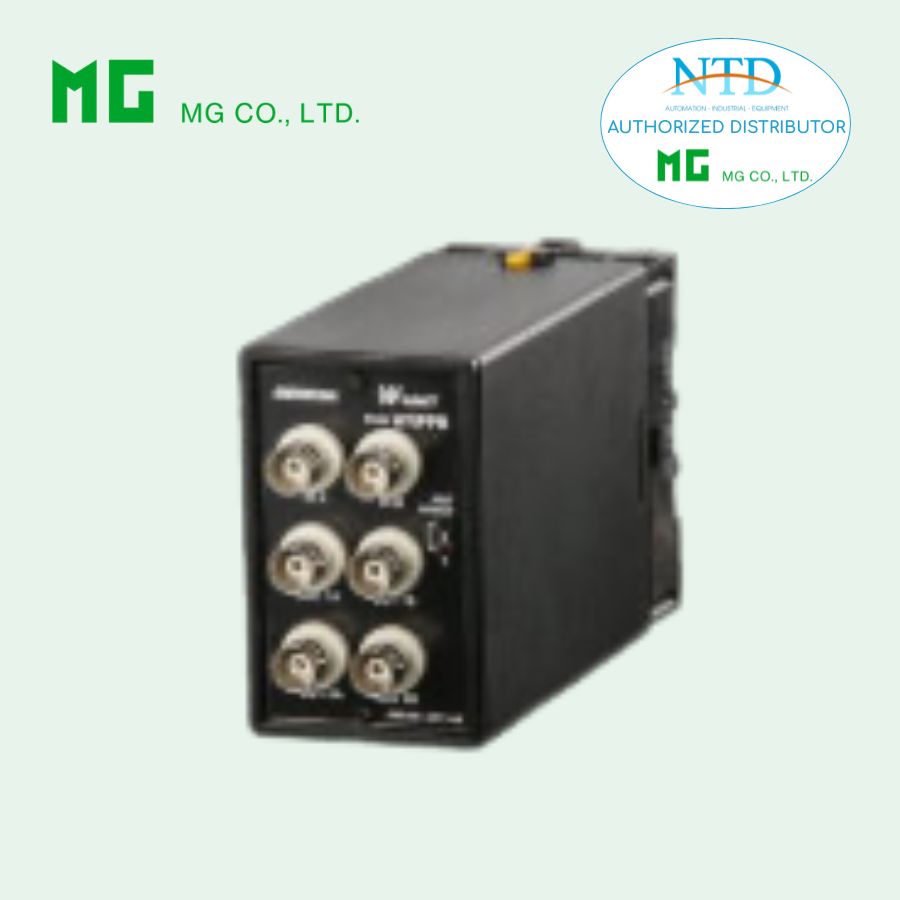

Bộ phân phối và cách ly tín hiệu WRPPB của MG (M-System)

WRPPB là bộ phân phối và cách ly tín hiệu encoder thuộc dòng W-UNIT, được thiết kế chuyên dụng cho các hệ thống sử dụng encoder quay (rotary encoder). Thiết bị có khả năng nhận tín hiệu xung 2 pha từ encoder, cách ly và phân phối thành hai ngõ ra độc lập, đảm bảo tín hiệu đầu ra giữ nguyên tần số so với đầu vào.

Với kết nối BNC chuyên dụng và hỗ trợ nhiều chuẩn tín hiệu khác nhau, WRPPB là giải pháp lý tưởng cho các hệ thống điều khiển chuyển động, đo lường tốc độ và vị trí yêu cầu độ chính xác cao và ổn định.

Đặc điểm nổi bật

• Phân phối tín hiệu encoder 2 pha: Nhận và xuất tín hiệu với tần số không đổi (input = output)
• Hai ngõ ra độc lập: Cho phép kết nối đồng thời đến nhiều thiết bị như PLC, HMI, bộ điều khiển
• Cách ly tín hiệu an toàn: Cách ly giữa input – output – nguồn, giảm nhiễu và bảo vệ hệ thống
• Hỗ trợ đa dạng chuẩn tín hiệu:
  • Open collector
  • Xung điện áp (3.3 V, 5 V, 10 V, 12 V)
  • RS-422 line driver
• Chuyển đổi tín hiệu linh hoạt: Ví dụ chuyển từ RS-422 sang open collector
• Tốc độ cao: Xử lý tín hiệu lên đến 1 MHz
• Kết nối BNC chuyên dụng: Đảm bảo truyền tín hiệu ổn định, chống nhiễu tốt
• Tùy chọn trở kháng: 50 Ω và 75 Ω phù hợp nhiều hệ thống
• Đảo logic tín hiệu: Có thể chọn giữ nguyên hoặc đảo tín hiệu đầu ra

Thông số kỹ thuật chính

Ngõ vào

• Loại tín hiệu:
  • Tiếp điểm khô (dry contact)
  • Xung điện áp: 3.3 V, 5 V, 12/24 V
  • RS-422 line driver
• Dạng sóng: vuông hoặc sin
• Tần số tối đa:
  • Lên đến 1 MHz (tùy loại tín hiệu)
• Trở kháng đầu vào: ~8 kΩ, 50 Ω hoặc 75 Ω

Ngõ ra (Output 1 & 2)

• Open collector: 50 V DC, 100 mA
• Xung điện áp: 3.3 V / 5 V / 10 V / 12 V
• RS-422 line driver
• Tần số tối đa: lên đến 1 MHz
• Dòng đầu ra RS-422: ±20 mA

Logic tín hiệu

• Giữ nguyên (Non-inverted) hoặc đảo (Inverted)

Nguồn cấp

• AC: 100 – 240 V AC
• DC: 24 V DC hoặc 110 V DC

Hiệu năng

• Thời gian đáp ứng:
  • Nhanh tới 0.15 µs (tùy cấu hình)
• Điện trở cách điện: ≥ 100 MΩ (500 V DC)
• Độ bền điện môi:
  • 2000 VAC (input/output với nguồn)
  • 500 VAC (giữa các ngõ I/O)

Cơ khí & lắp đặt

• Kiểu lắp: Plug-in
• Kết nối I/O: BNC
• Nguồn: Terminal vít M3.5
• Lắp đặt: DIN rail hoặc bề mặt
• Khối lượng: ~260 g

Điều kiện môi trường

• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)

Ứng dụng phổ biến

WRPPB được ứng dụng rộng rãi trong các hệ thống tự động hóa và điều khiển chuyển động:

• Hệ thống điều khiển động cơ: Phân phối tín hiệu encoder đến nhiều bộ điều khiển
• Máy CNC, máy đóng gói, dây chuyền sản xuất
• Đo tốc độ và vị trí trục quay
• Hệ thống băng tải, robot công nghiệp
• Tích hợp PLC / SCADA: Nhân bản tín hiệu encoder cho nhiều thiết bị
• Chuyển đổi chuẩn tín hiệu giữa các thiết bị khác nhau
