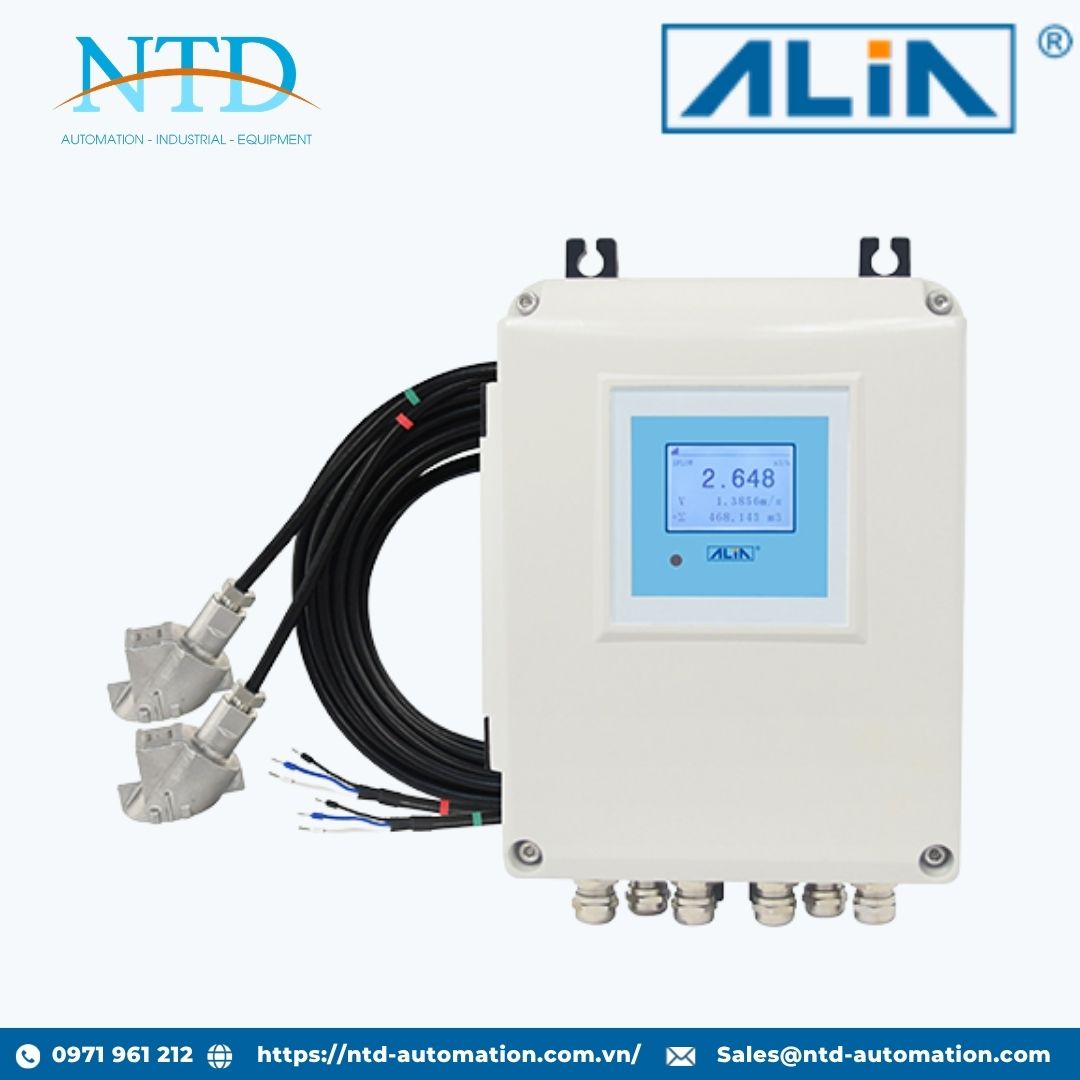

Lưu lượng kế series AUF752 ALIA

AUF752 Series là dòng lưu lượng kế siêu âm dạng kẹp ngoài (Clamp-On Ultrasonic Flowmeter) sử dụng công nghệ đo chênh lệch thời gian truyền sóng siêu âm (Transit-Time Difference) để đo lưu lượng chất lỏng sạch một cách chính xác mà không cần cắt ống hay can thiệp vào hệ thống đường ống hiện hữu. Với thiết kế cảm biến kẹp ngoài không tiếp xúc trực tiếp với lưu chất, AUF752 giúp quá trình lắp đặt nhanh chóng, tiết kiệm chi phí và không làm gián đoạn hoạt động sản xuất.

Thiết bị được phát triển trên nền tảng vi xử lý hiện đại, cho phép lập trình linh hoạt tại hiện trường, hỗ trợ nhiều giao thức truyền thông và khả năng lưu trữ dữ liệu dài hạn. AUF752 là giải pháp lý tưởng cho các ứng dụng đo lưu lượng nước sạch, nước làm mát, nước công nghiệp, hóa chất đồng nhất, hệ thống HVAC, năng lượng, xử lý nước và nhiều quy trình công nghiệp khác.

Nhờ khả năng tương thích với nhiều loại vật liệu đường ống cùng dải kích thước lớn từ DN25 đến DN4000, AUF752 mang lại giải pháp đo lưu lượng linh hoạt cho cả hệ thống nhỏ và các tuyến ống công nghiệp quy mô lớn.

Đặc điểm nổi bật

• Công nghệ đo siêu âm Transit-Time không xâm lấn.

• Cảm biến kẹp ngoài, không cần khoan cắt hoặc dừng hệ thống.

• Phù hợp với đường ống từ DN25 đến DN4000.

• Độ chính xác lên tới ±0.5% khi hiệu chuẩn trực tuyến.

• Dải vận tốc rộng từ 0.01 đến ±32 m/s.

• Đo lưu lượng hai chiều (Forward / Reverse Flow).

• Chức năng tự hiệu chuẩn và hiệu chỉnh thời gian thực.

• Hỗ trợ tùy chọn đo hai kênh (Dual Channel) giúp tăng độ ổn định và độ tin cậy.

• Màn hình đồ họa 240 × 160 hiển thị đầy đủ thông số vận hành.

• Tích hợp Data Logger hỗ trợ SD Card, TF Card và USB.

• Hỗ trợ tính toán năng lượng nhiệt khi kết hợp cảm biến nhiệt độ.

• Đầu dò chịu nhiệt cao, có thể tiếp xúc nhiệt độ lên tới 200°C trong thời gian ngắn.

• Chi phí lắp đặt thấp, bảo trì đơn giản và tuổi thọ dài.

Thông số kỹ thuật chính

• Nguyên lý đo:
  Transit Time Difference

• Kích thước đường ống:
  DN25 ~ DN4000 (1" ~ 160")

• Dải vận tốc:
  0.01 ~ ±32 m/s

• Độ phân giải:
  0.001 m/s

• Độ chính xác:

  • ±1% ~ ±1.5% giá trị đo

  • ±0.5% giá trị đo khi hiệu chuẩn trực tuyến

• Độ lặp lại:
  ±0.2% giá trị đo

• Thời gian đáp ứng:
  < 1 giây

• Nhiệt độ lưu chất:

  • Cảm biến NN: -40 ~ 70°C

  • Cảm biến HT: -40 ~ 160°C

• Nhiệt độ môi trường:
  -20 ~ 50°C

• Chiều dài cáp tối đa:
  100 m

Tương thích vật liệu đường ống

• Gang

• Gang dẻo

• Inox

• Đồng

• PVC

• Nhôm

• Composite sợi thủy tinh

• Và nhiều vật liệu khác

Tương thích lớp lót đường ống

• Tar Epoxy

• Cao su

• Mortar

• Polypropylene

• Polystyrol

• Polyethylene

• PTFE (Teflon)

• Và các vật liệu tương tự

Hiển thị và vận hành

• Màn hình đồ họa LCD 240 × 160 Dot-Matrix

• Hiển thị:

  • Lưu lượng tức thời

  • Tổng lưu lượng thuận/nghịch

  • Vận tốc dòng chảy

  • Nhiệt độ

  • Năng lượng nhiệt

  • Ngày giờ

  • Tình trạng tín hiệu

• Bàn phím:
  16 phím chức năng

• Kiểu lắp đặt bộ chuyển đổi:
  Treo tường (Wall Mount)

Tín hiệu đầu ra và truyền thông

• 4-20 mA:

  • 1 kênh (tiêu chuẩn)

  • 2 kênh (tùy chọn)

• Ngõ ra xung:
  Scaled Pulse (Open Drain)

• Relay cảnh báo:
  2 Relay cảnh báo mức cao và mức thấp (tùy chọn)

• Truyền thông:

  • RS485 Modbus RTU (tiêu chuẩn)

  • HART (tùy chọn)

Chức năng ghi dữ liệu

• Hỗ trợ:
  SD Card, TF Card hoặc USB

• Dung lượng tối đa:
  64 GB

• Dữ liệu ghi nhận:
  Lưu lượng, tổng lưu lượng, nhiệt độ, năng lượng nhiệt và các thông số vận hành khác

• Chu kỳ ghi:
  200 ms đến 1 giờ

• Khả năng lưu trữ:
  Lên đến 20 năm (với tần suất ghi 1 giây/lần)

Nguồn cấp

• 90 ~ 260 VAC, 50/60 Hz

• Hoặc 24 VDC ±10%

• Công suất tiêu thụ:
  < 3 W

Cấp bảo vệ

• Cảm biến:
  IP68

• Bộ chuyển đổi:
  IP65

Với ưu điểm lắp đặt không xâm lấn, khả năng đo chính xác trên dải kích thước đường ống cực rộng cùng tính năng lưu trữ và truyền thông mạnh mẽ, AUF752 Series là giải pháp lưu lượng kế siêu âm lý tưởng cho các hệ thống cấp thoát nước, HVAC, nhà máy điện, xử lý nước, dầu khí, hóa chất và các ứng dụng quản lý năng lượng trong công nghiệp hiện đại.
