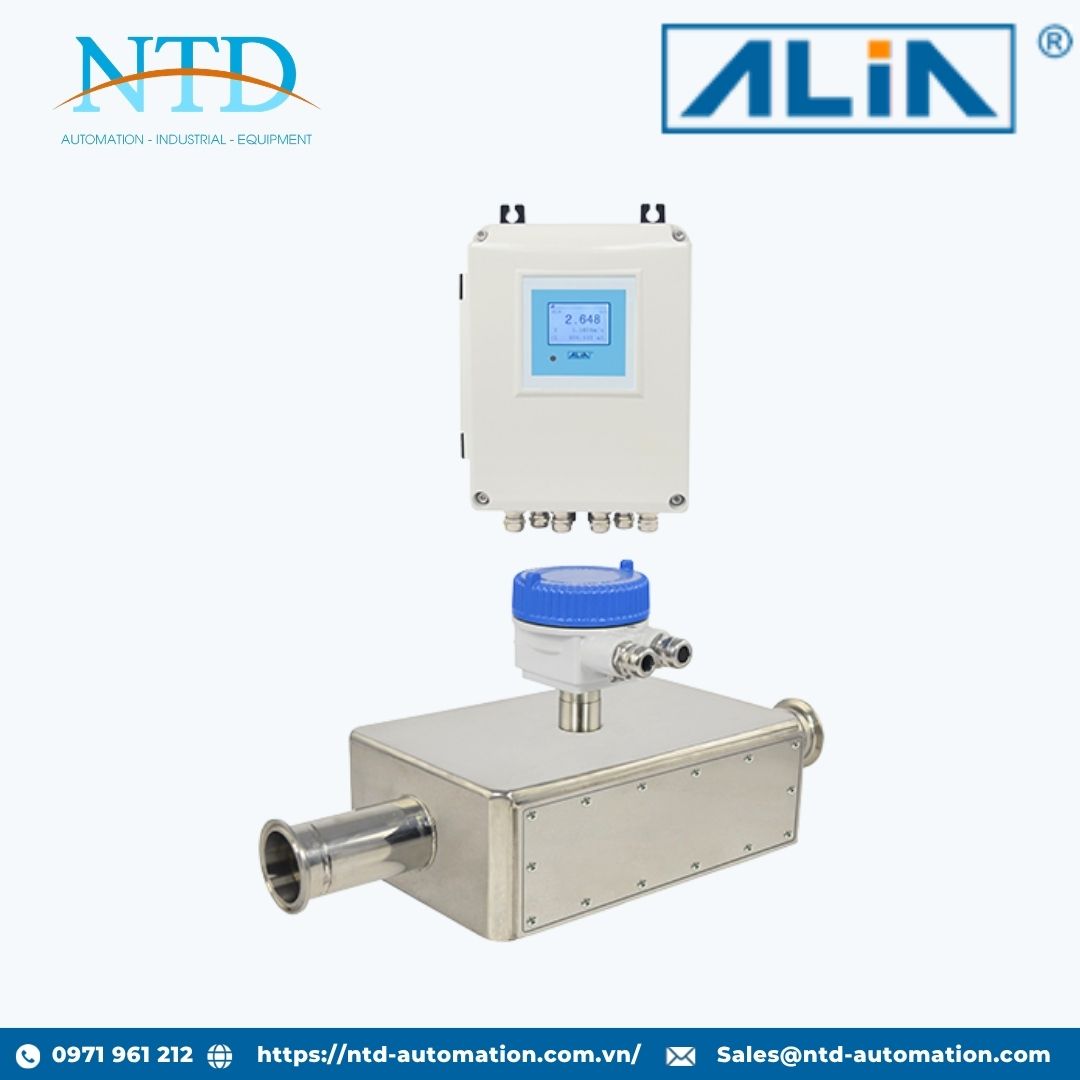

Lưu lượng kế siêu âm series AUF772 ALIA

AUF772 Series là dòng lưu lượng kế siêu âm vệ sinh (Sanitary Ultrasonic Flowmeter) được thiết kế chuyên biệt cho các ứng dụng trong ngành thực phẩm, đồ uống, dược phẩm và các quy trình yêu cầu tiêu chuẩn vệ sinh nghiêm ngặt. Thiết bị sử dụng vật liệu và quy trình sản xuất đáp ứng các yêu cầu vệ sinh công nghiệp, kết hợp với kết nối Clamp Tri-Clamp giúp dễ dàng tháo lắp, vệ sinh và bảo trì mà không gây nhiễm bẩn sản phẩm.

Ứng dụng công nghệ đo siêu âm theo nguyên lý chênh lệch thời gian truyền sóng (Transit-Time Difference), AUF772 thực hiện phép đo không tiếp xúc với lưu chất, không có bộ phận chuyển động và không gây tổn thất áp suất. Điều này giúp đảm bảo độ chính xác cao, duy trì chất lượng sản phẩm và giảm thiểu chi phí bảo trì trong quá trình vận hành.

Thiết bị được sử dụng rộng rãi trong các dây chuyền sản xuất nước khoáng, sữa, bia, nước giải khát, nước ép trái cây, nước tương, rượu, mứt thực phẩm, cũng như trong các ngành hóa chất và công nghiệp vệ sinh.

Đặc điểm nổi bật

• Thiết kế đạt tiêu chuẩn vệ sinh cho ngành thực phẩm và đồ uống.

• Đo lưu lượng không tiếp xúc, không gây ô nhiễm lưu chất.

• Kết nối Tri-Clamp hoặc Screw Union dễ tháo lắp và vệ sinh.

• Độ chính xác cao lên tới ±0.5% giá trị đo.

• Dải vận tốc rộng từ 0.01 đến ±32 m/s.

• Chức năng tự hiệu chuẩn và hiệu chỉnh theo thời gian thực.

• Thời gian đáp ứng nhanh dưới 1 giây.

• Màn hình đồ họa LCD 240 × 160 hiển thị đầy đủ thông số vận hành.

• Hỗ trợ đo lưu lượng hai chiều (Forward / Reverse Flow).

• Hỗ trợ nhiều tín hiệu đầu ra: 4-20 mA, Pulse, Relay Alarm, RS485 và HART.

• Khả năng ghi dữ liệu dài hạn với Data Logger tùy chọn.

• Độ ổn định cao, vận hành liên tục trong môi trường sản xuất công nghiệp.

Thông số kỹ thuật chính

• Nguyên lý đo:
  Transit Time Difference

• Kích thước đường ống:
  DN40 ~ DN200 (1-1/2" ~ 8")

• Dải vận tốc:
  0.01 ~ ±32 m/s

• Độ phân giải:
  0.0001 m/s

• Độ chính xác:
  ±0.5% giá trị đo (trong dải 0.5 ~ 30 m/s)

• Độ lặp lại:
  ±0.2% giá trị đo

• Thời gian đáp ứng:
  < 1 giây

• Áp suất làm việc tối đa:
  1.0 MPa

• Nhiệt độ lưu chất:
  -40 ~ 70°C (tiêu chuẩn)
  -40 ~ 160°C (tùy chọn)

• Nhiệt độ môi trường:
  -20 ~ 50°C

Vật liệu chế tạo

• Ống đo:
  Inox 304, Inox 316 hoặc Inox 316L

• Vỏ cảm biến:
  Inox 304

• Hộp điều khiển:
  Hợp kim nhôm

• Cấp bảo vệ:

  • Bộ chuyển đổi: IP65

  • Cảm biến: IP67

Kết nối quy trình

• Kiểu kết nối:

  • IDF Tri-Clamp

  • Screw Union

• Tiêu chuẩn Tri-Clamp:
  HAB / DIN 32676 / ISO 2852

• Tiêu chuẩn Screw Union:
  DIN 11851

Hiển thị và vận hành

• Màn hình đồ họa 240 × 160 Dot-Matrix

• Hiển thị:

  • Lưu lượng tức thời

  • Tổng lưu lượng thuận/nghịch

  • Vận tốc dòng chảy

  • Ngày giờ

  • Tình trạng tín hiệu

  • Năng lượng nhiệt

• Bàn phím:
  16 phím cảm ứng cơ học

• Kiểu lắp bộ chuyển đổi:
  Treo tường (Wall Mount)

Tín hiệu đầu ra và truyền thông

• Tín hiệu analog:

  • 4-20 mA x 1 kênh (tiêu chuẩn)

  • 4-20 mA x 2 kênh (tùy chọn)

• Ngõ ra xung:
  Scaled Pulse (Open Drain)

• Relay cảnh báo:
  2 Relay cảnh báo mức cao/thấp (tùy chọn)

• Truyền thông:

  • RS485 Modbus RTU (tiêu chuẩn)

  • HART (tùy chọn)

Chức năng ghi dữ liệu (Tùy chọn)

• Hỗ trợ lưu trữ qua:
  SD Card, TF Card hoặc USB

• Dung lượng tối đa:
  64 GB

• Dữ liệu ghi nhận:
  Lưu lượng, tổng lưu lượng, nhiệt độ, năng lượng nhiệt và các thông số vận hành khác

• Chu kỳ ghi:
  200 ms đến 1 giờ

• Khả năng lưu trữ:
  Lên đến 20 năm (với tần suất ghi 1 giây/lần)

Nguồn cấp

• 90 ~ 260 VAC, 50/60 Hz

• Hoặc 24 VDC ±10%

• Công suất tiêu thụ:
  < 3 W

Với thiết kế vệ sinh chuyên dụng, khả năng đo lưu lượng chính xác cao và đáp ứng các tiêu chuẩn nghiêm ngặt của ngành thực phẩm, AUF772 Series là giải pháp lý tưởng cho các hệ thống sản xuất sữa, bia, nước giải khát, thực phẩm lỏng, dược phẩm và các ứng dụng đòi hỏi độ sạch tuyệt đối cùng độ tin cậy cao trong đo lường.
