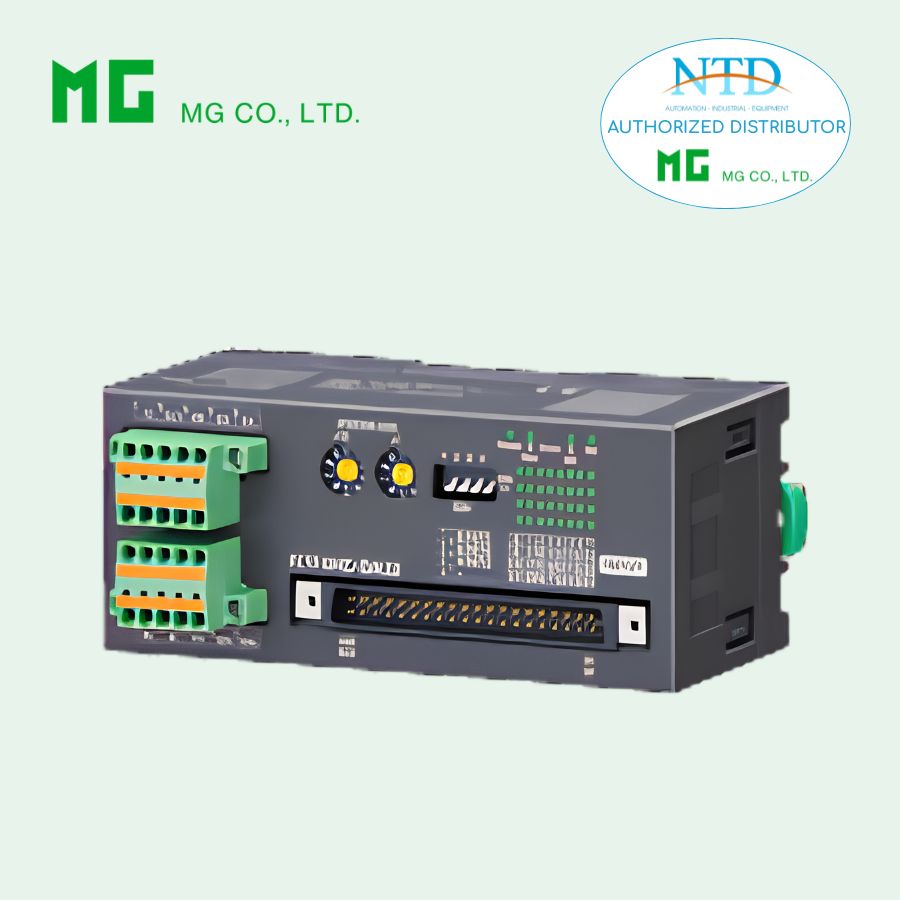

CC-Link I/O MODULE R7F4HC-DAC32C-K CỦA MG

CC-Link I/O MODULE R7F4HC-DA32-K
(Ngõ vào số NPN/PNP, 32 điểm, đầu nối FCN)

Chức năng & Đặc điểm

• Mô-đun Remote I/O dùng để nhập/xuất tín hiệu số (digital I/O) lên mạng fieldbus CC-Link

MODEL: R7F4HC-DA32-K-R[1]

THÔNG TIN ĐẶT HÀNG

• Mã sản phẩm: R7F4HC-DA32-K-R[1]

• Chọn mã tùy chọn cho [1]
  (ví dụ: R7F4HC-DA32-R/Q)

• Chỉ định tùy chọn với mã /Q
  (ví dụ: /C01)

LOẠI I/O

• DA32: Ngõ vào số NPN/PNP, 32 điểm

KHỐI ĐẤU NỐI

• K:

  • Terminal dạng kẹp lò xo cho nguồn cấp

  • Terminal dạng kẹp lò xo cho nguồn truyền thông

  • Đầu nối FCN cho I/O

NGUỒN CẤP

• Nguồn DC

• R: 24V DC

  • Dải điện áp hoạt động: 24V ±10%

  • Độ gợn sóng tối đa: 10% p-p

[1] TÙY CHỌN

• Để trống: Không có

• /Q: Có tùy chọn (cần chỉ định thêm)

THÔNG SỐ TÙY CHỌN (Q)

(Chi tiết xem trên website hãng)

• /C01: Phủ Silicone

• /C02: Phủ Polyurethane

• /C03: Phủ cao su

SẢN PHẨM LIÊN QUAN

• File CSP+

  • Có thể tải từ website hãng

  • Hoặc từ website của Hiệp hội CC-Link

THÔNG SỐ CHUNG

Kết nối

• CC-Link: Terminal kẹp lò xo

• Nguồn cấp: Terminal kẹp lò xo

• Tín hiệu vào (trừ nguồn): Đầu nối FCN

Vật liệu vỏ

• Nhựa chống cháy (màu xám)

Cách ly

• Ngõ vào ↔ CC-Link ↔ nguồn ↔ FE1

Đèn báo trạng thái ngõ vào

• LED xanh sáng khi Input ON

TRUYỀN THÔNG CC-Link

• Chuẩn: CC-Link Ver.1.10

• Cáp mạng: Cáp CC-Link do Mitsubishi Electric chỉ định

• Loại trạm: Remote I/O

• Phân bổ dữ liệu: 1

• Số trạm: 1 – 64 (công tắc xoay, mặc định: 00)

• Tốc độ truyền:

  • 156 kbps (mặc định)

  • 625 kbps

  • 2.5 Mbps

  • 5 Mbps

  • 10 Mbps (cài bằng DIP switch)

• Điện trở kết thúc:

  • Tích hợp sẵn

  • Bật/tắt bằng DIP switch (mặc định: tắt)

Đèn LED trạng thái

• Power, Run, Error, SD, RD
  (Chi tiết xem trong manual)

THÔNG SỐ NGÕ VÀO

• Kiểu chung: Common dương hoặc âm (NPN/PNP) cho mỗi 32 điểm

• Số ngõ vào: 32 điểm

• Số ngõ vào hoạt động đồng thời: Không giới hạn (tại 24V DC)

Điện áp & dòng

• Điện áp định mức: 24V DC ±10%, ripple ≤ 5% p-p

• ON:

  • Điện áp ≥ 17V DC

  • Dòng ≥ 2.3 mA

• OFF:

  • Điện áp ≤ 5V DC

  • Dòng ≤ 0.75 mA

Đặc tính

• Dòng vào: ≤ 3.5 mA / điểm (tại 24V DC)

• Điện trở vào: ~7.2 kΩ

• Thời gian ON: ≤ 0.5 ms

• Thời gian OFF: ≤ 0.5 ms

LẮP ĐẶT

Dòng tiêu thụ

• ≤ 40 mA (tại 24V DC)
  (không bao gồm tải I/O)

Điều kiện môi trường

• Nhiệt độ hoạt động: -10 ~ +55°C

• Nhiệt độ lưu trữ: -20 ~ +65°C

• Độ ẩm: 30 – 90%RH (không ngưng tụ)

• Môi trường: Không khí không có khí ăn mòn, ít bụi

Lắp đặt

• Gắn bề mặt hoặc thanh DIN (35 mm)

Khối lượng

• 160 g

HIỆU SUẤT

• Điện trở cách điện: ≥ 100 MΩ (500V DC)

• Độ bền điện môi: 1500V AC trong 1 phút
  (giữa ngõ vào / CC-Link / nguồn / FE1)
