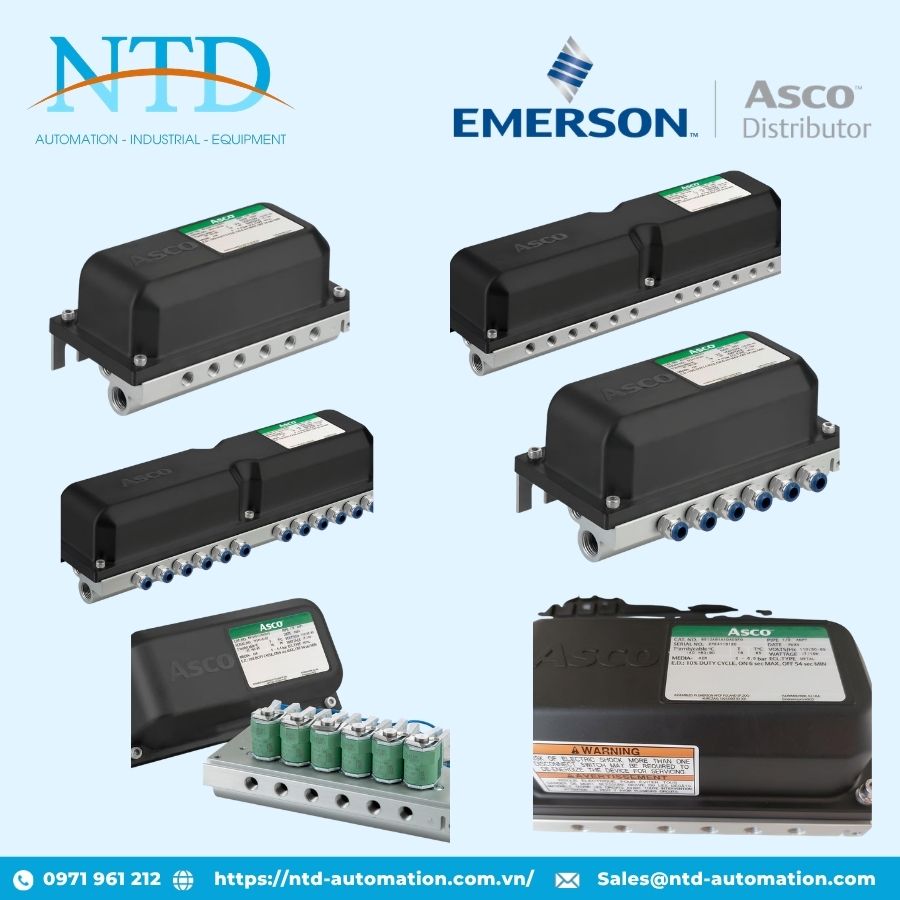

Hộp van pilot series 510 ASCO

ASCO Series 510 là dòng hộp van pilot (Pilot Valve Boxes) nhỏ gọn được thiết kế chuyên biệt cho việc điều khiển từ xa các van xung giũ bụi ASCO™ Series 353 trong hệ thống lọc bụi công nghiệp. Với khả năng tích hợp từ 2 đến 12 van pilot tác động trực tiếp trong cùng một cụm, sản phẩm giúp đơn giản hóa hệ thống đường ống khí nén, giảm thời gian lắp đặt và nâng cao độ tin cậy của toàn bộ hệ thống điều khiển.

Series 510 được phát triển dành riêng cho các ứng dụng dust collector trong các ngành xi măng, luyện kim, nhiệt điện, chế biến gỗ, thực phẩm và nhiều lĩnh vực công nghiệp khác. Thiết kế tập trung nhiều van pilot trong một hộp điều khiển duy nhất giúp tối ưu hóa không gian lắp đặt và giảm đáng kể số lượng kết nối khí nén.

Các van pilot tích hợp bên trong sử dụng cơ chế 2/2 thường đóng (Normally Closed) và vận hành bằng điện từ, đảm bảo phản hồi nhanh và độ chính xác cao trong quá trình điều khiển van xung. Dòng sản phẩm có các phiên bản từ 2 đến 6 trạm hoặc 7 đến 12 trạm, đáp ứng linh hoạt yêu cầu của từng hệ thống lọc bụi.

ASCO Series 510 còn được cung cấp phiên bản lưu lượng cao (High Flow), phù hợp cho việc điều khiển các van Series 353 kích thước lớn hoặc các hệ thống có khoảng cách kết nối dài hơn, đảm bảo tín hiệu điều khiển ổn định và hiệu quả.

Thân hộp được chế tạo từ nhôm (Aluminium) chắc chắn, có cấp bảo vệ Type 4X/IP65, giúp chống bụi, chống nước và hoạt động ổn định trong môi trường công nghiệp khắc nghiệt. Đặc biệt, sản phẩm được tích hợp bộ gia nhiệt bên trong, hỗ trợ vận hành ổn định ở nhiệt độ môi trường thấp đến -40°C, hạn chế hiện tượng ngưng tụ hoặc đóng băng trong hệ thống.

Đặc điểm nổi bật:

• Hộp van pilot nhỏ gọn tích hợp từ 2 đến 12 van điện từ.

• Thiết kế chuyên dụng cho điều khiển từ xa van xung ASCO Series 353.

• Van pilot tác động trực tiếp với độ tin cậy cao.

• Có phiên bản lưu lượng tiêu chuẩn và lưu lượng cao.

• Tích hợp đế van và ghế van trong cùng một cụm.

• Kết nối xả chung giúp đơn giản hóa hệ thống lắp đặt.

• Hỗ trợ lắp bộ giảm thanh trên đường xả.

• Tích hợp bộ gia nhiệt cho môi trường nhiệt độ thấp.

• Cấp bảo vệ Type 4X/IP65 chống bụi và chống nước.

• Hỗ trợ tích hợp đầu nối nhanh khí nén.

• Thiết kế tối ưu cho môi trường công nghiệp khắc nghiệt.

Thông số nổi bật:

• Số lượng van: 2–6 hoặc 7–12 trạm.

• Môi chất: Không khí và khí trơ.

• Áp suất làm việc: 0 – 8,5 bar (phiên bản tiêu chuẩn).

• Áp suất làm việc: 0 – 6 bar (phiên bản lưu lượng cao).

• Lưu lượng tiêu chuẩn: 0,4 Cv (5,8 l/min).

• Lưu lượng cao: 0,52 Cv (7,5 l/min).

• Kích thước cổng: 1/8".

• Điện áp: 24 VDC, 24 VAC, 115 VAC, 230 VAC, 240 VAC.

• Nhiệt độ môi trường tối thiểu: -40°C.

Ứng dụng tiêu biểu:

• Hệ thống lọc bụi túi vải (Baghouse Dust Collectors).

• Nhà máy xi măng.

• Nhà máy nhiệt điện.

• Nhà máy luyện kim và thép.

• Nhà máy chế biến gỗ.

• Công nghiệp thực phẩm và đồ uống.

• Các hệ thống thu gom bụi công nghiệp sử dụng van xung ASCO Series 353.

Tiêu chuẩn và chứng nhận:

• UL (Mỹ và Canada).

• UL/ULc Class I & Class II Division 2.

• Type 4X/IP65.

• Phù hợp cho môi trường trong nhà, ngoài trời và khu vực nguy hiểm.

Với thiết kế tích hợp thông minh, khả năng điều khiển nhiều van xung từ xa và độ bền vượt trội trong môi trường công nghiệp khắc nghiệt, ASCO Series 510 Pilot Valve Boxes là giải pháp tối ưu giúp nâng cao hiệu suất và độ tin cậy cho các hệ thống lọc bụi công nghiệp hiện đại.
