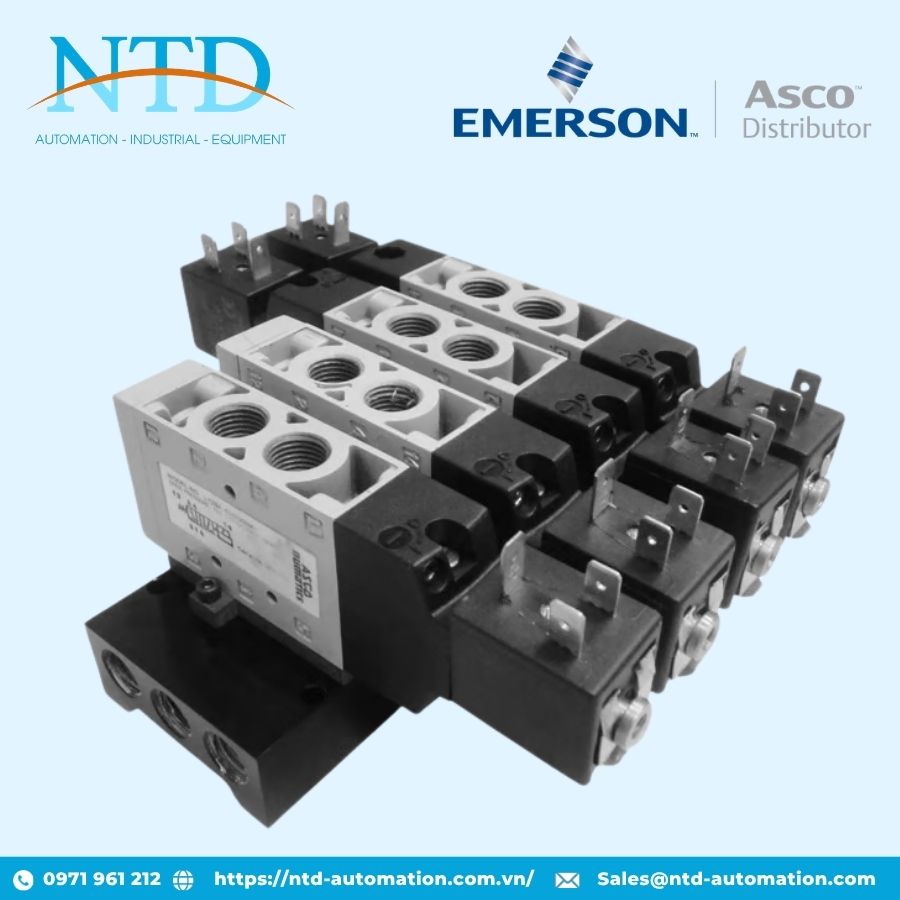

Van khí nén YA2BB4522G00040 series YA ASCO

ASCO Series YA là dòng van khí nén điều khiển bằng pilot điện từ hoặc pilot khí nén, được thiết kế để cung cấp tốc độ đáp ứng nhanh, lưu lượng lớn và độ tin cậy cao trong một thiết kế nhỏ gọn. Với chiều rộng thân van chỉ 22 mm, dòng YA đặc biệt phù hợp cho các hệ thống có không gian lắp đặt hạn chế nhưng vẫn yêu cầu hiệu suất vận hành cao.

Van có thể được lắp đặt độc lập trên đường ống hoặc tích hợp trên cụm manifold đúc nguyên khối từ 2 đến 12 vị trí, giúp tối ưu không gian và đơn giản hóa hệ thống khí nén. Ngay cả cụm manifold 12 van cũng chỉ rộng khoảng 272 mm, phù hợp với các dây chuyền tự động hóa có mật độ thiết bị cao.

Nhờ khả năng vận hành ổn định ở tần suất đóng mở lớn và tuổi thọ cao, ASCO Series YA được ứng dụng rộng rãi trong ngành ô tô, dây chuyền đóng chai, sản xuất lốp xe, máy dập kim loại và nhiều hệ thống tự động hóa công nghiệp khác.

Đặc điểm nổi bật

• Thiết kế siêu nhỏ gọn với chiều rộng thân van chỉ 22 mm.

• Tốc độ đáp ứng nhanh và lưu lượng khí lớn trong kích thước nhỏ.

• Hỗ trợ điều khiển bằng pilot điện từ hoặc pilot khí nén.

• Có thể lắp đặt trực tiếp trên đường ống hoặc trên manifold từ 2 đến 12 vị trí.

• Hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

• Hiệu suất lặp lại cao, đảm bảo độ chính xác trong các ứng dụng tự động hóa.

• Thiết kế chắc chắn giúp tăng tuổi thọ và giảm chi phí bảo trì.

• Cuộn coil đúc epoxy tiêu chuẩn chống rung động và chống ẩm hiệu quả.

• Hỗ trợ giao diện Numar Interface cho các ứng dụng điều khiển cơ cấu chấp hành.

• Tùy chọn cuộn coil Class H cho môi trường nhiệt độ cao.

• Cấp bảo vệ IP65, chống bụi và chống nước hiệu quả.

Thông số kỹ thuật chính

• Kiểu điều khiển: Pilot điện từ hoặc pilot khí nén

• Vật liệu thân van: Hợp kim nhôm (Aluminum Alloy)

• Môi chất: Khí nén có hoặc không bôi trơn, khí trơ, chân không

• Kiểu van:

  • 5/2 tác động đơn

  • 5/2 tác động kép

  • 5/3 trung tâm kín (Closed Center)

  • 5/3 trung tâm mở (Open Center)

  • 5/3 trung tâm áp suất (Pressure Center)

• Kích thước cổng kết nối: 1/8", 1/4"

• Kiểu ren: NPTF

• Lưu lượng: Cv 1.0

• Dải áp suất làm việc: Từ chân không đến 10 bar

• Điện áp:

  • DC: 12V, 24V, 110V

  • AC: 24V, 110V, 230V (50/60Hz)

• Công suất tiêu thụ: 2.5 W / 2.5 VA

• Chu kỳ làm việc: 100% liên tục (Continuous Duty)

• Cấp bảo vệ: IP65

Ứng dụng tiêu biểu

• Dây chuyền lắp ráp ô tô

• Hệ thống sản xuất và kiểm tra lốp xe

• Dây chuyền đóng chai và đóng gói tự động

• Máy dập kim loại và phòng ép khuôn

• Hệ thống điều khiển xi lanh khí nén

• Máy móc OEM và thiết bị tự động hóa

• Dây chuyền sản xuất điện tử

• Hệ thống robot công nghiệp

• Thiết bị xử lý vật liệu và đóng gói

Với thiết kế nhỏ gọn, tốc độ đáp ứng nhanh, độ bền cao và khả năng lắp đặt linh hoạt, ASCO Series YA Solenoid Pilot or Air Pilot Actuated Valves là giải pháp van khí nén lý tưởng cho các hệ thống tự động hóa hiện đại yêu cầu hiệu suất cao và độ tin cậy lâu dài.

Một số series nổi bật của YA

YA2BB4522G00040

HV294930-001 24/DC

HV294930-002 24/DC
