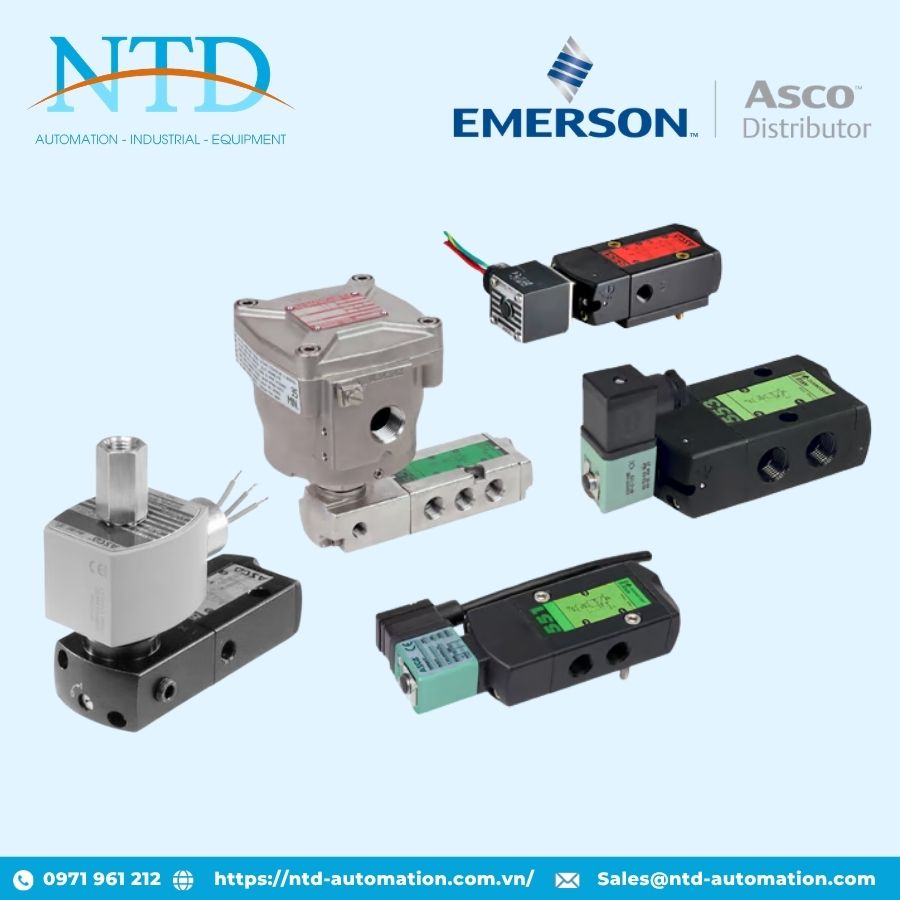

Van điện từ SCG553A017MS series 553 ASCO

ASCO SCG553A017MS 230/50 là van điện từ điều khiển gián tiếp (pilot operated solenoid valve) thuộc Series 553, được thiết kế để điều khiển các bộ truyền động khí nén trong nhiều ứng dụng tự động hóa công nghiệp. Sản phẩm có cấu hình 5/2 hồi lò xo (Spring Return), kích thước cổng G 1/2", thân hợp kim nhôm nhẹ và lưu lượng lớn với hệ số Cv 3.64 (Kv 3.15), đáp ứng hiệu quả các yêu cầu đóng mở nhanh và vận hành ổn định.

Van sử dụng điện áp 230 VAC 50 Hz, công suất tiêu thụ 5 W, tích hợp đầu nối tiêu chuẩn công nghiệp EN175301-803 (ISO 4400) giúp lắp đặt thuận tiện. Thiết kế non-breathing version giúp tăng khả năng bảo vệ hệ thống trong môi trường nhiều bụi bẩn, độ ẩm hoặc điều kiện vận hành khắc nghiệt.

Đặc điểm nổi bật

• Van điện từ điều khiển gián tiếp cấu hình 5/2 hồi lò xo (Spring Return) cho khả năng chuyển mạch nhanh và đáng tin cậy.

• Kích thước cổng kết nối G 1/2" (ISO 228/1), đường kính lỗ van 13 mm, phù hợp cho nhiều hệ thống khí nén công nghiệp.

• Thân van bằng hợp kim nhôm nhẹ, độ bền cao và khả năng chống ăn mòn tốt.

• Lưu lượng lớn với hệ số Cv 3.64 (Kv 3.15), tối ưu hiệu suất vận hành của bộ truyền động khí nén.

• Có thể lắp trực tiếp lên bộ truyền động theo tiêu chuẩn NAMUR VDI/VDE 3845 hoặc lắp đặt trên đường ống.

• Phiên bản non-breathing giúp hạn chế bụi bẩn, hơi ẩm xâm nhập vào hệ thống.

• Các cổng xả có thể đấu nối đường ống để tăng khả năng bảo vệ trong môi trường khắc nghiệt.

• Tích hợp khối thông hơi (Integral Breather Block) giúp giảm nguy cơ ăn mòn bên trong bộ truyền động.

• Hỗ trợ các phiên bản một cuộn coil hoặc hai cuộn coil, cho phép lắp đặt ở mọi vị trí.

• Tương thích với các hệ thống an toàn chức năng lên đến SIL 3.

• Tất cả các cổng NAMUR được bố trí cùng một phía giúp nâng cao khả năng chống nước và chống bụi.

• Có thể trang bị các loại cuộn coil chống cháy nổ như Ex d, Ex mb, Ex ia/ib, Ex e mb và NEMA cho các ứng dụng đặc biệt.

• Cuộn coil Class F đảm bảo độ bền nhiệt cao và tuổi thọ vận hành lâu dài.

• Dải áp suất làm việc từ 2 đến 10 bar, phù hợp với hầu hết các hệ thống khí nén công nghiệp.

• Dải nhiệt độ môi trường và lưu chất từ -25°C đến +60°C.

Thông số kỹ thuật chính

• Chức năng: 5/2 Spring Return

• Kiểu điều khiển: Solenoid Pilot Operated

• Kích thước cổng: G 1/2" (ISO 228/1)

• Lưu chất: Khí nén, khí trơ

• Áp suất làm việc: 2 – 10 bar

• Đường kính lỗ van: 13 mm

• Hệ số lưu lượng: Cv 3.64 / Kv 3.15

• Điện áp: 230 VAC, 50 Hz

• Công suất: 5 W

• Cấp cách điện cuộn coil: Class F

• Trọng lượng: 0.69 kg

Ứng dụng tiêu biểu

ASCO SCG553A017MS 230/50 được sử dụng rộng rãi trong các hệ thống điều khiển van khí nén, bộ truyền động quay và tuyến tính, dây chuyền sản xuất tự động, ngành thực phẩm, xử lý nước, hóa chất, năng lượng và nhiều ứng dụng công nghiệp yêu cầu khả năng điều khiển khí nén chính xác, bền bỉ và đáng tin cậy.
