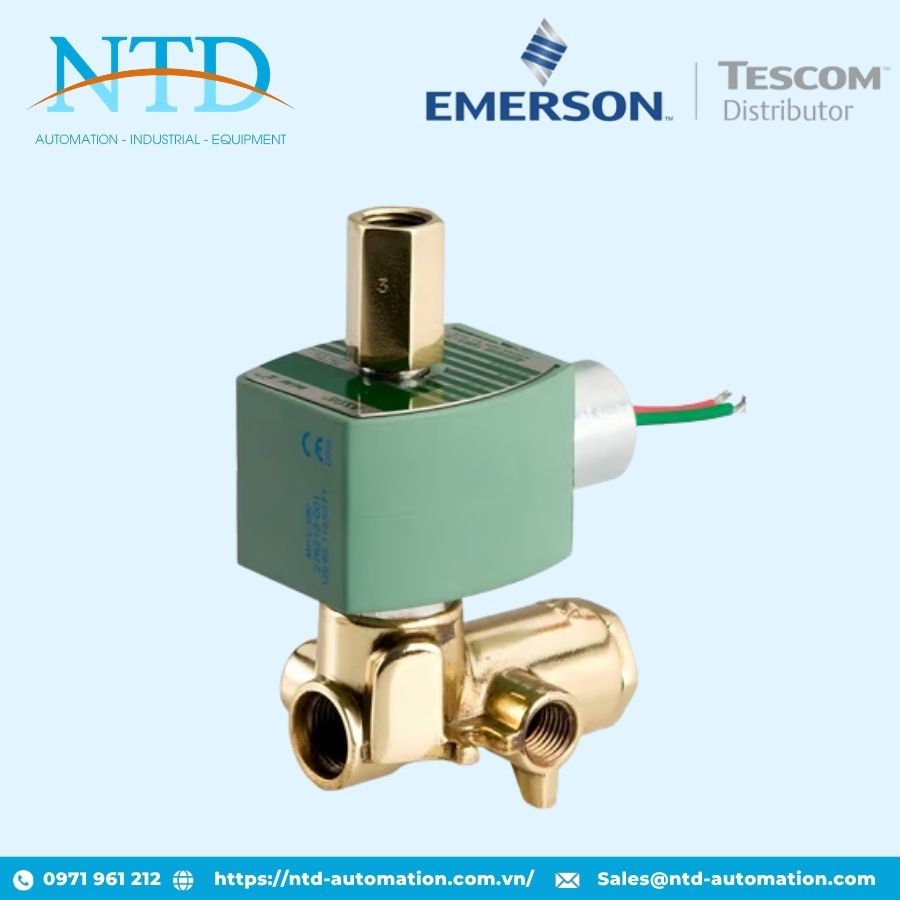

Van điện từ 4 ngã lưu lượng SC8345G001 series 345 ASCO

ASCO SC8345G001 DC24/DC là van điện từ 4 ngã thuộc dòng ASCO Series 345, được thiết kế dành cho các ứng dụng điều khiển lưu lượng thấp trong công nghiệp. Với thiết kế nhỏ gọn, chi phí đầu tư hợp lý và độ tin cậy cao, sản phẩm là giải pháp lý tưởng cho các hệ thống phân tích, thiết bị chẩn đoán, hệ thống nhiên liệu sinh học, thiết bị gia nhiệt và các ứng dụng trong ngành lọc hóa dầu.

Van sử dụng cơ cấu tác động điện từ (solenoid) kết hợp thân đồng chắc chắn, cho phép điều khiển chính xác dòng khí hoặc chất lỏng trong các hệ thống yêu cầu lưu lượng nhỏ. Thiết kế 4 ngã giúp van phù hợp với các ứng dụng điều khiển xy lanh khí nén tác động kép và các hệ thống chuyển hướng lưu chất khác.

Nhờ khả năng lắp đặt ở mọi vị trí cùng nhiều tùy chọn cấu hình trong dòng sản phẩm Series 345 như phiên bản an toàn nội tại (Intrinsically Safe), dải điện áp mở rộng và tuổi thọ cao, ASCO SC8345G001 DC24/DC mang lại tính linh hoạt và hiệu quả vận hành cho nhiều ngành công nghiệp khác nhau.

Đặc điểm nổi bật

• Thiết kế nhỏ gọn, phù hợp với các hệ thống có không gian lắp đặt hạn chế.

• Van 4 ngã chuyên dụng cho các ứng dụng điều khiển lưu lượng thấp.

• Thân van bằng đồng bền bỉ, phù hợp với nhiều môi trường công nghiệp.

• Có thể lắp đặt ở mọi vị trí, tăng tính linh hoạt trong thiết kế hệ thống.

• Tương thích với nhiều loại môi chất như khí nén, khí trơ, nước và dầu nhẹ.

• Độ tin cậy cao cho các hệ thống vận hành liên tục.

• Thuộc dòng Series 345 với các tùy chọn cấu hình an toàn nội tại và tuổi thọ cao.

• Giải pháp kinh tế cho các ứng dụng điều khiển đa năng trong công nghiệp.

Thông số kỹ thuật

• Part Number: SC8345G001 DC24/DC

• Dòng sản phẩm: ASCO Series 345

• Chức năng: 4 Way

• Kiểu tác động: Solenoid

• Vật liệu thân van: Đồng (Brass)

• Môi chất: Khí nén, khí trơ, nước, dầu nhẹ

• Kiểu kết nối: NPT

• Kích thước cổng: 1/4"

• Kích thước lỗ van (Orifice): 1/16"

• Lưu lượng: Cv 0.09 (Kv 0.07)

• Áp suất làm việc (khí nén): 10 – 100 PSI

• Áp suất làm việc (nước): 10 – 100 PSI

• Áp suất làm việc (dầu nhẹ): 10 – 100 PSI

• Điện áp: 24 VDC

• Công suất cuộn coil: 11.6 W

• Cấp cách điện: Class F

• Vật liệu làm kín: NBR

• Nhiệt độ môi trường: 0°C đến 40°C (32°F đến 104°F)

• Khối lượng: 2.14 lbs (khoảng 0.97 kg)

Ứng dụng tiêu biểu

• Thiết bị phân tích và đo lường công nghiệp

• Thiết bị chẩn đoán và phòng thí nghiệm

• Hệ thống nhiên liệu sinh học (Biofuel)

• Thiết bị gia nhiệt và điều hòa nhiệt

• Nhà máy lọc dầu và hóa chất

• Hệ thống điều khiển khí nén lưu lượng thấp

• Điều khiển xy lanh khí nén tác động kép

ASCO SC8345G001 DC24/DC là lựa chọn phù hợp cho các hệ thống yêu cầu van điện từ 4 ngã có kích thước nhỏ gọn, độ chính xác cao và khả năng vận hành ổn định trong các ứng dụng lưu lượng thấp, góp phần nâng cao hiệu quả điều khiển và độ tin cậy của toàn bộ hệ thống.
