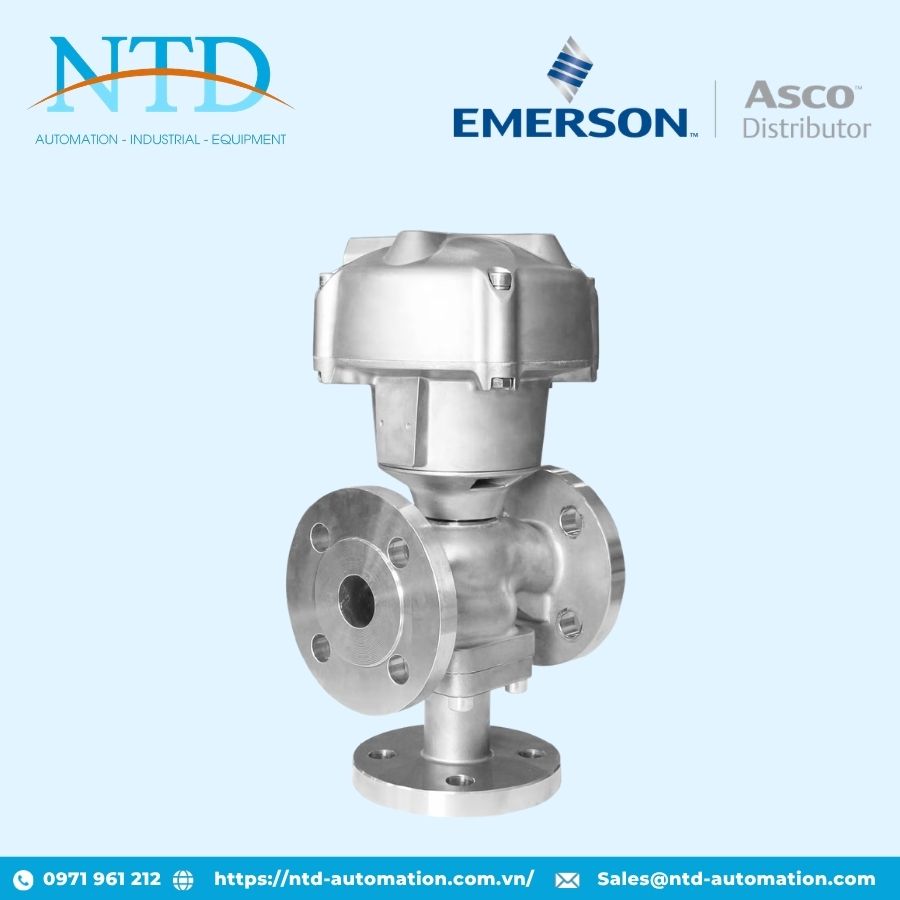

Van piston series Q317 của ASCO

ASCO Series Q317 là dòng van piston điều khiển bằng khí nén được thiết kế chuyên dụng cho các ứng dụng sử dụng hơi nước bão hòa, nước quá nhiệt, khí nén và các môi chất có tính ăn mòn cao. Với cấu hình 3/2 Universal, van mang lại khả năng điều khiển linh hoạt hơn so với các dòng van 2/2 thông thường, đáp ứng hiệu quả các yêu cầu đóng, mở và xả lưu chất trong các hệ thống công nghiệp hiện đại.

Được chế tạo từ thép không gỉ (Stainless Steel) chất lượng cao, ASCO Q317 có khả năng chống ăn mòn vượt trội, hoạt động ổn định trong môi trường nhiệt độ cao, áp suất lớn và điều kiện vận hành khắc nghiệt. Van sử dụng cơ chế điều khiển bằng khí nén kết hợp pilot điện từ (Solenoid Air Pilot & Air Operated) giúp tăng độ tin cậy, giảm tải cho bộ truyền động và kéo dài tuổi thọ thiết bị.

Với khả năng chịu áp suất vận hành lên tới 32 bar và nhiệt độ làm việc từ 30°C đến 180°C, dòng van Q317 là giải pháp lý tưởng cho các hệ thống hơi nước công nghiệp, thiết bị gia nhiệt và các dây chuyền sản xuất yêu cầu độ bền và độ ổn định cao.

Đặc điểm nổi bật

• Thiết kế 3/2 Universal cho khả năng điều khiển đóng, mở và xả linh hoạt.

• Thân van bằng thép không gỉ chống ăn mòn, phù hợp với môi trường hóa chất và hơi nước.

• Cơ cấu piston khí nén giúp vận hành mạnh mẽ và ổn định trong điều kiện áp suất cao.

• Áp suất vận hành tối đa lên tới 32 bar.

• Dải nhiệt độ làm việc rộng từ 30°C đến 180°C.

• Hộp làm kín hiệu suất cao, không cần bảo trì và có khả năng chống sốc nhiệt tốt.

• Thiết kế chống búa nước (Water Hammer) và bảo vệ áp suất ngược giúp tăng tuổi thọ hệ thống.

• Dòng chảy hai chiều (Bidirectional Flow) hỗ trợ linh hoạt trong quá trình vận hành.

• Thiết kế nhỏ gọn, trọng lượng nhẹ giúp giảm chi phí lắp đặt.

• Chỉ thị trạng thái đóng/mở trực quan giúp dễ dàng theo dõi tình trạng vận hành.

• Dễ dàng tháo lắp, vệ sinh và bảo trì, giảm thời gian dừng máy.

Thông số kỹ thuật chính

• Kiểu van: 3/2 Universal

• Cơ chế vận hành: Pilot điện từ kết hợp khí nén

• Vật liệu thân van: Thép không gỉ (Stainless Steel)

• Môi chất: Không khí, Nitơ (N₂), chân không, hơi nước

• Kích thước danh nghĩa: DN15, DN20, DN25, DN32, DN40

• Kiểu kết nối: DIN/GB/JIS 20K Flange, Pad Mounted

• Áp suất vận hành tối đa: 32 bar

• Nhiệt độ làm việc: 30°C đến 180°C

• Môi trường hoạt động: Trong nhà, ngoài trời, môi trường ăn mòn và khu vực nguy hiểm

Ứng dụng tiêu biểu

• Hệ thống hơi nước công nghiệp

• Thiết bị lưu hóa cao su (Rubber Vulcanization)

• Máy ép lốp xe (Tire Presses)

• Nồi hấp công nghiệp (Industrial Autoclaves)

• Nhà máy đúc kim loại và luyện kim

• Dây chuyền chế biến thực phẩm và đồ uống

• Nhà máy hóa chất và hóa dầu

• Hệ thống gia nhiệt và trao đổi nhiệt

• Các ứng dụng OEM yêu cầu độ bền và độ tin cậy cao

Nhờ khả năng chịu nhiệt, chịu áp suất vượt trội cùng thiết kế 3/2 đa năng, ASCO Series Q317 là giải pháp điều khiển lưu chất lý tưởng cho các hệ thống hơi nước và quy trình công nghiệp khắt khe, nơi yêu cầu hiệu suất vận hành ổn định, tuổi thọ cao và chi phí bảo trì thấp.

Mô đun nổi bật của ASCO

Q317AT37DTA0000
Q317AT37FTA0000
Q317AT37JTA0000
Q317AT37LTA0000
Q317AT4FDTA0000
Q317AT4FFTA0000
Q317AT4FJTA0000
Q317AT4FLTA0000
Q317AT5FDTA0000
Q317AT5FFTA0000
Q317AT5FGTA0000
Q317AT5FJTA0000
Q317AT5FLTA0000
Q317AT6KDTA0000
Q317AT6KFTA0000
Q317AT6KJTA0000
Q317AT6KLTA0000
Q317AT7KDTA0000
Q317AT7KFTA0000
Q317AT7KJTA0000
Q317AT7KLTA0000
