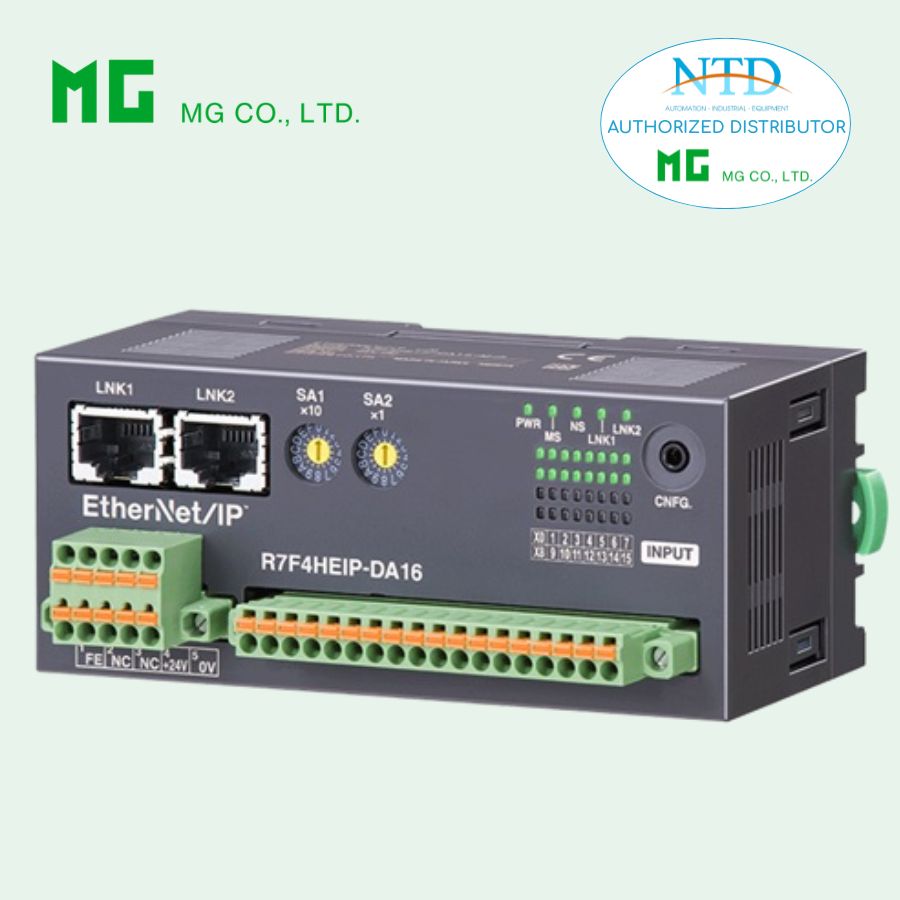

EtherNet/IP I/O MODULE R7F4HEIP-DC16A-M CỦA MG

R7F4HEIP-DC16A-M EtherNet/IP I/O MODULE - MG (M-SYSTEM)

Thông tin sản phẩm

• Model: R7F4HEIP-DC16A-M
• Thương hiệu: MG (M-System)
• Xuất xứ: Nhật Bản

Mô tả

Mô-đun Remote I/O dùng để xuất tín hiệu số (digital output) qua mạng EtherNet/IP, gồm 16 ngõ ra transistor NPN. Sử dụng terminal dạng kẹp (tension clamp) loại M (dải dây lớn hơn) và hỗ trợ DLR (Device Level Ring) để cấu hình mạng vòng.

Thông số kỹ thuật chính

Loại I/O

• Ngõ ra: NPN transistor – 16 điểm

Kết nối

• Truyền thông: Cổng RJ-45
• Nguồn, ngõ ra & nguồn kích: Terminal dạng kẹp (tension clamp)
• Tiết diện dây: 0.2 – 1.5 mm²

Nguồn cấp

• 24V DC ±10% (ripple ≤ 10% p-p)

Truyền thông EtherNet/IP

• Chuẩn: IEEE 802.3u
• Tốc độ: 10/100 Mbps (tự động)
• Giao thức: EtherNet/IP
• Kiểu kết nối: Exclusive owner / Listen only / Input only
• Số kết nối tối đa: 3
• Topology: Line / Star / Ring (hỗ trợ DLR)
• Chiều dài tối đa: 100 m
• Địa chỉ IP mặc định: 192.168.0.250
• Port: 2222, 44818
• Kích thước dữ liệu I/O: 1 word
• LED trạng thái: MS, NS, PWR, LNK1, LNK2

Thông số ngõ ra (OUTPUT)

• Số điểm: 16 (NPN transistor)
• Common: âm (16 điểm/common)

Thông số

• Nguồn tải: 24V DC ±10% (≤ 2A, bao gồm tải output)
• Dòng tải:
  • 0.1 A/điểm
  • 1.6 A/common
• Điện áp dư: ≤ 1.2 V
• Dòng rò: ≤ 0.1 mA

Đặc tính

• Thời gian đáp ứng:
  • ON: ≤ 0.2 ms
  • OFF: ≤ 0.5 ms
• Bảo vệ quá dòng: Có (giới hạn dòng khi quá tải)
• Bảo vệ quá nhiệt: Có (tự ngắt khi quá nhiệt)
• Lưu ý: Khi điều khiển tải cảm ứng cần mắc diode chống ngược

Lắp đặt & môi trường

• Dòng tiêu thụ: ~70 mA (không bao gồm tải I/O)
• Nhiệt độ hoạt động: -10 ~ +55°C
• Nhiệt độ lưu trữ: -20 ~ +65°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)
• Môi trường: Không khí không có khí ăn mòn, ít bụi
• Lắp đặt: DIN rail (35 mm) hoặc bắt vít
• Khối lượng: 170 g

Hiệu suất

• Cách điện: ≥ 100 MΩ (500V DC)
• Chịu điện áp:
  • 1500V AC / 1 phút (giữa output/nguồn kích và EtherNet/IP hoặc nguồn)

Phụ kiện & phần mềm

• Cáp cấu hình: MCN-CON / COP-US
• Phần mềm cấu hình: R7CFG
• File EDS: Tải từ website hãng

Tùy chọn

• /C01: Phủ Silicone
• /C02: Phủ Polyurethane
• /C03: Phủ cao su
