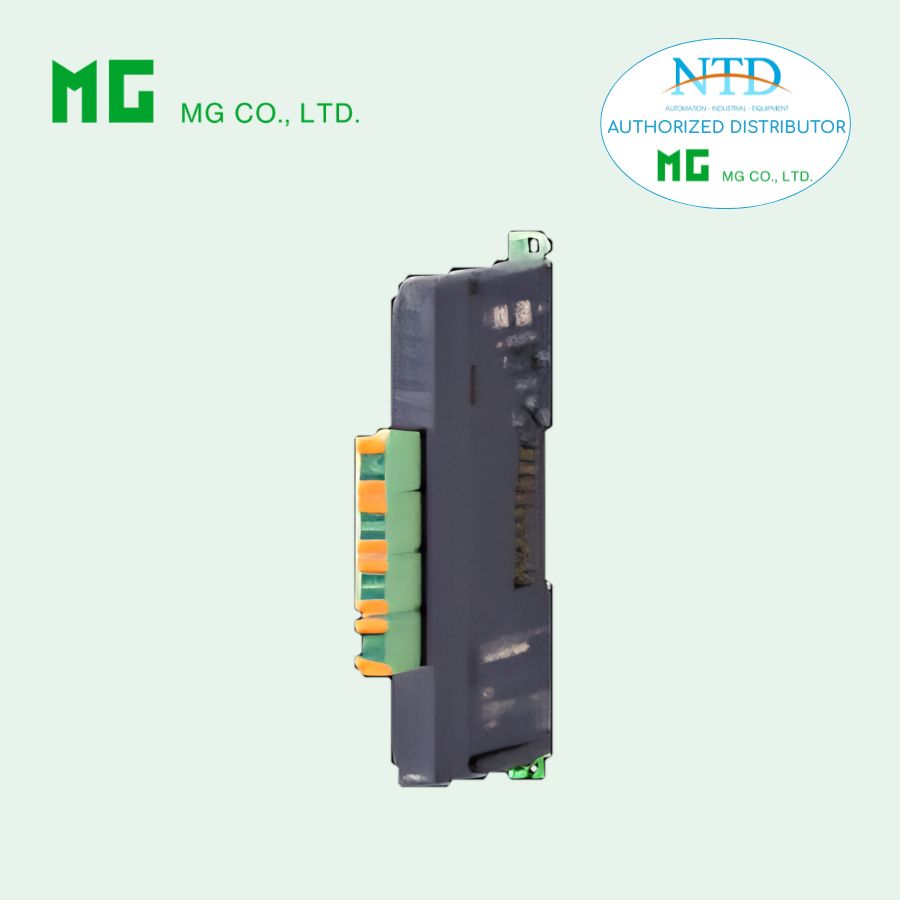

MÔ-ĐUN ĐẦU VÀO ĐIỆN ÁP/DÒNG DC R8-FST4N CỦA MG

R8-FST4N – MÔ-ĐUN ĐẦU VÀO ĐIỆN ÁP / DÒNG DC 4 KÊNH – MG (M-SYSTEM)

Thông tin sản phẩm

• Model: R8-FST4N

• Dòng: Remote I/O R8 Series

• Loại: Mô-đun ngõ vào analog (Voltage / Current)

• Số kênh: 4 input

• Đặc điểm: Có nguồn kích tích hợp, không cách ly (non-isolated)

• Kiểu đấu nối: Terminal kẹp lò xo tháo rời

Chức năng & đặc điểm

• Nhận tín hiệu điện áp DC và dòng DC

• Chuyển đổi giữa Voltage / Current bằng phần mềm (R8CFG)

• Có thể cấp nguồn cho cảm biến trực tiếp từ module

• Mỗi kênh có thể tháo/lắp độc lập → dễ bảo trì

• Thiết kế nhỏ gọn, phù hợp hệ Remote I/O

• Hỗ trợ cấu hình scale riêng cho từng kênh

MODEL: R8-FST4N[1]

Thông tin đặt hàng

• Mã sản phẩm: R8-FST4N[1]
  (Ví dụ: R8-FST4N/Q)

[1] Tùy chọn

• Để trống: Không có

• /Q: Có tùy chọn

Tùy chọn /Q

• /C01: Phủ silicone

• /C02: Phủ polyurethane

Sản phẩm liên quan

• Cáp cấu hình: MCN-CON hoặc COP-US

• Phần mềm cấu hình: R8CFG (tải từ website hãng)

Thông số chung

Kết nối

• Ngõ vào: Terminal kẹp lò xo tháo rời

• Nguồn kích & bus nội: qua bus nội

• Nguồn nội: cấp qua bus

Cách ly

• Cách ly giữa ngõ vào hoặc nguồn kích với bus nội hoặc nguồn nội

Cấu hình tín hiệu

• Có 2 chế độ:

  1. Configuration mode (cấu hình tự do)

     • Chọn Voltage hoặc Current

     • Scale riêng từng kênh

  2. Fixed mode (cố định)

     • 0–10 V

     • 4–20 mA

Cài đặt

• Địa chỉ module: công tắc xoay

• Điện trở kết thúc: tích hợp (mặc định OFF)

Hiển thị

• LED trạng thái: 2 màu (đỏ/xanh)

• LED trạng thái input: màu đỏ

Thông số ngõ vào

1. Điện áp DC

Configuration mode

• Dải: -10 đến +10 V

• Trở kháng vào: ≥ 1 MΩ

• Dải hoạt động: -5% đến +105%

Fixed mode

• Dải: 0 – 10 V

• Trở kháng vào: ≥ 1 MΩ

2. Dòng DC

Configuration mode

• Dải: -20 đến +20 mA

• Trở kháng vào: 50 Ω

Fixed mode

• Dải: 4 – 20 mA

• Trở kháng vào: 50 Ω

Mặc định nhà máy

• Tất cả 4 kênh: Voltage -10 đến +10 V

Lắp đặt

• Dòng tiêu thụ tối đa: 100 mA

• Nhiệt độ: -10 đến +55°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

• Môi trường: không khí ăn mòn, ít bụi

• Lắp đặt: thanh DIN

• Khối lượng: 80 g

Hiệu suất

Độ chính xác chuyển đổi

• Điện áp: ±0.05 %

• Dòng: ±0.1 %

👉 Lưu ý: Độ chính xác giảm khi dải đo nhỏ (span nhỏ)

Tốc độ

• Chu kỳ chuyển đổi: 8 ms

• Hằng số thời gian: ~1 ms

Dữ liệu

• Dải dữ liệu: 0 – 10000

• Có thể scale bằng phần mềm

Địa chỉ

• Data allocation: 2

• Số địa chỉ: 2

Nguồn cấp cho sensor

• 0.5 A/kênh

• Tổng: 1 A DC

• Có cầu chì nội (3 A, loại chậm)

Cách điện

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

• Độ bền điện môi: 1500 V AC / 1 phút
