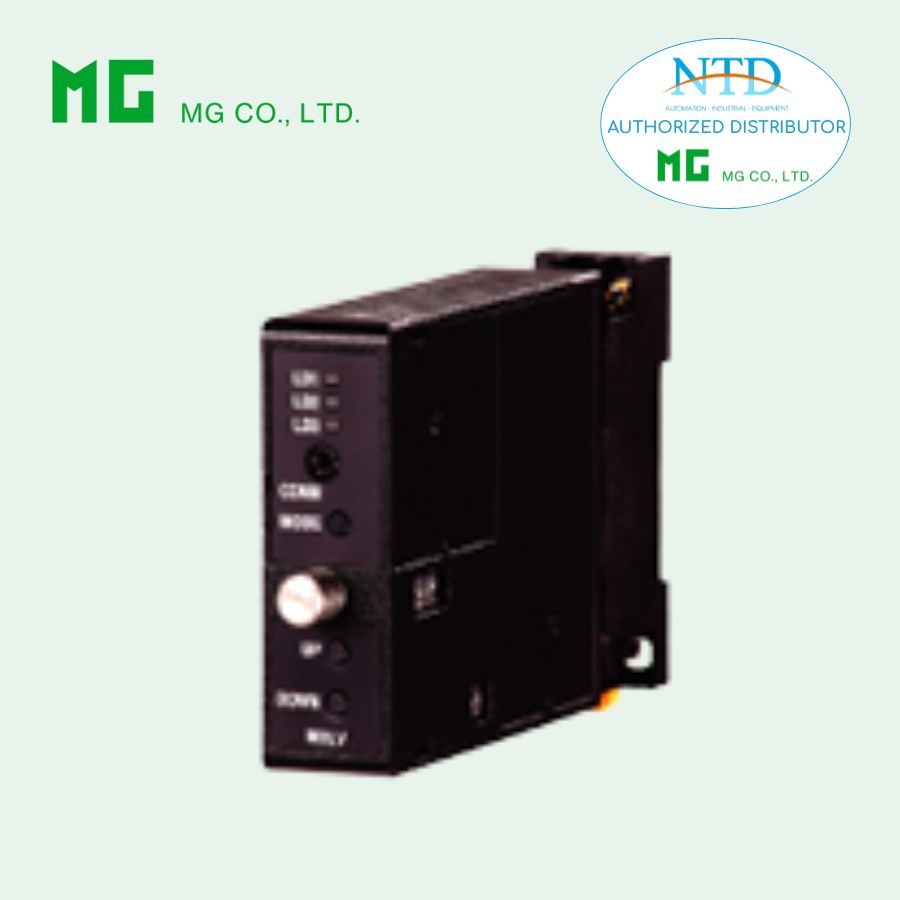

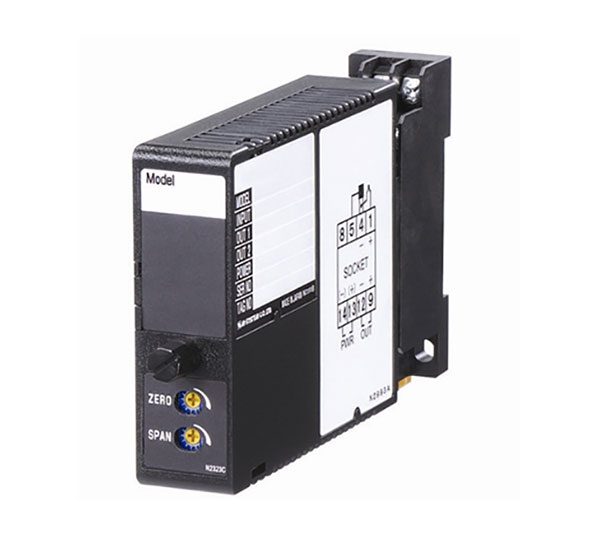

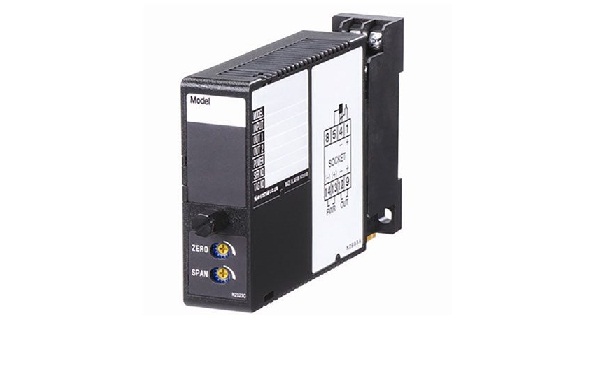

Bộ chuyển đổi tín hiệu M2LV (Mini-M series) MG

ĐẶC ĐIỂM

• Nhận tín hiệu DC dạng mV, V hoặc mA và chuyển đổi sang tín hiệu DC tiêu chuẩn có cách ly
• Hiệu chuẩn nhanh “One-Step Cal” bằng 3 nút điều khiển mặt trước, không cần PC; vẫn hỗ trợ cấu hình bằng phần mềm PC
• Cấu hình linh hoạt cả kiểu tín hiệu và dải đo ngõ vào/ngõ ra

THÔNG TIN ĐẶT HÀNG

• Mã đặt hàng: M2LV-[1][2]-M[3]
• Chọn mã tương ứng cho từng mục [1] đến [3]. (Ví dụ: M2LV-S2Z1-M/Q)
• Dải ngõ vào (ví dụ: 0 – 5 V DC)
• Dải ngõ ra (ví dụ: 4 – 20 mA DC)
• Chỉ định chi tiết cho mã tùy chọn /Q (ví dụ: /C01/S01)

[1] NGÕ VÀO (INPUT)

Dòng điện

• Z1: 0 – 50 mA DC (Điện trở ngõ vào 24,9 Ω)

Điện áp

• S1: -1000 – +1000 mV DC (Điện trở ngõ vào ≥ 1 MΩ)

• S2: -10 – +10 V DC (Điện trở ngõ vào ≥ 1 MΩ)

Dải ngõ vào có thể lập trình vượt ngoài giá trị đặt hàng bằng DIP switch và hiệu chuẩn One-Step Cal. Có thể cấu hình bằng phần mềm PC.

[2] NGÕ RA (OUTPUT)

Dòng điện

• Z1: 0 – 20 mA DC

Điện áp

• V1: -2,5 – +2,5 V DC

• V2: -10 – +10 V DC

Dải ngõ ra có thể lập trình tương tự bằng DIP switch và One-Step Cal hoặc qua PC.

NGUỒN CẤP (POWER INPUT)

Nguồn AC

• M: 85 – 264 V AC
  (Dải điện áp hoạt động 85 – 264 V, 47 – 66 Hz)

[3] TÙY CHỌN (OPTIONS)

• (trống): Không tùy chọn

• /Q: Có tùy chọn (chỉ định chi tiết)

THÔNG SỐ TÙY CHỌN /Q

Lớp phủ (Coating)

• /C01: Phủ silicone

• /C02: Phủ polyurethane

• /C03: Phủ cao su

• /C04: Phủ polyolefin

Vật liệu vít đầu nối

• /S01: Thép không gỉ

SẢN PHẨM LIÊN QUAN

• Phần mềm cấu hình PC M2LVCFG (tải từ website hãng)

• Cần cáp chuyên dụng để kết nối module với PC (tham khảo hướng dẫn sử dụng/phần mềm)

THÔNG SỐ CHUNG

• Kiểu lắp: Cắm module (plug-in)
• Kết nối: Terminal vít M3 (mô-men siết 0,8 N·m)
• Vít terminal: Thép mạ crom (chuẩn) hoặc inox
• Vỏ: Nhựa chống cháy (màu đen)
• Cách ly: Ngõ vào – ngõ ra – nguồn
• Ngõ ra quá dải: Xấp xỉ -15 đến +115 %
• Chỉnh zero: -15 đến +15 % (mặt trước)
• Chỉnh span: 85 đến 115 % (mặt trước)
• Đèn trạng thái: LED 3 màu (xanh/lục/đỏ), nháy theo trạng thái hoạt động

Cấu hình

• One-Step Cal: Cấu hình I/O và dải đo bằng DIP switch, hiệu chuẩn chính xác 0 % và 100 % bằng nút mặt trước và LED hỗ trợ
• Cấu hình PC: Qua máy tính Windows, kết nối jack phía trước
• Chức năng lập trình:
  • Kiểu và dải I/O
  • Zero và span
  • Bảng tuyến tính hóa người dùng
• Cổng kết nối: Jack mini 2,5 mm; mức RS-232-C

THÔNG SỐ NGÕ VÀO

Dòng DC

• Có sẵn điện trở ngõ vào

• Dải: 0 – 50 mA DC

• Span tối thiểu: 2 mA

• Offset: Có thể đặt trong dải miễn đảm bảo span tối thiểu

• Mặc định: 4 – 20 mA DC

Điện áp DC

• S1 (dải hẹp): -1000 – +1000 mV, span tối thiểu 100 mV

• S2 (dải rộng): -10 – +10 V, span tối thiểu 1 V

Dải mặc định nếu không chỉ định:

• S1: 0 – 100 mV DC

• S2: 1 – 5 V DC

THÔNG SỐ NGÕ RA

Dòng DC

• Dải tối đa: 0 – 20 mA

• Dải tuân thủ: 0 – 24 mA

• Span tối thiểu: 1 mA

• Điện trở tải: Tối đa theo điện áp kích 12 V
  (ví dụ 4 – 20 mA → 600 Ω)

Điện áp DC

• V1: -2,5 – +2,5 V (span tối thiểu 250 mV)

• V2: -10 – +10 V (span tối thiểu 1 V)

• Dòng kích tải: tối đa 1 mA

• Dải mặc định:

  • V1: 0 – 1 V

  • V2: 1 – 5 V

LẮP ĐẶT

• Công suất tiêu thụ:

  • ~4 VA @100 V

  • ~5 VA @200 V

  • ~6 VA @264 V

• Nhiệt độ làm việc: -5 đến +55°C

• Độ ẩm: 30 – 90 %RH (không ngưng tụ)

• Kiểu lắp: Gắn bề mặt hoặc DIN rail

• Khối lượng: 120 g

HIỆU NĂNG

• Độ chính xác: Độ chính xác ngõ vào + ngõ ra, tỉ lệ nghịch với span

• Độ chính xác ngõ vào:

  • ±0,01 % (mV, V)

  • ±0,02 % (mA)

• Độ chính xác ngõ ra: ±0,04 % dải

• Hệ số nhiệt: ±0,015 %/°C

• Thời gian đáp ứng: ≤ 1 s (0 – 90 %)

• Ảnh hưởng điện áp nguồn: ±0,1 %

• Điện trở cách điện: ≥ 100 MΩ @500 V DC

• Độ bền điện: 2000 V AC / 1 phút

Ví dụ tính độ chính xác tổng

Ngõ vào -10 – +10 V, dải 1 – 5 V;
Ngõ ra -10 – +10 V, dải 1 – 5 V

• Sai số ngõ vào: (20 V ÷ 4 V) × 0,01 % = 0,05 %

• Sai số ngõ ra: (20 V ÷ 4 V) × 0,04 % = 0,2 %

=> Độ chính xác tổng: ±0,25 %
