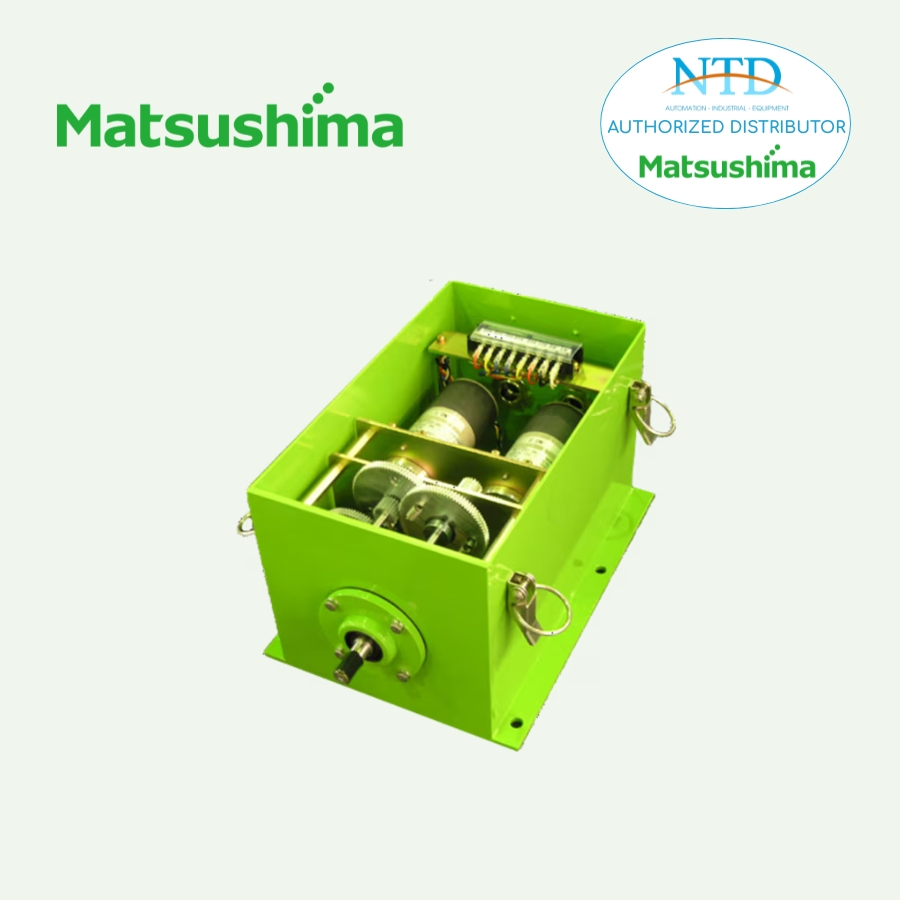

Bộ truyền vị trí (Position Transmitter) Matsushima

Bộ truyền vị trí (Position Transmitter) có bộ truyền tích hợp sẵn, khi gắn vào thiết bị vận chuyển, sẽ thông báo thông tin vị trí quay và hành trình theo thời gian thực. Ví dụ, thiết bị được sử dụng để xoay máng xả của lò cao (nhà máy thép) và truyền vị trí của các trippers tự hành.

Tính năng nổi bật

• Nhờ việc biết chính xác vị trí của thiết bị vận chuyển và thiết bị di động, việc liên kết với hệ thống điều khiểnsẽ giúp tối ưu hóa vận hành.
• Sản xuất theo yêu cầu khách hàng: Thiết bị có thể được đặt hàng tùy chỉnh theo nhu cầu của khách hàng.
• Lựa chọn bộ truyền (Transmitter): Có thể chọn bộ truyền theo yêu cầu, ví dụ: current transmitter, potentiometer, synchro transmitter, encoder, absocoder.
• Có thể thêm công tắc cam (Cam switch): Có thể điều chỉnh tín hiệu ra theo độ phân giải mong muốn bằng bánh răng giảm tốc (tăng tốc). Công tắc cam cũng có thể được thêm vào.
• Nhiều tùy chọn và khả năng tùy chỉnh: Về phương pháp truyền chuyển động từ thiết bị cơ khí tới Position Transmitter, có thể sử dụng trục nhập, bánh xe, lực căng dây với cơ cấu lò xo tích hợp,...

Nguyên lý hoạt động

• Thiết bị chủ yếu gồm: trục vào (input shaft), bộ giảm tốc (reducer) và bộ truyền (transmitter).
• Khi trục nhận chuyển động từ thiết bị, tốc độ quay được truyền qua bộ giảm tốc tới bộ truyền.
• Bộ truyền xuất tín hiệu tỷ lệ thuận với số vòng quay và truyền thông tin vị trí.

Hướng dẫn sử dụng

• Xác định vị trí lắp đặt: Rung từ motor và reducer không gây vấn đề, nhưng không lắp gần nguồn rung lớn như màn rung (vibrating screens) hoặc băng tải rung (vibrating feeders).
• Lắp đặt: Lắp thiết bị (trục vào) ngang. Khi gắn sprocket hoặc coupling vào trục, không dùng lực quá mạnh để tránh tác động mạnh lên vòng bi và bánh răng, gây hỏng hóc. Khi kết nối trục bằng bánh răng hoặc xích, không áp dụng tải nặng lên trục thiết bị.
• Đi dây: Đi dây theo sơ đồ kết nối. Sau khi đi dây, vặn chặt đầu nối chống nước.
• Điều chỉnh: Thiết bị cơ bản đã điều chỉnh sẵn tại nhà máy. Khi cần hiệu chỉnh tinh, làm theo hướng dẫn trong hướng dẫn sử dụng.
