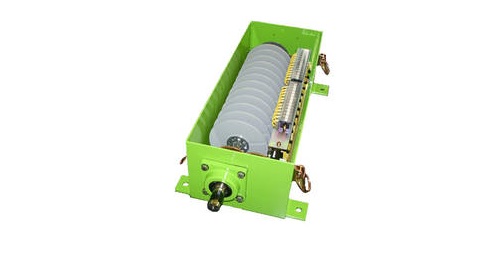

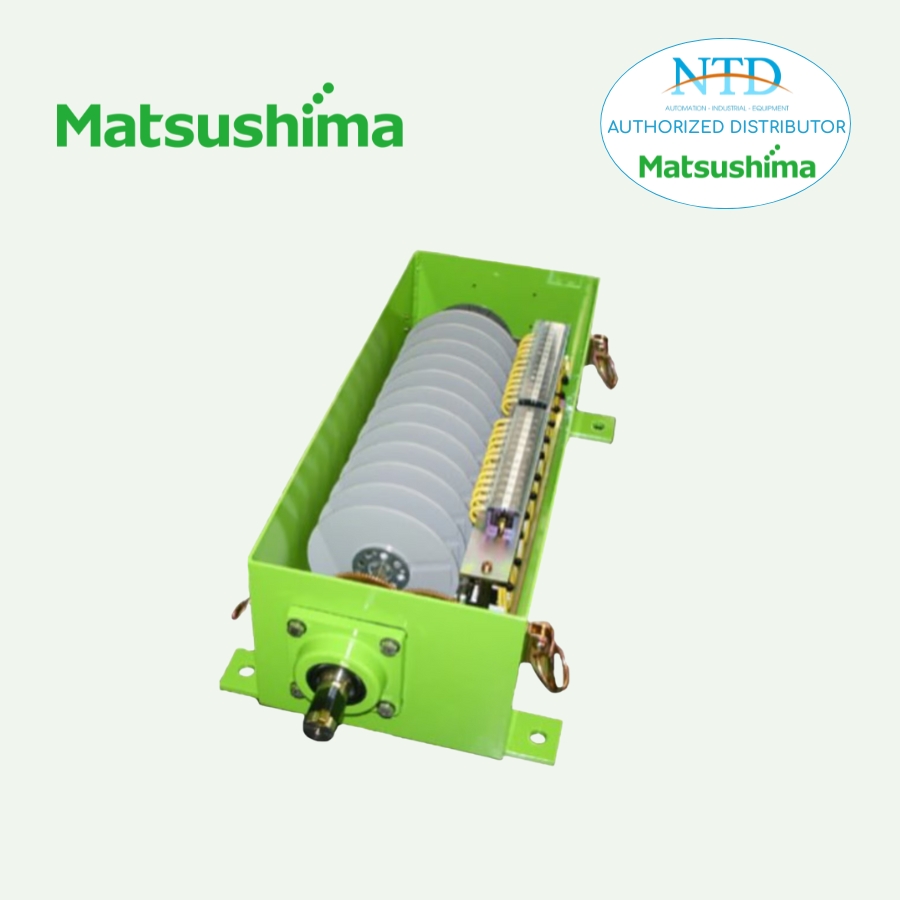

Công tắc giới hạn loại trống Matsushima

Công tắc giới hạn loại trống Matsushima (Drum Type Limit Switch) là loại công tắc hạn nhiều tiếp điểm (multi-contact output). Thiết bị được sử dụng rộng rãi để điều khiển định vị các máy móc trong nhiều dây chuyền sản xuất công nghiệp, như cần trục, máy dỡ hàng, stacker, reclaimer, mobile tripper và máng xoay (swivel chute).

Tính năng nổi bật

• Một thiết bị có thể xuất nhiều tín hiệu tiếp điểm, giúp tiết kiệm không gian và đi dây. Ví dụ: Nếu sử dụng các công tắc hạn thông thường cho mobile tripper, bạn sẽ phải lắp một công tắc cho mỗi phễu và đi dây riêng.
• Khi tinh chỉnh, nếu vị trí công tắc không phù hợp, bạn sẽ phải thay đổi vị trí lắp đặt. Giải pháp: Tích hợp tất cả vào Drum Type Limit Switch giúp tiết kiệm không gian, giảm đi dây và tăng khả năng điều chỉnh linh hoạt.
• Cam lớn, dễ điều chỉnh: Đường kính cam lên đến Φ110mm (loại tiêu chuẩn), giúp điều chỉnh dễ dàng.
• Nhiều tùy chọn: Có sẵn từ 4 tiếp điểm, có thể lên tới 26 tiếp điểm. Cơ chế điều chỉnh điểm zero giúp reset dễ dàng.
• Công tắc tích hợp có thể chọn: microswitch (reed contact), reed switch, proximity switch. Nếu sử dụng bánh răng không khe hở (backlashless), độ chính xác còn được cải thiện.

Nguyên lý hoạt động

• Bao gồm trục đầu vào, bộ giảm tốc, cam và microswitch.
• Khi trục nhận số vòng quay từ thiết bị, độ gập ghềnh của nhiều cam sẽ bật/tắt các microswitch và xuất tín hiệu tiếp điểm tương ứng thông tin vị trí.

Hướng dẫn sử dụng

• Xác định vị trí lắp đặt
  • Rung bình thường từ motor và bộ giảm tốc không vấn đề, nhưng rung lớn có thể gây trục trặc.
  • Không lắp gần nguồn rung mạnh như màn rung (vibrating screens) hoặc băng tải rung.

• Lắp đặt
  • Thông thường lắp thiết bị theo phương ngang.
  • Khi gắn sprocket hoặc coupling vào trục đầu vào, không ép mạnh để tránh hư hại vòng bi và bánh răng.
  • Khi kết nối trục với bánh răng hoặc xích, không tác động tải nặng lên trục.
• Đi dây

  • Thực hiện đi dây theo sơ đồ cam trong bản vẽ giao hàng.

  • Sau khi đi dây, vặn chặt đầu nối chống nước.

• Điều chỉnh

  • Thiết bị đã điều chỉnh sẵn từ nhà máy, không cần hiệu chỉnh khi lắp đặt.

  • Khi cần tinh chỉnh, làm theo hướng dẫn trong hướng dẫn sử dụng.

Bảo trì

Thực hiện kiểm tra định kỳ:

• Nếu bụi tích tụ nhiều quanh Drum Type Limit Switch, tiến hành vệ sinh.
• Kiểm tra ốc vít lỏng ở phần lắp đặt hoặc kết nối trục.
• Bôi mỡ cho bánh răng bên trong khoảng 3 tháng/lần.
• Bôi dầu cho gioăng trục đầu vào.
