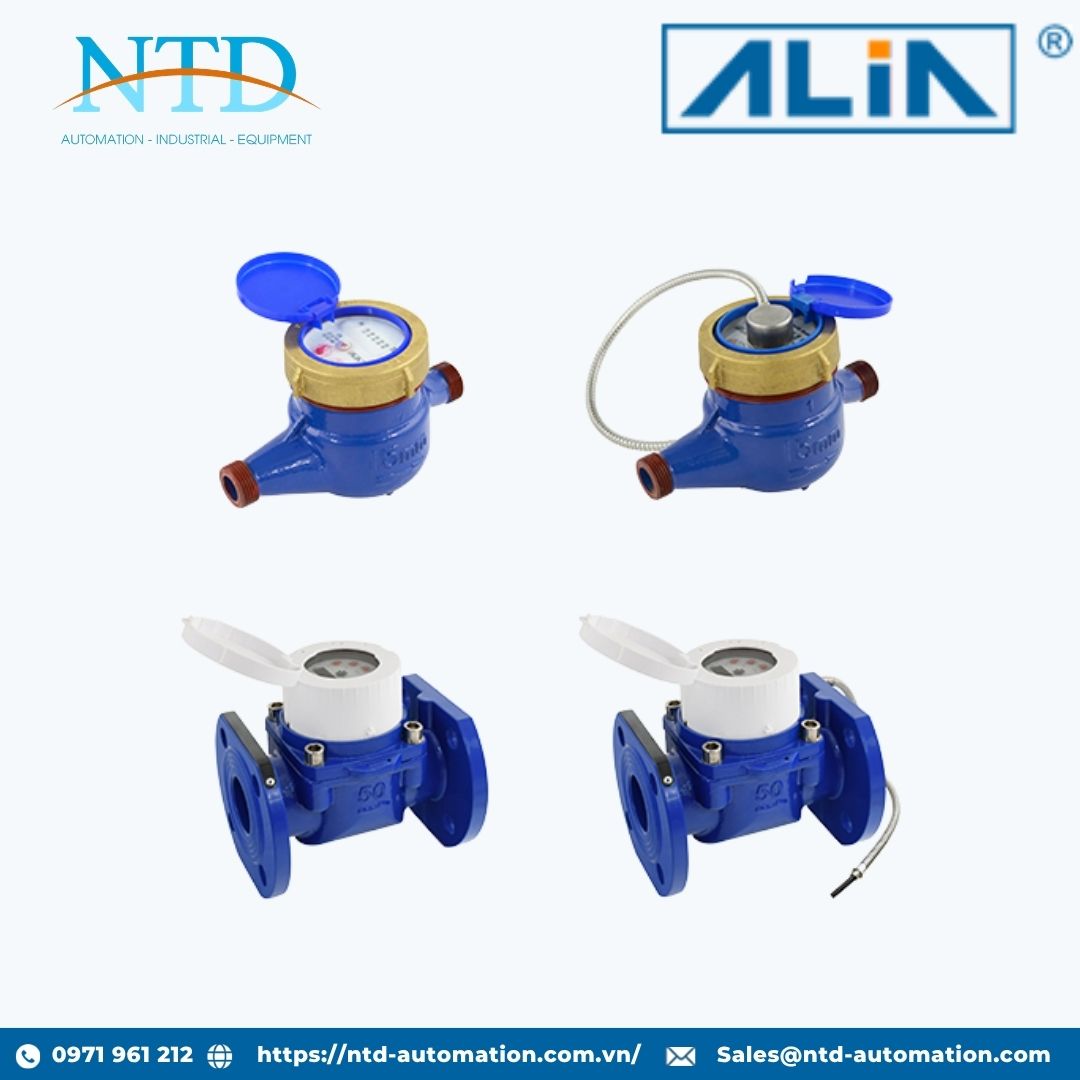

Đồng hồ đo nước cơ kiểu khô series AWF400T ALIA

AWF400T Series là dòng đồng hồ đo nước cơ kiểu khô (Dry-Type Water Meter) được thiết kế để đo lưu lượng nước lạnh với độ chính xác cao, độ bền vượt trội và khả năng vận hành ổn định trong thời gian dài. Với kết cấu đơn giản, dễ lắp đặt và dễ dàng đọc chỉ số trực tiếp trên mặt hiển thị, AWF400T được ứng dụng rộng rãi trong hệ thống cấp nước dân dụng, tòa nhà, khu công nghiệp, nhà máy, nông nghiệp và các công trình hạ tầng cấp nước.

Dòng AWF400T bao gồm hai phiên bản:

• AWF400T-S: Đồng hồ đa tia (Multi-Jet) cho kích thước DN15-DN40.

• AWF400T-L: Đồng hồ kiểu Woltman cho kích thước DN50-DN300.

Thiết bị sử dụng cơ cấu truyền động từ tính khô hoàn toàn, giúp bộ đếm không tiếp xúc trực tiếp với nước, hạn chế hiện tượng đọng hơi nước và tăng tuổi thọ vận hành. Ngoài khả năng đọc số trực tiếp, đồng hồ còn hỗ trợ tùy chọn tín hiệu xung (Pulse Output) hoặc truyền thông RS485 phục vụ các hệ thống giám sát và thu thập dữ liệu từ xa.

Đặc điểm nổi bật

• Thiết kế đồng hồ cơ kiểu khô với cơ cấu truyền động từ tính.

• Độ chính xác cao và khả năng lặp lại tốt.

• Hiển thị số lớn, dễ dàng quan sát và ghi nhận dữ liệu.

• Tổn thất áp suất thấp, lưu lượng làm việc lớn.

• Hệ thống ổ trục chống mài mòn cao, tăng độ ổn định và tuổi thọ thiết bị.

• Hỗ trợ kết nối ren hoặc mặt bích tùy theo kích thước.

• Tùy chọn tín hiệu xung Reed Switch hoặc truyền thông RS485.

• Hoạt động ổn định trong môi trường có độ ẩm cao.

• Chuẩn bảo vệ IP68 chống bụi và ngâm nước.

• Phù hợp cho hệ thống cấp nước dân dụng, công nghiệp và nông nghiệp.

Thông số kỹ thuật chính

Kích thước

• AWF400T-S:
  DN15, DN20, DN25, DN32, DN40

• AWF400T-L:
  DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300

Hiệu suất đo

• Tỷ lệ đo (R):
  50:1, 80:1, 100:1, 160:1, 200:1

• Độ chính xác:

  • ±2% trong dải Q4 đến Q2

  • ±5% trong dải Q2 đến Q1

• Độ lặp lại:
  ±0.3% giá trị đo

Điều kiện vận hành

• Nhiệt độ nước:
  0.1 ~ 50°C (T50)

• Nhiệt độ môi trường:
  2 ~ 55°C

• Độ ẩm môi trường:
  0 ~ 100% RH

• Áp suất làm việc:

  • AWF400T-S: tối đa 16 bar

  • AWF400T-L: tối đa 10 bar

Vật liệu chế tạo

• Thân đồng hồ:

  • Gang

  • Hợp kim đồng

  • Inox 304

• Bộ truyền động và bộ đếm:
  Nhựa ABS kỹ thuật

Mặt hiển thị

• AWF400T-S:

  • 5 số + 4 kim chỉ thị (phiên bản tiêu chuẩn)

  • 5 số + 4 hoặc 3 kim chỉ thị (phiên bản xung)

  • 4 số + 4 kim chỉ thị (phiên bản truyền tín hiệu)

• AWF400T-L:

  • 6 số + 3 kim chỉ thị

• Đơn vị hiển thị:
  m³

Độ phân giải

• 0.001 m³

• 0.0001 m³

• 0.0005 m³ (DN50-DN125)

• 0.005 m³ (DN150-DN300)

Tín hiệu đầu ra và truyền thông

RS485

• Giao thức truyền thông:
  RS485

• Nguồn cấp:
  5-15 VDC

• Dòng tiêu thụ:
  < 5 mA

Pulse Output

• Reed Switch:

  • 0.1 m³/Pulse

  • 1 m³/Pulse (DN150 trở lên)

• Tải tối đa:
  9-24 VDC, 400 mA

Kết nối cơ khí

• AWF400T-S:
  Kết nối ren

• AWF400T-L:
  Mặt bích DIN PN10

Yêu cầu đoạn ống thẳng

• AWF400T-S:
  U10 / D5

• AWF400T-L:
  U5 / D3

Kiểu lắp đặt

• Lắp ngang (tiêu chuẩn)

• Lắp đứng (tùy chọn)

Tiêu chuẩn

• OIML R49:2013

• ISO 4064:2014

Cấp bảo vệ

• IP68

Phân loại môi trường

• Cấp khí hậu và cơ khí:
  Class 0

• Môi trường điện từ:
  Class E2

Với kết cấu bền bỉ, độ chính xác ổn định và khả năng tích hợp hệ thống đọc dữ liệu từ xa, AWF400T Series là giải pháp đo nước kinh tế và đáng tin cậy cho các hệ thống cấp nước dân dụng, khu đô thị, nhà máy, khu công nghiệp và các ứng dụng quản lý nước hiện đại.
